SBWXG-01G型高性能高级维修电工及技能培训考核实训装置

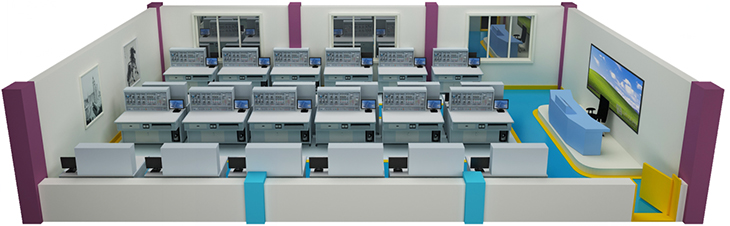

(效果图)

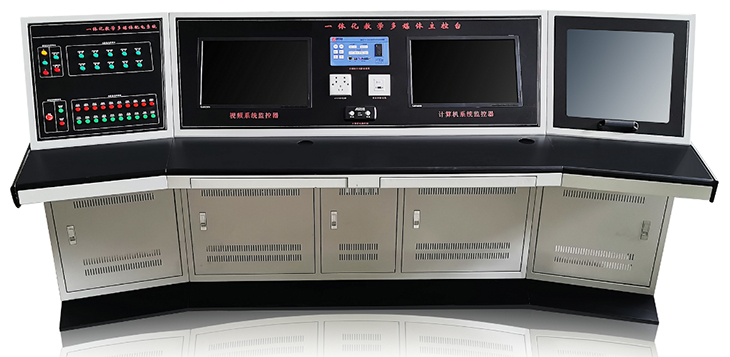

一、SBKZT-01一体化示教电源控制系统
一、产品概述：
该设备是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有无线电源控制、老师豪华椅子。
二、技术参数:
工作电源：三相五线380V±5％50Hz
安全保护：漏电保护（动作电流≤50mA）,过流保护
规格尺寸：1800×800×780mm
额定功率：<11KW（12台为例）
环境温度：－10℃～40 ℃
相对湿度：<85%
设备重量：100Kg
三、产品结构:
桌身部分：钢质喷塑。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位,设计科学,使用方便。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计,桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
实训屏部分：采用优质钢板斜面设计精加工,面板采用优质铝板,彩色蚀刻工艺,颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
四、基本配置：
N0 |
配置名称 |
型号 |
规格(长×宽×高) |
单位 |
数量 |
备注 |
（一）、组合式多媒体示教台配置： |
||||||
1 |
组合式多功能示教台 |
SBKZT-01 |
2400×800×780mm |
套 |
1 |
|
2 |
★智慧教室综合测控系统（该系统采用一体化设计,要求所有功能集中在一块核心控制器上,不接受采用多种模块拼装,确保使用人员的人身安全及设备安全的性能指标）（投标现场演示功能） |
（一）、虚拟示波器所需实现的功能：50MHz?? 2路波形测量功能； （二）2路逻辑分析仪功能； （三）1路任意波形信号发生器输出； 200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。 （四）2路PWM脉冲信号发生器：可设置频率、占空比。 （五）、万用表功能 1、万用表的电阻测量功能； 2、万用表的直流电压测量功能； 3、万用表的交流电压测量功能； 4、万用表的交流电流测量功能； （六）、人机界面功能 *1、人机界面显示所测量的波形,并显示相应的量测值； *2、可通过点击界面按钮,将所测量的波形插入实验报告模板中； *3、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下； （七）、实验室安全监控功能 1、环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5； 2、电气参数测量：可测量控制台电压电流,并计算出功率； 3、过流、过压、欠压（阀值可设置）报警跳闸保护； 4、安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）； 5、节电功能：长期无人实验时,自动关闭总闸开关,实现安全和节电效果； 6）、2路PWM脉冲信号发生器：可设置频率、占空比。 |
套 |
1 |
||
3 |
★基于物联网实验室安全用电智能控制系统 |
套 |
1 |
附1 |
||
4 |
电源总控制台 |
套 |
1 |
|||
5 |
★通讯板： |
1）实验台地址范围0-255。 2）具有WIFI、RJ45、RS485上位机通信接口。 3）上位机与各学生实验台智能测量仪表数据交换,接口转换功能。 4）工作温度范围-20℃～+50℃。 |
套 |
1 |
||
6 |
★实验台管理系统（上位机软件）： |
1）添加、删除、配置各实验台模块。 2）实时监测各学生实验台各项模块实时参数。 3）远程控制各实验台模块功能开关,按键锁定。 4）软件用户登录管理功能。 |
套 |
1 |
具有软件著作权 |
|
7 |
高级五轮转椅 |
张 |
1 |
|||
★(二)、在线教育平台: 1）平台：教学互通课程平台,课程资源管理平台,在线习题库平台,在线考试考核平台。 2）课程资源：15个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4、FLV等；15个虚拟仿真内容采用unity引擎开发,在pc端win系统上运行（win7、win8、win10,注不包含win xp）软件。 3）多个机电类仿真培训考核软件 4）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！ |
||||||
1 |
★课程资源 |
任务一：识别低压电器及异步电动机 |
套 |
1 |
||
任务二：点动与自锁正转控制线路的实施 |
||||||
任务三：联锁正反转控制线路的实施与检测 |
||||||
任务四：Y-△降压启动控制线路分析与接线 |
||||||
任务五：三相异步电动机顺序控制线路安装与测试 |
||||||
任务一：电动葫芦控制线路设计及实施 |
||||||
任务二：工作台自动往返线路设计及实施 |
||||||
任务一：三相异步电动机反接制动控制线路安装与测试 |
||||||
任务二：三相异步电动机能耗制动控制线路安装与测试 |
||||||
任务一：卷帘门控制电路的安装、调试及故障排除 |
||||||
任务二：卷帘门PLC控制电路设计 |
||||||
任务三：卷帘门PLC控制控制程序设计与调试 |
||||||
任务一：传送带送料装置控制电路安装、调试及故障排除 |
||||||
任务二：用PLC技术实现传送带送料装置控制 |
||||||
任务三：编写调试PLC程序及系统总调试 |
||||||
2 |
★机电类仿真培训考核软件 |
无纸化考核平台（基于云平台无纸化理论试题库考试系统） （网络版、具有软件著作权） |
套 |
1 |
附2 |
|
三菱PLC与变频器仿真教学软件（网络版、具有软件著作权） |
套 |
1 |
附3 |
|||
电力拖动仿真教学软件（网络版、具有软件著作权） |
套 |
1 |
附4 |
|||
电机与变压器仿真教学件（网络版、具有软件著作权） |
套 |
1 |
附5 |
|||
机床电气线路仿真教学软件（网络版、具有软件著作权） |
套 |
1 |
附6 |
|||
西门子PLC仿真实训软件（网络版、具有软件著作权） |
套 |
1 |
附7 |
|||
物料分拣PLC综合仿真实训软件（网络版、具有软件著作权） |
套 |
1 |
附8 |
|||
★无线智能考核软件（具有软件著作权） |
套 |
1 |
附9 |
|||
（三）、多媒体设备配置 |
||||||
1 |
多媒体设备 |
电脑与投影等 |
套 |
1 |
自备 |
|
（四）、安全演示装置 |
||||||
1 |
人体复苏模型 |
急救演示 |
个 |
1 |
||
2 |
灭火器 |
教师灭火演示 |
只 |
1 |
||
★附1：基于物联网实验室安全用电智能控制系统
1、特点
当智能控制系统检测到有漏电或触电情景出现时,智能控制系统在0.1秒断开连接,保证人身和财产安全；智能控制系统本身有故障指示灯,用户可根据智能控制系统故障指示灯显示判断出当前故障状态,便于处理；智能控制系统有挂锁功能,需要检修时,在挂锁位置上锁,★防止他人上电,检修更安全。可以采集现场输出型装置数据,通过多种物联网通信方式上传至云端,实现本地设备的远程监控。
2、功能
基于物联网实验室安全用电智能控制系统,可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上,并以图表的形式提供可视化的用电信息查询功能；运用数据库技术实时监测用电设备和线路运行状况,对异常状况及时告警,从而预防电气火灾；运用用电系统故障定位技术及时发现并精准定位用电故障点,自动生成故障报告,协助用户第一时间修复用电系统故障；运用电能质量监测技术实时分析和评估电能质量问题,并提供定制化的治理方案,协助用户获得优质电能；运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据,基于数据发掘节能潜力,从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。
3、基于物联网实验室安全用电智能控制系统由执行装置与网机组成,技术参数分别为：
（1）执行装置技术参数
（1）极数：3P+N
（2）脱扣特性：C（5-10）In D（10-14）In
（3）额定电流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）额定电压：Ue AC 230V/400V
（5）额定频率f：50Hz
（6）额定短路分断能力：Icu10kA
（7）壳架等级额定电流：Inm63A
（8）缺相保护：设备防烧毁保护模式
（9）漏电保护：元器件损坏保护模式
（10）过载保护：电流过大防烧毁模式
（11）短路保护：碰线防烧毁模式
（12）挂锁保护：便于维修安全
（13）过温保护：可监测线路温度
（14）过欠压保护：防止造成人身事故和机械设备损坏
（15）漏电或触电时0.1秒断开
（16）故障指示灯,便于查看工作状态
★（17）挂锁功能,检修更方便
（2）网机技术参数
（1）内置STM32F103C8T6主控芯片
（2）外置8M无源晶振
（3）采用SP3485作为485通信芯片
（4）485防浪涌保护
（5）标准RS485接口,可直接串口设备
（6）智能型数据终端,便捷实现数据传输功能
★（7）提供强大的中心管理软件,方便设备管理
★（8）提供便捷的软件升级和固件更新服务
★（9）提供数据库数据备份,方便查看历史数据
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）电源：AC220V 是一表示2
（13）功耗：1.5W
（14）工作温度：-25℃ - +70℃
（15）工作湿度：95%
（16）WiFi版最大下行传输速率：64kbps
（17）WiFi版最大上行传输速率：32kbps
提供有效、权威的证明文件,证实该产品的可靠、安全、先进性。
附2：无纸化考核平台（基于云平台无纸化理论试题库考试系统）（网络版,具有软件著作权）
1.用户登录
输入用户名、密码、验证码,点击登录按纽,登录到系统。
2.用户注册
用户登录画面,点击注册按纽,打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别,点击注册按纽,注册成为学员。
3.用户管理
老师用户登录系统后,点击菜单用户管理,打开用户管理画面。用户管理画面,显示所有用户列表信息,包括学员与老师。
3.1用户查询
用户管理画面,选择考试级别、输入用户名、准考证号、姓名,点击检索按纽,根据条件显示用户信息列表。
3.2添加用户
用户管理画面,点击添加按纽,打开用户添加画面。选择用户类别,输入用户名、姓名、密码、确认密码,点击确定按纽,保存用户信息。
3.3修改用户：用户管理画面,选择某一条用户信息,点击编辑按纽,打开用户信息编辑画面。选择用户类别,输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别,点击确定按纽,保存用户信息。
3.4用户删除：用户管理画面,选择数据前选择框,点击删除按纽,删除所选用户信息。
4.级别管理
4.1级别查询：老师用户登录系统,点击级别管理,打开级别管理画面,输入级别名称,点击检索按纽,根据条件显示级别信息。
4.2添加级别：级别管理画面,点击添加按纽,打开添加级别画面。输入级别名称,点击确定,保存级别信息。
4.3修改级别：级别管理画面,选择数据前某一个选项框,点击编辑按纽,打开级别修改画面。输入级别名称,点击确定,保存级别信息。
4.4删除级别：级别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
5.题库类别管理
5.1题库类别查询：老师用户登录系统后,点击题库类别,打开题库类别管理画面。输入题库类别名称,点击检索按纽,根据输入条件显示题库类别信息列表。
5.2添加题库类别
题库类别管理画面,点击添加按纽,打开题库类别添加画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
5.3修改题库类别信息：题库类别管理画面,选中某一行选择框,点击编辑按纽,打开题库类别修改画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
5.4删除题库类别信息：题库类别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
6 .题库管理
6.1题库查询：教师用户,登录系统后,点击题库管理,打开题库管理画面。选择题库级别、题库类别、试题类型,输入题目名称,点击检索按纽,根据条件显示题库列表信息。
6.2添加单项选择题：题库管理画面,点击添加按纽,打开题目添加画面。选择题库级别、题库类别、题目类型为单项选择题。输入题目名称,答案A、B、C、C,选择正确的答案选项,点击确定,保存单项选择题信息。
6.3添加多项选择题
题库管理画面,点击添加按纽,打开题目添加画面。选择题库级别、题库类别、题目类型为多项选择题。
输入题目名称,答案A、B、C、D、E、F、G,选择正确的答案选项,点击确定,保存多项选择题信息。
6.4添加判断题信息：题库管理画面,点击添加按纽,打开题目添加画面。选择题库级别、题库类别、题目类型为判断题。输入题目名称,选择正确的答案选项,点击确定,保存判断题信息。
6.5导入Excel题目信息：题目添加画面,点击下载模板按纽,下载题目批量录入Excel模板。
在模板中,输入题目名称,选择题库级别、题库类别、试题类型,正确答案,答案内容等信息并保存。
在画面中选择保存后的文件,点击导入按纽,进行题目批量导入。
6.6题目信息修改：题库管理画面,选中某一行选择框,点击编辑按纽,打开题库修改画面。选择题库级别、题库类别、题目类型,输入题目名称、答案、选择正确的答案选项,点击保存修改题目信息。
6.7删除题目信息：题库管理画面,选中某一行选择框,点击删除按纽,弹出提示,点击确定按纽删除题目信息。
7.试卷管理
7.1试卷查询：教师用户,登录系统后,点击题库管理,打开试卷管理画面。选择试卷级别、考核类型,输入试卷名称,点击检索按纽,根据条件显示试卷信息。
7.2添加试卷：试卷管理画面,点击添加按纽,打开添加试卷画面。
7.3自动抽题：试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击自动抽题按纽,打开自动抽题画面。
7.4手动组卷：试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击进入手工组卷,打开手工组卷画面。
7.5编辑试卷：试卷列表,点击某一选项框,点击编辑按纽,打开试卷信息编辑画面。如果该试卷未参加考试,才能编辑,否则无法编辑试卷信息。修改试卷信息,自动抽题或手工抽题,点击保存试卷按纽,保存试卷信息。
7.6删除试卷：试卷列表,点击某一选项框,点击删除按纽,删除试卷信息。
7.7启用试卷：试卷管理画面,点击某一选项框,点击启用,启用选择的试卷为当前使用试卷,并提供给学生考试。
7.8打印试卷：试卷列表画面,点击某一选项框,点击打印按纽,打开试卷打印画面。
8.模拟成绩
8.1模拟成绩查询：教师用户,登录系统点击模拟成绩菜单,打开模拟成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示模拟成绩信息。
8.2模拟成绩详细：模拟成绩列表画面,点击第一次模、第二次模拟、第三次模拟,打开模拟成绩详细画面。模拟成绩根据专业显示,总分、总题数、正确题数,评价信息。
8.3导出成绩：点击导出按纽,将成绩导出为Excel文件格式。
9.实战成绩
9.1实战成绩查询：教师用户,登录系统点击实战成绩菜单,打开实战成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示实战成绩信息。
9.2导出实战成绩：点击导出按纽,将实战成绩导出为Excel文件。
10.在线考试
10.1在线考试：学生用户,登录系统,点击在线考试按纽,打开在线考试信息画面。在线考试分为模拟与实战考试,模拟考试分为三次考试,首次回答该试卷所有题目信息,第二次,第三次分别为回答上一次错误题目信息,实战考试只考试一次。
11.历史成绩
11.1历史模拟成绩查看：学生用户登录后,点击模拟成绩,可查看历史模拟成绩详细信息。
11.2历史实战成绩查看：学生用户登录后,点击实战成绩,可查看历史实战成绩详细信息。
附3：三菱PLC与变频器仿真教学软件（网络版,具有软件著作权）
一、产品技术要求
软件PLC产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包括可编程控制器和变频器在内的26个项目,每个项目又根据需要设有：实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等多种模块,基本涵盖了国家维修电工中级、高级和技师鉴定考核对于可编程控制器和变频器的应知应会全部要求。软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。该软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。为电气自动化、机电一体化等电工电子专业的技能实训、鉴定信息化、现代化提供了丰富不可或缺的教学资源。
二、产品内容要求
一级模块 |
二级模块 |
三级模块 |
中级 |
PLC工作原理控制 |
实训目的：通过动画演示了解和掌握PLC的结构、STOP和RUN模式运行； PLC结构：使用鼠标点击各部位,学习其知识点； 实训电路：分别介绍run模式、stop模式、程序执行； |
程序的执行过程 |
执行过程：读取信息分别将信号写入； |
|
电动机的起停控制 |
实训目的：掌握两地控制电路的编程方法,根据要求设计PLC的外围电路、设计梯形图等,根据控制要求模拟真实的操作； |
|
电动机的正反转控 |
实训目的：掌握PLC的基本逻辑指令、PLC编程的基本方法和技巧、掌握编程软件的基本操作、掌握电动机正反转的PLC外部接线及操作,根据控制要求模拟真实的操作； |
|
电动机循环正反转控制 |
实训目的：掌握PLC的基本逻辑指令、PLC编程的基本方法和技巧、掌握编程软件的基本操作、掌握电动机正反转的PLC外部接线及操作,根据控制要求模拟真实的操作； |
|
三速电动机控制 |
实训目的：掌握手持编程器的基本操作、编程的基本方法和技巧、三速电动机的PLC外部接线,根据控制要求模拟真实的操作； 通电运行：依据操作提示进行实物虚拟仿真通电运行操作； |
|
高级 |
星/角起动控制 |
实训目的：掌握手持编程器的基本操作、编程的基本方法和技巧,掌握电动机Y/△启动的PLC外部接线,根据控制要求模拟真实的操作； 设计实现：在已利用资源中选择要操作的项目；通电运行：依据操作提示进行实物虚拟仿真通电运行操作； |
电动机正反转能耗制动控制 |
实训目的：掌握手持编程器的基本操作、编程的基本方法和技巧、电动机正反转能耗制动的PLC外部接线,根据控制要求模拟真实的操作； |
|
彩灯循环控制 |
实训目的：掌握手持编程器的基本操作、编程的基本方法和技巧、PLC外部接线,根据控制要求模拟真实的操作； |
|
数码管的点亮控制 |
实训目的：掌握PLC的基本逻辑指令的应用、编程的基本方法和技巧、PLC外部接线及操作,根据控制要求模拟真实的操作； 通电运行：依据操作提示进行实物虚拟仿真通电运行操作； |
|
大小球传送装置控制 |
实训目的：掌握PLC的编程和连线方法、掌握大、小球分类传送装置的设计方法、设计大、小球分类传送装置的控制程序,根据控制要求模拟真实的操作； |
|
简易机械手的控制 |
实训目的：熟悉步进指令的特点、用转移指令来编写控制程序,根据控制要求模拟真实的操作； 通电运行：依据操作提示进行实物虚拟仿真通电运行操作； |
|
技师 |
电镀生产线的控制 |
实训目的：熟悉电镀生产工艺的控制要求,设计I/O端口分配图、熟悉步进指令在设备控制中的编程方法、掌握步进顺控指令的应用,根据控制要求模拟真实的操作； |
自动交通灯的控制 |
实训目的：熟悉顺控指令的用法式、掌握并行分支及并行汇合指令的写法、实现交通灯的控制,根据控制要求模拟真实的操作； |
|
皮带运输线的控制 |
实训目的：熟悉皮带机控制要求,掌握分支程序的编程方法,并行分支程序指令的编程,根据控制要求模拟真实的操作； |
|
工业洗衣机的控制 |
实训目的：掌握PLC与变频器综合控制的思路、步进顺控程序的编制方法、变频器程序运行参数的设置和外部端子的接线、能运用变频器的外部端子和参数实现变频器的程序,根据控制要求模拟真实的操作； |
|
恒压供水系统的控制 |
实训目的：了解PLC与变频器综合控制的设计思路、掌握变频器7段调速的参数设置和外部端子的接线、能运用变频器的外部端子和参数实现变频器的多段速度控制、能运用变频器的多段调速解决工程实际问题,根据控制要求模拟真实的操作； |
|
小推车控制 |
实训目的：掌握较复杂程序的编写、可扩展性程序编写的思路和方法等,根据控制要求模拟真实的操作； |
|
停车场车位的控制 |
实训目的：熟悉和掌握PLC的编程和连线方法、变频器A540的编程和接线方法等,根据控制要求模拟真实的操作； |
|
变频器的PU操作 |
初始化：按照操作步骤提示完成操作项目； 设定与运行：按照操作步骤提示完成PU操作项目； 简单参数接线：按照原理图中给出的先后顺序在实物图中连接导线； 多参数设定：按照操作步骤提示完成PU操作项目； 点动参数运行：按照操作步骤提示完成PU操作项目； |
|
变频器的EXT操作 |
连续接线：按照原理图中给出的先后顺序在实物图中连接导线； 连续运行：按照操作步骤提示完成操作项目； 点动接线：按照原理图中给出的先后顺序在实物图中连接导线； 点动运行：按照操作步骤提示完成操作项目； |
|
变频器的组合操作 |
组合1接线：按照原理图中给出的先后顺序在实物图中连接导线； 组合1操作：按照操作步骤提示完成操作项目； 组合2接线：按照原理图中给出的先后顺序在实物图中连接导线； 组合2操作：按照操作步骤提示完成操作项目； 多段接线：按照原理图中给出的先后顺序在实物图中连接导线； 多段运行：按照操作步骤提示完成操作项目； |
|
综合 |
手持编程器的操作 |
工作方式选择：变频器介绍,在联机编程方式下,按OTHER键,用↑、↓键移动光标,查看各种工作模式； 程序清零：依据操作提示,按操作步骤使用鼠标完成操作；在界面上依据操作步骤完成操作； |
X62W万能铣车 |
实训目的：熟悉并掌握X62W万用铣床电气控制线路工作原理、模块电器分部及功能特点,掌握PLC基本原理和指令运用,会电脑操作和三菱PLC软件的应用、会X62W万用铣床PLC改造的编程、调试、试运行等； |
|
Z3050摇臂钻床 |
实训目的：熟悉Z3050摇臂钻床电气控制线路工作原理、模块电器分部及功能特点,掌握PLC基本原理和指令运用,会电脑操作和三菱PLC软件的应用、会Z3050摇臂钻床PLC改造的编程、调试、试运行等； |
|
CA6140型车床 |
实训目的：熟悉CA6140车床电气控制线路工作原理、模块电器分部及功能特点,掌握PLC基本原理和指令运用,会电脑操作和三菱PLC软件的应用、会CA6140车床PLC改造的编程、调试、试运行等； |
附4：电力拖动仿真教学软件（网络版,具有软件著作权）
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实训项目,涵盖维修电工初级、中级、高级主要实训项目,每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。
二、软件特点
1.情景性：全部训练在三维场景下进行,学生犹如进入真实的工作现场,真实感极强,弥补了下现场难的困难。
2.过程性：软件以技能为核心,以施工工艺为主线,以技术规范为指导,以设备与工具的使用为基础,重视养成性训练,具有很强的实用性。
3.交互性：软件贯彻以学生为主体的思想,设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等,不仅可以供教师采用场景环境演示教学,更可以在网络环境下由学生自主地按照进程与提示操作,突出了技能训练。
4.完备性：软件重视教学设计,不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。
5.软件具有职业性、情境性、交互性、工艺性和智能性。
6.在设计上,采用分级模块化设计,结构清晰、便于重组。
7.在媒体表现上,采用二维、三维动画,具有强烈的情景带入感。
8.在内容设计上,力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。
9.本软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。
10.以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。
11.资源丰富,可服务于多种教学模式。
12.资源碎片化,每个模块可独立,实现资源的有效利用。
13.各个模块的内容详尽、系统,掌握维修电工核心技能的目的。
14.注重教学设计,把抽象的概念具体化、把虚拟的概念实际化。
三、软件功能要求
1．具有教学游历功能
（1）包含的教学内容：要求认识电路、器件；要求认识现场设施设备器材器件。
（2）实现的教学目标：实现对现场环境、设备设施的初步认识；实现对现场作业程序的初步认识；实现对现场安全生产的初步认识；实现对现场生产氛围的初步感受。
（3）实现的教学效果：要求对现场环境产生较深刻的印象,解决专业认识性实习课题；实现对现场设施、设备初步认识,解决岗位认识性实习课题。
四、模块列表
一级模块 |
二级模块 |
三级模块 |
初级 |
三相异步单向转动控制 |
实训目的、实训器件、电路原理、元件布局、电路连接、通电运行 |
三相异步机正反转控制 |
实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、故障排除 |
|
三相异步机两地控制 |
实训目的、实训器件、电路原理、器件布局、电路连接、通电运行 |
|
中级 |
手动顺序控制与测量 |
实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、 |
能耗制动控制与测量 |
实训目的、实训电路、实训器件、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除 |
|
Y/△启动控制与测量 |
实训目的、实训器件、电路原理、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除 |
|
四限位行程控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
自动顺序控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
单向转动控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
双限位控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件检查、元件布局、电路连接、通电运行、故障排除 |
|
两地控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
三相五线供电系统 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
照明电路及单相电动机控制 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
高级 |
正反转能耗制动与无功计量 |
实训目的、实训器件、实训电路、电路原理、实验仿真 |
双速电动机控制 |
实训目的、实训电路、电路原理、实训器件、实验仿真 |
|
Y/△启动顺序控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
三速电动机控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
直流电动机正反转、调速与制动 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
直流电动机反接制动控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
点动功能正反转控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
多台电动机联动控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
电动机控制与功计量 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
顺序启动控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
综合 |
车床 |
实训目的、 、工作原理、电气系统安装、接线、车床仿真、故障排除 |
钻床 |
实训目的、 、工作原理、电气系统安装、钻床仿真 |
技术要求：
（1）实训目的：将本节所要学习的内容及掌握的知识点逐条罗列出来,让学生带着问题进行学习,实训目的不能少于三条。
（2）实训器件：实训器件用图片和文字形式,展示学生所学器件,凡是本项目所需要的器件都要进行展示,并且实物与名称一一对应。
（3）电路原理：含电气原理图和仿真实物电路。针对电路通电,正转运行,正传停止,反转运行,反转停止,电路断电都有详细的原理与对应的动作过程。以正转运行为例：当按下SB1时,原理图相关线路改变颜色表示处于通电状态,原理图电机符号开始旋转,对应的电气仿真实物电路中继电器高亮度显示,表示处于工作状态,实物电动机开始旋转。
（4）实训电路：实训电路里主要由电路图组成,当鼠标划到电路图中某个元器件的时候,电路图中会显示该器件仿真实物,并标注该实物名称,以方便学生更好的认识电路图中的符号所代表的实物。
（5）元件布局：将器件库中的仿真器件放到仿真配电柜中的相应位置,用于训练学生对器件及电路的了解。
（6）元件检查：检查元器件是否损坏,点击元器件,进入检查仿真实训项目,用已经给出的指针式万用表进行元器件的检测,并根据显示的结果进行选择题测试,答案正确后点击确定按钮退出本次操作。
（7）电路连接：根据电路图连接相关器件,内容包含说明,答案和操作提示等。整个模块以交互仿真实训方式实现：电气原理图与实物相对照,连接某线路时,正在连接的线路在电气图上闪烁显示,连接正确后,该线路闪烁消失,改闪烁下一个线路。若找不到连接点,可通过"提示"按钮获得提示。整个接线过程中正确和错误接线都伴有提示声音。
（8）线路检查：用指针式万用表检查主电路,根据操作提示调节指针式万用表到相应的档位上,进行测量,观看测量结果,点击下一步进行另外的几处测量,并可以随时观看原理图,原理图可随意拖动。
（9）通电运行：合上电源开关后,按动按钮,继电器处于高亮状态,并有通电保护字样,表示通电状态,并且电动机进行旋转。
（10）故障排除：给出本节内容相对应的题目,根据所学内容进行判断,并通过原理图进行分析
附5：电机与变压器仿真教学软件（网络版,具有软件著作权）
一、产品概述
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1号）与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。
本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实训,并可在此基础上实现技能考核。
二、实训项目
包括功率电机、控制电机、信号电机和变压器4个实训单元。
1.功率电机
包括电单相异步电动机、三相异步电动机、直线电机、直流电动机、交直流两用电动机5个实训项目。
2.控制电机
包括步进电机、伺服电机、直流无刷电机、开关磁阻电机4个实训项目。
3.信号电机
信号电机包括测速发电机、自整角机、旋转变压器3个实训项目。
4.变压器
单相变压器、三相变压器、电流互感器、电压互感器、自耦变压器、电焊变压器6个实训项目。
三、适用范围
软件主要用于高职高专机电一体化技术、电气自动化技术、机电设备维修与管理、电气自动化技术,也可用于中等职业学校机电技术应用、机电设备安装与维修、电机电器制造与维修等专业。本产品既有助于相关专业教师的教学,又可以网络运行,满足学生自主学习的要求。
附件6：机床电气线路仿真教学软件（网络版,具有软件著作权）
一、软件要求：
软件以实际工程项目为主线,以施工任务为引领,突出技能训练；强调职场场景,全部训练在三维场景下进行；重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。
本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。
二、技术参数：
包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。
（一）CA6140车床
1、实训内容：车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。
2、车床认知包括两部分：车床认知和车床工作
车床认知：展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。
车床工作：通过点击仿真车床按钮来操作车床运行,了解CA6140车床运作原理流程。
3、电路原理：电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、车床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、车床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、车床壁龛外部接线
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
教学资源：CA6140型车床电气控制线路的安装与调试的文字教学资源。
（二）Z37钻床
1、实训内容：钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。
2、钻床认知包括两部分：钻床认知和钻床工作
钻床认知：展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。
钻床工作：通过点击仿真车钻按钮来操作钻床运行,了解Z37钻床运作原理流程。
3、电路原理：电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、钻床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、钻床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、钻床壁龛外部接线
实训内容：接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。
教学资源：Z37型车床电气控制线路的安装与调试的文字教学资源。
（三）M7130磨床
1、实训内容：磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。
2、磨床认知包括两部分：磨床认知和磨床工作
磨床认知：展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。
磨床工作：通过点击仿真磨床按钮来操作钻床运行,了解M7310磨床运作原理流程。
3、电路原理：电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、磨床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、磨床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、磨床壁龛外部接线
实训内容：接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源：M7130型磨床电气控制线路的安装与调试的文字教学资源。
（四）X62W铣床
1、实训内容：铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。
2、铣床认知包括两部分：铣床认知和铣床工作
铣床认知：展示铣床主要组成部分,包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。
铣床工作：通过点击仿真铣床按钮来操作铣床运行,了解X62W铣床运作原理流程。
3、电路原理：电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、铣床左壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、铣床左壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、铣床右壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
7、铣床右壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
8、铣床壁龛外部接线
实训内容：接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源：X62W型磨床电气控制线路的安装与调试的文字教学资源。
附件7：西门子PLC仿真实训软件（网络版,具有软件著作权）
软件以西门子PLC S7-200系列型号为依据,对重点、难点PLC控制电路展开仿真实训。通过3D Max建模,结合Flash编程技术,融合教学设计,每个实训项目精心设计了实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等训练模块,基本涵盖了国家维修电工中级、高级和技师鉴定考核对于可编程控制器的应知应会全部要求。
本软件在研制中力争贯彻如下的设计思想：以就业为导向,以技能训练为核心,体现职业性；以三维职场的构建与再现为训练环境,体现情境性；以真实项目为引领、任务为驱动、工艺过程主线,体现过程性；以学生自主训练为主,教师演示为辅,体现以学生为主的主体性；以职业生产活动为中心,强化技能养成,体现养成性。
本软件主要以网络形式发布,供学生在C/S架构的微机室使用,标准配置为30个终端,可供至少一个班的学生上机仿真实训。单机版另配,主要供教师演示性教学以及实训教师备课使用。
本软件适用于机电一体化技术、电气自动化技术、电力系统自动化技术、电气技术应用、机械工程与自动化、机械设计制造及其自动化、自动化生产设备应用、机电设备安装与维修等专业学生的实训教学,也可作为维修电工、可编程控制器程序设计师、电梯安装与维修工等职业培训与仿真技能鉴定,是电工电子实训中心、机电一体化技术、电气自动化技术、电力系统自动化技术等专业仿真实训室的主体虚拟仿真实训软件之一。
一级模块 |
二级模块 |
三级模块 |
基本指令 |
电动机启停控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
电动机正反转控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
电动机循环正反转 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
可逆运行反接制动 |
控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
|
三速电机控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
星角降压启动控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
数码管点亮控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
交通灯控制 |
控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
|
恒压供水系统控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接 |
|
应用指令 |
循环彩灯控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
停车场车位控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
小推车控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
简易三层电梯控制 |
实训目的、控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
|
顺序控制指令 |
大小球传送装置控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
简易机械手控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
音乐喷泉控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
运料小车控制 |
控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
|
电镀生产线控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
皮带运输线控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
工业洗衣机控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
附件8：物料分拣PLC综合仿真实训软件（网络版,具有软件著作权）
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》,城乡建设部、教育部相关专业教学大纲,为缓解我机械加工类专业传统实验实训教学环节的不足、提高学生的职业技能水平为目的而研制。内容包括项目分析、PLC控制（PLC主机、输出模块、输入模块）、硬件安装（机械手臂、气动设备提升部件、物料导槽、皮带、三相转速电机等19个步骤）、电气接线、软件编程、调试运行六大模块。软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。该软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。为电气自动化、机电一体化等电工电子专业的技能实训、鉴定信息化、现代化提供了丰富不可或缺的教学资源。
二、实训项目
实训单元 |
实训名称 |
内容 |
项目分析 |
项目分析概述 |
本项目位于自动化生产线末端,系统采用PLC控制,执行机构由气动电磁阀—气缸产生的气压驱动,实现了整个系统的自动运行,并完成物料分拣。 |
演示过程 |
以动画形式展示整体运行过程。 |
|
控制任务 |
初始位置、工作循环、设备停止、设备保护； |
|
PLC控制 |
PLC主机 |
基本结构、硬件组成、工作方式 |
输出模块 |
变频器简介、变频器基本操作、变频器操作模式、直流电动机、交流电机、电磁阀； |
|
输入模块 |
按钮开关、光电传感器、磁性传感器、电感传感器、电容接近开关； |
|
硬件安装 |
硬件安装 |
从元器件库中取出器件按照正确的先后顺序安装。 |
硬件接线 |
传感器 |
参考原理图与端子图完成对应的插头连接。 |
电磁阀 |
参考原理图与端子图完成对应的插头连接。 |
|
其他设备 |
参考原理图完成对应的插头连接。 |
|
气路连接 |
参考气路图与气阀图以及操作步骤完成气路连接。 |
|
软件编程 |
经验设计 |
设计方法、控制要求、IO分配； |
顺序控制 |
设计方法、控制要求、IO分配； |
|
程序识读 |
将界面左侧操作步骤按照正确的顺序拖至星号提示位置。 |
|
调试运行 |
经验设计 |
以视频形式直观形象的展示文件打开与保存。 |
现场调试 |
推上空气开关,将万用表调至交流500V挡,测量对应之间的电压,再用万用表调至直流50V挡,测量电源模块24V电压。 |
三、适用范围
机电一体化技术、电气自动化技术、电力系统自动化技术、电气技术应用、机械工程与自动化、机械设计制造及其自动化、自动化生产设备应用、机电设备安装与维修等专业学生的实训教学,也可作为维修电工、可编程控制器程序设计师、电梯安装与维修工等职业培训与仿真技能鉴定。是电工电子实训中心、机电一体化技术、电气自动化技术、电力系统自动化技术等专业仿真实训室的主体虚拟仿真实训软件之一。
附件9：无线智能考核软件
可通过PC机或平板电脑控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与 学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通 路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。
用户可选择通过无线或RS-232串口通讯与其它 配套的无线故障设置控制系统组成一个网络,通过示教台主控计算机控制每一台 的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
二、SBWXG-01G型高性能高级维修电工及技能培训考核实训装置
一、概述：
本装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的,它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路,通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足技师技术及中、高级维修电工考核大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、装置特点：
1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源,即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统,并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电保护器,能确保操作者的人生安全；
5.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件；
6.通过走线槽进行走线,进行工艺布线训练。
7.具有定时兼报警记录仪,为学生实训技能的考核提供一个统一标准。
三、技术性能：
1.输入电压：三相四线（或三相五线）～380V±10%? 50Hz
2.工作环境：温度-10～＋40℃相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重量：100Kg
5.外形尺寸：1680×700×1630mm3
6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
四、装置的基本配置及功能
（一）DW02电源控制箱
主控屏为铁质双层亚光密纹喷塑结构,铝质面板。
（二）主控功能板配备资源
1.三相四线电源输入,经漏电保护器后,经过总开关,通过起、停按钮控制接触器通断,并设有急停控制按钮；
2.控制屏上有450V指针式交流电压表1只,通过波段开关切换可以观测三相电网电压；
3.定时器兼报警记录仪（服务管理器）,平时作为时钟使用,具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数,为学生实训技能的考核提供一个统一的标准；
4.交流低压电源：设有变压器一只,原边220V、副边26V和6.3V的交流电压,6.3V用于信号指示灯电源,26V用于能耗制动中整流电路的交流电源；
5.4只5408二极管,用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
★8．智能考核系统（与一体化示教控制系统"智能考核软件"配套考核）
采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。
控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离, 避免复杂连线干扰控制器,系统更加可靠。
驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。
手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的 。
手持移动控制终端不联网时可作单机操作,当带驱动模块的 无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。
可通过PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与 学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的 开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故 障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通 路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。
用户可选择通过无线或RS-232串口通讯与其它 配套的无线故障设置控制系统 组成一个网络,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
★9、通信板：
1）实验台地址范围0-255。
2）具有WIFI、RJ45、RS485上位机通信接口。
3）一体化示教控制系统上位机与各学生实验台智能测量仪表数据交换,接口转换功能。
4）工作温度范围-20℃～+50℃。
（三）实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉（带锁）,并带有柜子,分别可放置挂件和实训物品。
五、实训项目
（一） 工厂电气、继电接触控制电路实训
1.三相异步电动机直接启动控制电路
2.三相异步电动机点动控制电路
3.三相异步电动机自锁控制电路
4.三相异步电动机按钮联锁正反转控制电路
5.三相异步电动机接触器联锁正反转控制电路
6.三相异步电动机双重联锁正反转控制电路
7.三相异步电动机工作台自动往返控制电路
8.两台三相异步电动机顺序启动、顺序停转控制电路
9.三相异步电动机的两地控制电路
10.接触器控制的Y-△控制
11.时间继电器控制的Y-△控制
12.三相异步电动机单向启动反接制动控制电路
13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路
14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路
15.三相异步电动机正反转启动能耗制动控制电路
16.单相鼠笼电动机电容启动控制电路
17.双速交流异步电动机手动变速控制电路
18.双速交流异步电动机自动变速控制电路
19.断电延时直流能耗制动的Y-△启动控制电路
20.三相异步电动机正反转能耗制动控制线路
21.三相异步电动机正反转启动反接制动控制线路
22.C620型车床电气控制线路
23.电动葫芦电气控制
24.Y3150滚齿机控制电路
（二）PLC可编程控制器基础电路实训
1.PLC控制十字路口交通灯的模拟
2.PLC控制自动供水模拟控制的模拟
3.PLC控制装配流水线控制的模拟
4.PLC控制机音乐喷泉模拟控制
5.PLC控制抢答器模拟控制
6.PLC控制天塔之光
7.PLC控制电镀系统的自动控制
8.PLC控制洗衣机的自动控制
（三）交流电机调速系统实训
变频调速系统实训：
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.多段速度选择变频调速
4.外部端子点动控制
5.控制电机正反转运动控制
6.控制电机运行时间操作
7.瞬间停电变频器参数设定
8.外部电压变频调速
9.外部电流变频调速
10.三相异步电动机的变频开环调速
变极调速系统实训
1.三相双速电机的手动与自动变极调速系统调速与运行
★（四）机床电路智能控制电路实训（由一体化示教电源控制系统随机设故）
1.CA6140车床电气控制电路单元常见故障的检查与排除（16个故障点,自动设故）。
2．X62W铣床电气控制电路单元常见故障的检查与排除（16个故障现象,自动设故）
（五）PLC与变频器综合应用实训
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y-△启动控制
3.PLC控制的三相异步电动机降压启动控制
4.PLC控制的三相异步电动机能耗制动控制
5.PLC控制变频器调速
（六）触摸屏控制实训
1.基于触摸屏控制方式的基本指令编程练习
2.基于触摸屏控制方式的LED控制
3.PLC、触摸屏与变频器通信控制
（七）电子技能创新实训
A.基础实验
1.点亮第一个LED
2.LED闪烁
3.LED流水灯
4.蜂鸣器
5.静态数码管显示
6.动态数码管显示
7.独立按键
8.矩阵按键
9.8X8LED点阵（点亮一个点）
10.8X8LED点阵（显示数字）
11.外部中断0
12.外部中断1
13.定时器0中断
14.定时器1中断
15.串口通讯
16.EEPROM-IIC
17.DA18B20温度传感器
18.DS1302时钟
19.红外通信
20.AD模数转换
21.DA数模转换
22.LCD1602液晶
B.中级实验
1.DS1302时钟LCD1602显示
2.LCD1602滚动显示
3.LCD1602显示红外值
4.LCD1602显示矩阵按键键值
5.LCD显示温度+串口接收温度
6.LED点阵显示汉字
7.LED点阵显示数字
8.LED流水+定时器
9.按键控制蜂鸣器
10.按键控制数码管
11.定时器秒表（查询方式）
12.蜂鸣器音乐之八月桂花
13.矩阵按键数码管移位显示
14.门铃设计
15.秒表
16.音乐播放器
C.高级实验
1.超声波测距（LCD1602显示）
2.超声波测距（数码管显示）
3.孵化环境温湿度监控系统设计
4.基于单片机的室内空气净化系统
5.基于单片机的温度湿度采集系统
6.基于单片机的智能计算器
SBWXG-01G型高性能高级维修电工实训考核装置总体配置表一
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
维修电工实训考核台架 |
台 |
1 |
外形尺寸：1680mm×700mm×1630mm； 材料：钢木结构；符合国家相关环保要求； 输入电压：AC? 380 V±10%? 50 Hz三相五线； 容量：＜1.5 kVA； 实 验 屏：用于挂置实训单元挂板 |
|
2 |
电气控制实训单元挂箱及电机 |
块 |
1 |
DW-05 |
电工技能实训组件（五） |
块 |
1 |
DW-06 |
维修电工实训组件（一） |
||
块 |
1 |
DW-07 |
维修电工实训组件（二） |
||
块 |
1 |
DW-08 |
维修电工实训组件（三） |
||
块 |
1 |
DW-09 |
维修电工实训组件（四） |
||
台 |
1 |
SBDJ-01 |
单相电容起动电动机,交流220V |
||
SBDJ02 |
三相鼠笼电动机AC220V 是一表示2（Y） |
||||
SBDJ03 |
三相鼠笼电动机AC380V（Y/△,带速度继电器） |
||||
SBDJ04 |
双速异步电动机AC380V（△/YY） |
||||
SBDJ05 |
直流他励电机220V |
||||
3 |
变频器实训挂箱 |
套 |
1 |
三菱FR-S720变频器,带有RS485通讯接口及BOP操作面板。 |
|
4 |
工业触摸屏模块 |
块 |
1 |
配有昆仑通态7英寸触摸屏；24V供电,彩色触摸屏,配有通信下载编程电缆,触摸屏与变频器通信电缆,触摸屏与PLC通信电缆,触摸组态软件。 |
|
5 |
★智能设故机床电路实训挂箱（由一体化示教电源控制系统随机设故） |
套 |
1 |
CA6140车床电气控制电路挂箱 |
|
X62W铣床电气控制电路挂箱 |
|||||
6 |
PLC主机挂箱 |
套 |
1 |
西门子CR40 PLC（AC/DC/RELAY）主机,集成数字量I/O（24路数字量输入/16路数字量输出）、RS-485通信口、6路高速计数器；以太网通讯 |
|
7 |
PLC实训挂箱 |
块 |
1 |
抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光 自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机 机械手控制/自控成型机/加工中心 四层电梯/基础实验/中间继电器 |
|
8 |
电子技能创新实训 |
套 |
1 |
||
9 |
电机导轨及光码盘测速系统 |
1 |
套 |
含光码盘测速系统（配有高精度光电编码器）一套,电机导轨1幅,道轨平整度好,无应力变形,同心度好。 |
|
10 |
SC-09通讯编程电缆 |
1 |
根 |
用于PLC主机与PC机通讯 |
|
11 |
工控组态软件 |
1 |
套 |
||
12 |
PLC仿真实训软件 |
（1）通过PLASH虚拟环境实时显示PLC的运行状态 （2）PLC编程训练、PLC程序编写测试等功能 （3）实现PLC运行模拟,对错误程序进行检查 |
|||
13 |
电工连线 |
套 |
1 |
20根：长1000mm黄6条、绿6条、红6条、黑2条； 10根：长600mm黄2条、绿2条、红2条、蓝2条、黑2条。 |
|
14 |
网孔实操板及器材 |
套 |
1 |
网孔实操板：规格：485*600；通过搭配元器件,学生可自行在网孔板上固定、安装、布局、走线和调试,能培养学生的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。 |
|
器材：交流接触器3只,热继电器2只,时间继电器1只,铁壳按钮2只,保险座5P,端子排20孔 |
|||||
15 |
常用工具 |
套 |
1 |
一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 |
|
16 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
表二、维修电工电气控制实训考核挂箱配置说明表
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
DW-05电工技能实训组件(五) |
套 |
1 |
提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。 |
2 |
DW-06维修电工实训组件（一） |
套 |
1 |
提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只 |
3 |
DW-07维修电工实训组件（二） |
套 |
1 |
提供空气开关1只、3P熔断器2只、交流接触器3只。 |
4 |
DW-08维修电工实训组件（三） |
套 |
1 |
提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只 |
5 |
DW-09维修电工实训组件（四） |
套 |
1 |
提供交流接触器4只 |
