高级技师维修电工实训装置,电工技师

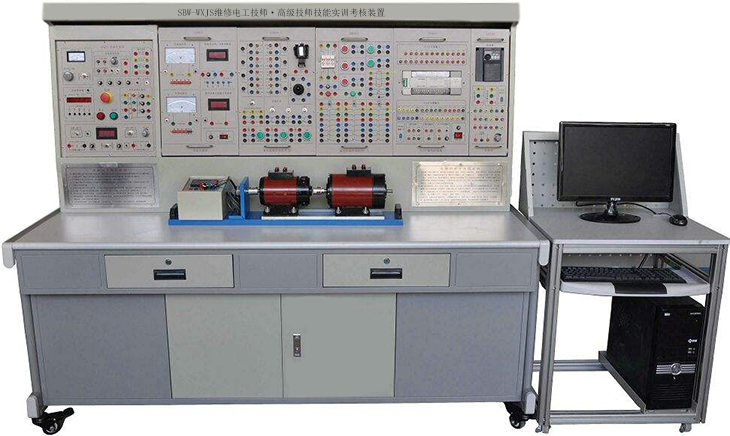

SBW-WXJS维修电工技师·高级技师技能实训考核装置

高级技师维修电工实训装置以国家职业标准为依据,内容上力求体现"以职业活动为导向,以职业技能为核心"的指导思想,紧密结合实际工作需要,注重突出职业培训特色;结构上针对本职业的职业活动的领域,按照模块化的方式,分为中级,高级技师和高级技师维修电工技师装置装配试验工技能.高级技师电工技术实训装置，电工电气装配试验工技能人才培养。

1.2总体技术参数

(1) 输入电压：三相四线（或三相五线）～380V±10% 50Hz

(2) 工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

(3) 装置容量：＜1.5KVA

(4)重量：不低于 100Kg。承重负荷不大于 3000N/㎡。

(5) 外形尺寸：不小于1700×700×1630mm3。

(6) 漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

1.3配置及功能

(1) DW02 电源控制箱的主控屏为铁质双层亚光密纹喷塑结构，铝质面板。

(2) 三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急停控制按钮；

(3) 控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压；

(4) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准；

(5) 交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。

(6) 交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；

(7) 4只5408二极管，用于能耗制动的整流电路；

(8) 三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

(9) 西门子CPU CR40 PLC（AC/DC/RELAY）主机，集成数字量I/O（24路数字量输入/16路数字量输出）、RS-485通信口、6路高速计数器；含有Profinet通信；配套以太网编程电缆。

(10) 变频器件（西门子）v20-0.37KW，工作电压交流220V供电，频率控制范围0.2～400HZ，内置EMC滤波器，输出功率0.4kW。集成RS485通讯接口，PWM方式（具有矢量控制、无传感器矢量速度/转矩控制）等工作模式；输入输出点均引至模块面板上，通过插拔线与控制对象相连接；采用模块化设计，便于扩展与组合；可独立使用，也可与PLC及电气实操单元板配套使用。

(11) 触摸屏实训组件（实物）： 7英寸STN256色：了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。

(12) 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。

序号	名称	单位	数量	备注
1	维修电工实训考核台架	台	1	外形尺寸：1700mm×700mm×1650mm ；材料：钢木结构；符合国家相关环保要求；输入电压：AC 380 V±10% 50 Hz 三相五线；容量：＜1.5 kVA；实验屏：用于挂置实训单元挂板
2	电气控制实训单元挂箱及电机	块	1	DW-05	电工技能实训组件（五）
		块	1	DW-06	维修电工实训组件（一）
		块	1	DW-07	维修电工实训组件（二）
		块	1	DW-08	维修电工实训组件（三）
		块	1	DW-09	维修电工实训组件（四）
		台	1	SBDJ-01	单相电容起动电动机，交流220V
				SBDJ02	三相鼠笼电动机AC220V（Y）
				SBDJ03	三相鼠笼电动机AC380V（Y/△,带速度继电器）
				SBDJ04	双速异步电动机AC380V（△/YY）
3	仪表照明部分实训挂箱	套	1	见表三
4	变频器实训挂箱	套	1	（西门子）v20-0.37KW变频器，带有通讯接口及BOP操作面板。
5	PLC主机挂箱	套	1	西门子CR40 PLC（AC/DC/RELAY）主机，集成数字量I/O（24路数字量输入/16路数字量输出）、RS-485通信口、6路高速计数器；以太网通讯
6	PLC实训挂箱	块	1	抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光
				自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机
				机械手控制/自控成型机/加工中心
				四层电梯/基础实验/中间继电器
7	电机导轨及光码盘测速系统	1	套	含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好
8	触摸屏实训组件（实物）	1	套	昆仑通态， 7英寸STN256色
9	PLC仿真实训软件	1	套	（1）通过PLASH虚拟环境实时显示PLC的运行状态（2）PLC编程训练、PLC程序编写测试等功能（3）实现PLC运行模拟，对错误程序进行检查
10	维修电工电力拖动仿真软件	套	1	3D建模形象直观，可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能。
11	电工连线	套	1	20根：长1000mm 黄6条、绿6条、红6条、黑2条； 10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。
12	常用工具	套	1	一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。
13	实验说明书	套	1	指导学生实训

序号	挂箱编号	实训模块名称	数量	备注
1	DW-10	仪表照明实训考核组件（一）	1件	提供二极漏电保护器1只、3P熔断器2只、闸刀开关1只、单相电度表1只
2	DW-11	仪表照明实训考核组件（二）	1件	提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只
3	DW-12	仪表照明实训考核组件（三）	1件	提供交流电流表3只、电流互感器3只
4	DW-13	仪表照明实训考核组件（四）	1件	提供交流电压表1只、电压指示切换开关1只
5	DW-14	仪表照明实训考核组件（五）	1件	提供三相三线有功电度表1只
6	DW-15	仪表照明实训考核组件（六）	1件	提供三相四线有功电度表1只
7	DW-16	仪表照明实训考核组件（七）	1件	提供三相四线无功电度表1只

序号	名称	单位	数量	备注
1	DW-05电工技能实训组件		1	提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。
2	DW-06维修电工实训组件（一）	套	1	提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只
3	DW-07维修电工实训组件（二）	个	1	提供空气开关1只、3P熔断器2只、交流接触器3只。
4	DW-08维修电工实训组件（三）	个	1	提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只
5	DW-09维修电工实训组件（四）		1	提供交流接触器4只
