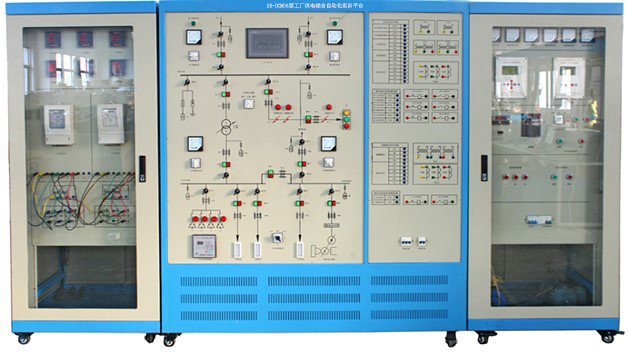

SB-DCM06型工厂供电综合自动化实训平台
一、概 述
工厂供电综合自动化实训平台主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点教学内容进行设计,通过在本实训装置中的技能训练能在深入理解专业知识的同时,培养学生的实践技能。并且实训装置还应锻炼学生对变压器、电动机组、电流互感器、电压互感器、模拟表记、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。
1、实用性强
完成工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求。学生在实训中,还能够掌握正确的电路投切操作,倒闸操作,运行控制以及各种运行方式的调整操作规程。
2、综合性强
本装置应具有工厂供电相关的微机线路保护备自投和无功补偿等功能。本装置的线路模型和电动机模型应能较典型的模拟工厂的现场状况,有利于进行理论分析和数值分析。
3、先进性
本装置综合微机继电保护、工业触摸屏和PLC等微机职能检测控制的相关技术,采用分层分布式控制方式,组建成集控制,保护,测量和信号为一体的综合自动化实训平台。
三、技术性能
1、输入电源：三相四线～380V±10%? 50Hz±2%
2、整机容量：≤3kVA
3、实训台采用铁质亚光密纹喷塑,铝质面板
4、RS-485通讯接口；标准MODBUS通讯协议
5、微机保护装置测量元件精度：刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01HZ；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms
四、工厂供电综合自动化 构成
序号 |
仪器设备名称 |
规格型号及主要技术参数 |
1 |
主接线模拟屏 |
高：1900mm宽：1640mm深：750mm 采用控制屏钣金结构,一次主接线印于面板上。由35 kV,10kV,两个不同的电压等级构成 ,整个系统有两路35kV进线,其中一路正常供电,另一路作为备用,通过备自投自动切换;35kV母线出线有两路分支,一路送其他分厂,一路经总降变降压为10kV母线的进线电源1供本地使用；为了保证供电可靠性,另加一路电源作为10kV母线的进线电源2。进线电源1和进线电源2互为暗备用,分别给10kVⅠ段母线和10kVⅡ段母线供电,两者也可通过备自投自动切换。为了保证一次线路供电的可靠性,配置了微机备自投,微机线路保护；为了提高用电质量,配置了无功补偿装置；为了实现自动化控制,配置了PC机和PLC控制器,实现了整个系统的"四遥"功能 包含如下电气元件： 7触摸屏TPC7062TI? 1套 PLC三菱FX3U-128M? 1套 断路器DZ47-3P/10A?? 1只 断路器DZ47-2P/10A?? 1只 指示灯AD16-22D? AC220V 10只 带灯方形按钮SA16-LAMP24V红色12只 带灯方形按钮SA16-LAMP24V绿色12只 电压测量换向开关LW12D-16L/3?4只 电压表6L2? 10KV /100V?2只 电压表6L2? 35KV/ 100V 2只 电力电容器4组 无功补偿器1只 负载电阻8只 管阻1欧/50W（含安装支架）5组 主变压器AC380V/(90%,95%100%,105%,110%)?? 1台 电压互感器AC380V三相三线进/AC100V三相四线出7台 电流互感器BH-0.66 5A/5A 10只 电感2只 中间继电器AC220V?? 1只 交流接触器CJX2-0910 27只 保险座RT18-32(X)-3P 7个 航空插座Y36M-36TK 1个 航空插座Y36M-50TK 1个 接线端子若干 航空插座Y36M-14TK 1个 |
2 |
计量柜 |
高：1900mm宽：830mm深：750mm采用钣金结构 计量柜包括：六只多功能电参数仪表（精度1.0级,量程：0～500V）带RS-485通信接口；用于测量WL1/WL2 35KV进线电压电流、10kVⅠ段母线和10kVⅡ段母线进线电压电流；电子式有功\无功电能表（各1只）：测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01HZ；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms； |
3 |
系统控制柜 |
高：1900mm宽：830mm深：750mm采用钣金结构 控制柜包括：三只指针式交流电压表（精度1.0级,量程：0～500V）；三只指针式交流电流表（精度1.0级,量程：0～5A）；数字式电秒表（1只）：测量范围0.0001S-9999.9S,测量误差≤±5×10-5×量程±1个尾数字,有连续和触动两种功能。适应空触点或5V-250V正极性电信号。连续性手动复零,触动性即可手动复零,也可随测量信号自动复零。微机线路保护装置（1只）：具有三段式过流保护,低压闭锁电流保护,单相接地保护,反时限过流保护,过电流前加速,过电流后加速,重合闸等功能；微机备自投装置（1只）：有进线备投和母联备投方式可选 ,当主进线电源模拟故障失电后,备自投装置能自动地将备用进线电源投到工作母线上,以此保证连接在工作母线上的负荷仍能正常工作,提高供电的可靠性和稳定性。 包含如下电器元件 变频器0.4KW 1套 微机线路保护HSA-531? 1台 微机备自投HSA-551? 1台 点动按键Φ22 7只 漏电开关4P带漏电/10A?1只 三相鼠笼电机0.18KW/380V?1台 电流表5A面板指针表6只 智能电秒表HP404Z-A 1台 换向开关LW12D-16L/3?? 1只 |
