2021年7月30日

户式中央空调实训考核装置,户式中央空调

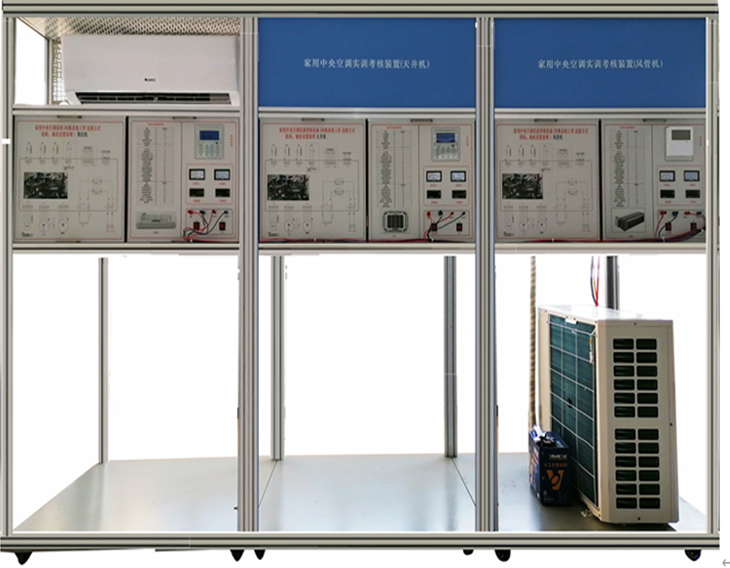

SBJDNT-03A户式中央空调实训考核系统(含软件)

家用中央空调实训考核设备"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级

户式中央空调实训考核装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。

一、特 点

1.采用真实的家用中央空调为实训考核对：系统采用国内品牌一拖三机组,其特点为质量优、体积小、压缩机,数码容量调节电磁阀通过压力控制压缩机从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-100%范围内的容量无级调节。实现系统真实性,可塑性。

2.系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。

3.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表,可观测到机组的全部控制电路。

4.系统的完整性、独立性：与实际中的家用中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。

5.操作台只需交流电源即可投入使用,占地面积小,节约用房、减少基建投资。

6.装置直观展示了家用中央空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。展现了制冷循环系统结构原理以及主要部件的实际物体,其中高压管路和低压管路漆成红、蓝两色,并设有视液镜可观察制冷剂状态。结构合理,造型美观装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

7.实训装置系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。

8.设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源；并有热保护器件,对压缩机进行过热、过载保护等功能。

二、技术参数

1.输入电源：单相三线～220V±10% 50Hz

2.工作境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜3.8kVA

4.外形尺寸：4000mm×1100mm×2100mm

5.安全保护：具有漏电压、漏电流保护装置,安全符合国家标准

三、装置的基本装备

充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。数码一拖三机组1套：空调系统采用市场数码机组,室内机有终端处理机组组成。天井式（嵌入式）1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统；让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。

整个模拟房顶采用1.5MM的网多功能网孔板设计,方便快捷安装风机盘管、天井式（嵌入式）,使用专业家用中央空调专用吊架。挂壁式后安装板同样也采用的网多功能网孔板设计.

1、安装实训架子：实训装置采用移动框架4040铝型材结构,底部使用3MM的板金折弯,加有四个固定支撑脚,安装好后可固定位置,防止移动而牵动制冷系统管路。

2、智能温度控制系统：智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度,操作方便。

3.系统流程图：工作流程图板,详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。

4、系统测量仪表3套：配备指针式真空压力表、可测量制内机的工作压力。

5、.温渡测量仪表3套：数显温度表3套,电压220V/电阻10K,温度计-50-120度,用于测量系统工作时的关键点温度,有利于实验时对系统故障的判断。

6、电源测量仪表:交流电压表、交流电流表等组成,测量整机系统的工作电流,电压。可以判断空调系统的工作状态,和制冷剂的多少。

★7、智能考核系统:采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

6.1、 控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。

6.2、驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。

6.3、 手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的 。

6.4、手持移动控制终端不联网时可作单机操作,当带驱动模块的 无线组网时,手持 移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

6.5、可通过PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

6.6、可自由设定任意一处有关的各种常见故障,故障类型包括：线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的 开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故 障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通 路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

6.7、 所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。

6.8、用户可选择通过无线或RS-232串口通讯与其它 配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。

7、电源模块：铝合金挂箱尺寸：440MM*496MM铁质面板,彩色喷绘,分别安装有电压表、电流表,管道连接原理图、电脑故联机测试端子。

8、主机挂箱：铝合金挂箱尺寸：440MM*496MM铁质面板,彩色喷绘。喷绘有系统容量设定原理,原理电气接线图

9、风机盘管控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板,彩色喷绘。喷绘有系统容量设定原理,故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭,设定有温度测量单元,可测量系统进管制冷剂的温度,出口制冷剂的温度。

10、风机盘管控制电气原理挂箱: 495MM*496MM铁质面板,彩色喷绘。喷绘有空空调电气原理接线端子图,详细显示了空调的控制原理,传感器分布,保护系统.

11、挂壁式控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板,彩色喷绘。喷绘有系统容量设定原理,故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭,设定有温度测量单元,可测量系统进管制冷剂的温度,出口制冷剂的温度。

12、挂壁式控制电气原理挂箱: 495MM*496MM铁质面板,彩色喷绘。喷绘有空空调电气原理接线端子图,详细显示了空调的控制原理,传感器分布,保护系统.以及挂壁式空调与别的机组的区别。

13、天井式控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板,彩色喷绘。喷绘有系统容量设定原理,故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭,设定有温度测量单元,可测量系统进管制冷剂的温度,出口制冷剂的温度。

14、天井式控制电气原理挂箱: 495MM*496MM铁质面板,彩色喷绘。喷绘有空空调电气原理接线端子图,详细显示了空调的控制原理,传感器分布,保护系统.以及天井式空调与别的机组的区别。

四、智能测试/控制装置

1、中央空调测试程序:中央空调机由于工程复杂,设备分散,有的已经装修在开花板上测试程序,一但出现了故障,工程量相当大,为了能够快速准确地测出故障是由主机机组还是室内机的故障的,每个生产厂家根据生产的和维修的需要而开发了中央空调测试程序。可测试压缩机的运转频率,传感器的各种数据,电子膨胀阀的工作步数等几十种中央空调的工作数据和状态,软件可实现对内机的控制,,可以对1-64台内机的状态进行设定。是高校提供了好的研究的学习设备。

2、中央空调测试维修控制程序软件；能够准确地快速确定故障发生在哪个机组,软件同时我显示空调100多个在线数据和运行状态,据不同的机型有不同的界面,具体为：1拖16(EVI)、1拖32、数码模块化1拖64、变频模块化1拖64、热回收、单机直流变频、单机交流变频、智能变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。

3、监测维修软件:软件配有中央空调和空调主机系统转换,软件可"手动"或"自动"选取需要监测的机型：

4、显示界面:参数设置都正确后,就可以对机组进行监测了,始监测",软件会对数据进行解析,显示和存储。软件的显示界面主要有两个：文本显示界面和曲线显示界面

5、文本显示界面：可测试压缩机的运转频率,传感器的各种数据,电子膨胀阀的工作步数等几十种中央空调的工作数据和状态,

6、在该文本显示界面的左侧,以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分,是对通讯信息的显示,包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分"数据信息"中,显示当前接收到哪种数据帧、接收到的数据帧的地址、当前在线的手操器、内机、外机地址以及当前时间等信息。

7、 曲线显示界面:可显示系统温度、压力、电流、电压、曲线

8、远程控制内机：软件可实现对内机的控制,,可以对1-64台内机的状态进行设定。

五、产品配置如下

六、实训项目

初级工

1.室外机组电气控制原理基础知识

2.室内机组电气控制原理基础知识（三个内机）

3.嵌入式室内机安装和认识

4.天进机安装和认识

5.壁挂机/单面出风安装和认识

6.家用中央空调热泵原理分析,和管道布置

7.家用中央空调制冷原理分析,和管道布置

8中央空调制冷/热泵工况操作

9.家用中央空调机的安装和维修

中级工

1.了解数码节能控制技术

2.电子膨胀阀的控制

3..维修软件的使用

4.系统故障模拟设置

5.电脑主机和室内机的通信

6..空调故障代码显示

7.高压保护故障处理和代码显示

8.外传感器故障高压保护故障处理和代码显示

9.低压保护故障处理和代码显示

10.主通信故障处理和代码显示

11.外机管道保护故障处理和代码显示

12.四通阀故障

6、工具报价

序号	名称	参数	单位
1	飞越真空泵FY-1升真空泵	单级真空泵 型号FY-1.5C-N 额定电压220V～/50Hz 抽气速率5.4m3/h 极限压力2Pa 电机功率180W 加油量300ml 外形尺寸290x124x224mm 重量7.1Kg 进气口连接螺纹7/16"-20UNF	套
2	制冷剂	10KG
3	2L焊接工具
序号	名称	参数	单位
1	飞越真空泵FY-1.5C升真空泵	单级真空泵 型号 FY-1.5C-N 额定电压 220V～/50Hz 抽气速率 5.4m3/h 极限压力 2Pa 电机功率 180W 加油量 300ml 外形尺寸 290x124x224mm 重量 7.1Kg 进气口连接螺纹 7/16"-20UNF	套
2	精创电子卤素气体检漏仪WJL-6000	功能特点： 检测全部含卤素的制冷剂； 随时调节灵敏度,仪器均可自动调整到最佳检测状态；内置高精度稳压IC,并采用超低功耗设计,使工作更稳定,电池更耐用； 电池电压三色指示； 采用优质传感器,工作灵敏度高,寿命更长久 电池电压指示： 面板前端的指示灯用于警示泄漏及电池电压指示。 绿-电池电压正常,适于工作 橙-电池电压接近可工作极限,需要尽快更换 开机复位/自动跟随电路： WJL-6000是具有开机复位和自动跟随功能,可以忽略环境中卤素气体的浓度水平。 ◆开机复位：本仪器开机后,即可在6S内自动调整电路以忽略探头现存 的制冷剂浓度水平,进入检测状态,用户如在泄漏源旁开机,可方 便寻找更高浓度的泄漏源头。仪器也可移至清洁空气中开机,以调 整到最大灵敏度,此时高于零浓度水平的泄漏可被检出。 ◆自动跟随电路：在本仪器处于检测状态时,自动电路将跟随环境中卤 素气体浓度的变化,防止误报警。 灵敏度调节： 本产品具有灵敏度无级调节的功能,可在检测时随时调节。 泄漏量警示： 当泄漏的气体被发现,"嘀嘀"声将变的急促,泄漏量越多,"嘀嘀"声越急促。同时指示灯快闪	套
3	希玛红外测温仪工业电子温度计-50-300度		套
4	胜利VC830L数字万用表	产品参数： 货号:?VC830L 颜色分类:?VC830L标配+充电套装VC830L官方标配VC830L标配+20A表笔830L+20A表笔+充电套装 工作方式:数显式 精度:三位半 品牌:?Victor/胜利	套
5	转换接头	公制转英制、英制转公制	套
6	536双表充注阀组	配,红黄蓝三色加液管三根	套
7	CT808F偏心扩口器	扩管范围：6-19公英制铜管,含量割刀,倒角器	套
8	99扩口器	扩管范围：6-19公英制铜管	套
9	CT236割刀		套
10	六方扳手：		套
11	活动扳手	300	套
12	普通十字	100	把
13	普通一字	10MM；	把
14	银磷焊条	银基,2公斤包装2KG,（100根） 成份：P=4.8-5.2%；Ag=14.5-15.5%；Cu余量。 说明：料204是含银量为15%,熔点为645-800℃,塑性较好,具有良好的填充不均匀间隙的能力,接头的机械性能较好,是应用较广的铜磷类钎料。	包
15	助焊剂	铜铁助焊剂100G,	盒
16	6MM铜管	10KG	KG
17	8MM铜管	10KG	KG
18	10MM铜管	10KG	KG
19	12MM铜管	10KG	KG
20	16MM铜管	10KG	KG
21	二层工具车	钣质工具车长宽高600*300*8000.8M厚 立柱1.2万能转向,载重80KG	张
22	桌子1200*700*800MM
