滑动轴承实验台,滑动轴承实验设备

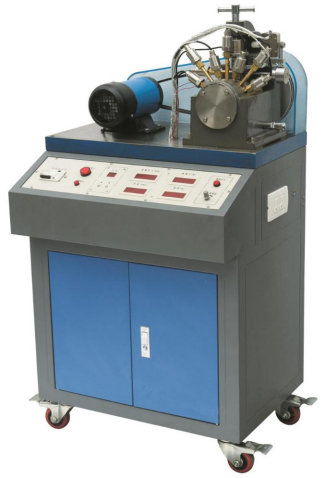

SBMEHZ-2型滑动轴承实验台

一、产品概述

滑动轴承实验台配备压力传感器、称重传感器、S型称重传感器以及相关数据采集系统,可用来测定液体动压滑动轴承的径向油膜压力分布、轴向油膜压力分布和摩擦特性曲线。适合各院校机械类专业《机械设计》、《机械原理》等课程的教学实验需要。

二、基本配置及技术性能

1.实验台

(1)实验桌采用铁质双层亚光密纹喷塑结构,平板台面,铝质面板。设有带锁储存柜,可放置配件及资料等。实验桌还设有四个带刹车万向轮,便于移动和固定。平板外形尺寸:650mm×350mm×40mm

(2)输入电源:单相三线AC220V±10%? 50Hz

(3)工作环境:温度-10℃~<+40℃相对湿度<85%25℃) 海拨<4000m

(4)电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A

(5)直流调速器1个:采用PWM脉宽调制技术,输出电压0220VDC,输出电流4ADC

(6)数显转速表1个:显示滑动主轴的转速

(7)数显载荷表1只:显示加载压力值

(8)数显摩擦力表1只:显示摩擦力测量值

(9)数显油膜压力表1只:通过按键切换,可以分别显示8路油膜压力值

2.试验轴瓦:内径d=60mm;长度L=124mm

3.主轴调速范围:0500r/min

4.直流电机1个:额定功率355W

5.S型称重传感器1个:量程50N,用于测量摩擦力大小

6.压力传感器8个:测量范围00.6MPa;精度0.5%;其中7个测量滑动轴承油膜的径向压力,1个测量轴向压力

7.称重传感器1个:测量范围02000N;加载范围01000N,可测量外加载荷

8.加载范围01000N,可测量外加载荷

9.光电传感器1个:测量滑动主轴转速

10.计算机测试分析软件

具有油膜压力、转速、负载大小等数据的实时显示,自动绘制测试和仿真径向油膜压力曲线、轴向油膜压力曲线、承载曲线、摩擦特性曲线等,并进行分析、比较、保存、打印实验曲线和实验报告等功能。操作简单、直观、方便。

三、实验项目

1.滑动轴承油膜的径向和轴向压力分布特性曲线的测定

2.滑动轴承摩擦特性曲线的测定
