发动机智能钥匙防盗系统示教板
一、功能简介

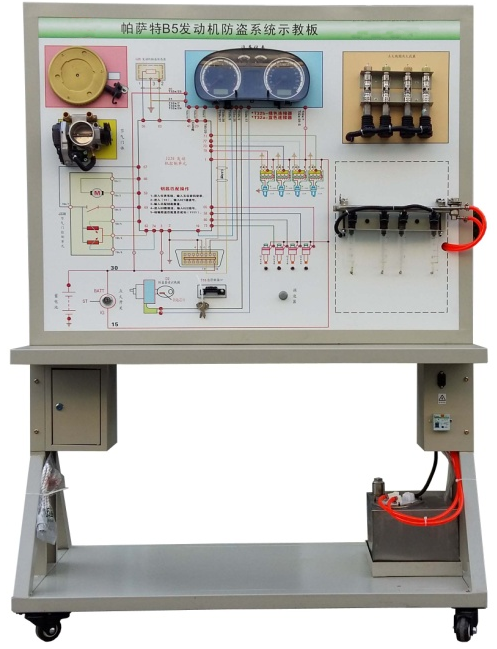

该设备采用全新大众B5汽车发动机防盗系统实物为基础,充分展示发动机防盗系统的组成结构和工作过程。
适用于学校对发动机防盗系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车发动机防盗系统,充分展示汽车发动机防盗系统的组成结构。
2.可分别使用合法钥匙和非法钥匙起动设备,摇转曲轴和信号轮,合法钥匙可使发动机电控系统产生喷油器喷油、火花塞点火、油泵工作等,非法钥匙则锁住发动机电控系统,真实演示发动机防盗系统的工作过程。
3.示教板面板采用防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物,认识和分析汽车发动机防盗系统的工作原理。
4.示教板面板上安装有检测端子,可直接在面板上检测汽车发动机防盗系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5.示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、防盗控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
6.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观；底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
7.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图和工作原理示意图 |
套 |
1 |
2 |
点火开关(带识读线圈) |
个 |
1 |
|
3 |
带芯片防盗钥匙 |
把 |
1 |
|
4 |
发动机控制电脑(ECU) |
套 |
1 |
|
5 |
组合仪表 |
套 |
1 |
|
6 |
诊断座 |
OBDⅡ |
个 |
1 |
7 |
无分电器独立点火线圈 |
套 |
1 |
|
8 |
火花塞 |
个 |
4 |
|
9 |
曲轴位置传感器及信号轮 |
套 |
1 |
|
10 |
代替喷油嘴的发光二极管 |
套 |
1 |
|
11 |
油泵继电器 |
套 |
1 |
|
12 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
13 |
故障模拟与排除装置 |
套 |
1 |
