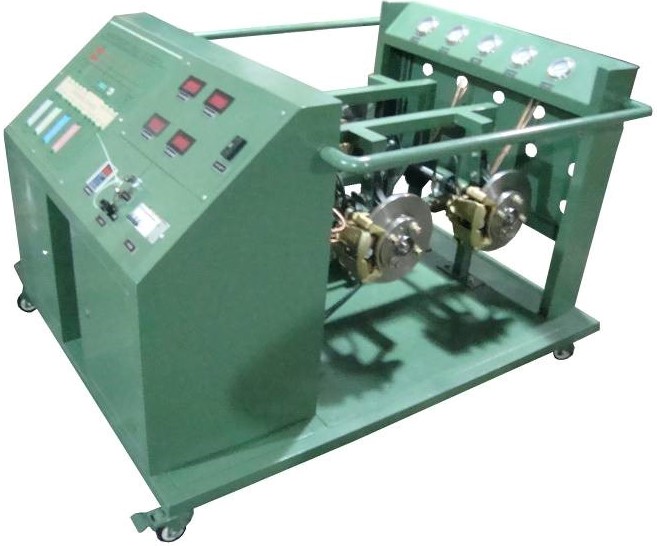

猛士2050ABS制动系统实训台
一．产品简介
猛士2050ABS制动实训系统以原厂汽车液压ABS防抱死刹车系统实物为基础，系统实物合理装配在钢制移动台架上，可对汽车液压ABS防抱死刹车系统进行模拟工作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车液压刹车系统结构与原理及工作过程。适用于各类型院校及培训机构对汽车液压ABS系统理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对汽车液压刹车系统理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车液压刹车系统模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
原车 ABS阀体总成、ABS控制单元、前碟后鼓制动机构、轮速传感器及信号盘；面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器、刹车踏板等附件、移动台架等、台架操作说明书、实验指导书等附件。
四．功能特点
1．可动态演示汽车ABS制动系统工作原理与过程。
2．设备可简易实现ABS制动系统保养与维护操作。
3．设备可实现ABS制动系统拆装和工况演示。
4．主缸油压与分缸油压实时指针式压力表显示。
5．工作状态安装LED灯显示。
6．轮速通过调速电机进行调整
7．配备原车故障检测通讯的诊断座，可使用电脑诊断仪对电控系统读取故障码和数据流等。
8．可进行ABS制动系统排空及调整等实训。
9．实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
10．实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板或5mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析控制系统的工作原理。
11．实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
12．实训台加装电源等安全保护装置。
13．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：台式1500×1200×1100mm (长×宽×高)；立式1400×1000×1740mm (长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：1.5T
七．技术指标
1.刹车油：依制动系统型号
2.工作温度：-40℃～+50℃
3．主机：原车装置
4．交流电源：220V/380
5．交流电机：4KW
6．变频器：与电动机配套
