电子、单片机技术综合实训考核装置

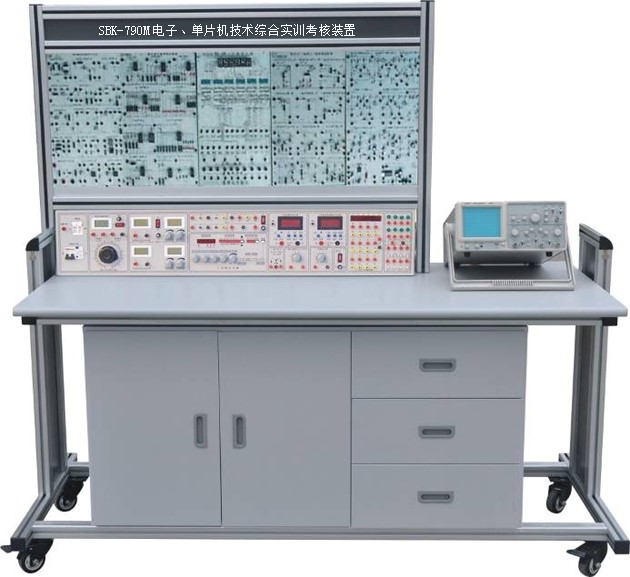

SBK-790M电子、单片机技术综合实训考核装置

电子、单片机技术综合实训装置是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的综合实训考核装置，装置综合性强，实训内容丰富。适用高职、中职、中专、职校“数字电子技术”“模拟电子技术”“单片机技术”等课程的实训大纲要求，其是学校新建或扩建实训室，迅速开设实训课程的理想设备。

一、技术性能

1、输入电源：三相四线～220V±10% 50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜0.5KVA

4、重量：120Kg

5、外形尺寸：1400mm×700mm×1500mm

二、实训装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供直流电源、函数信号发生器、测试仪表及实训器件等。

1、电源部分：电源输入时信号灯亮，开启单相漏电开关,实训台开始工作。

1.1交流电源

1.1.1提供低压交流电源：0V、6V、10V、14V插头各一路及中心插头17V两路。

1.1.2提供0-240V连续可调交流电源，经整流环节同时可得0-250V直流电源，有表指示。

1.2、直流电源：

1.2.1四路固定直流电源：±12V、±5V，每路均有短路、过载保护功能。

1.2.2二路互相独立的0-30V连续可调恒流稳压电源，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设限流和保护功能，自动恢复功能。将两路0-30V电源通过适当的连接，可得到输出0～±30V连续可调或0-60V连续可调电源。

2、函数信号发生器：输出正弦波、矩形波、三角波

2.1频率范围：5Hz-550KHz，含五个频段。

2.2频率指示：由Hz表直接读出。

2.3电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三级衰减：0db，20db，40db，具有连续细调

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调

三角波：5Hz-250KHz＞1V

3、连续计数脉冲：输出频率0.5-300KHz。

4、单次脉冲：每次可输出一对正负脉冲。

5、音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。

6、七段译码器：6组七段译码器及对应译码显示数码管。

7、逻辑电平显示：8位LED显示

8、逻辑电平开关：8位开关电平输出

9、智能数显直流数字电压表1只：采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-200V。手动量程为：2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

10、智能数显直流数字电流表1只：采用ECL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

（二）实训挂箱

1、DZJ-01 三极管放大电路

2、DZJ-02 场效应管及负反馈放大电路

3、DZJ-03 集成运算放大器应用（一）

4、DZJ-04 集成运算放大器应用（二）

5、DZJ-05 集成运算放大器应用（三）

6、DZJ-06 振荡电路和功放电路

7、DZJ-07 直流稳压电源电路

8、DZJ-08 数字电路实训挂箱

9、DZJ-09 综合实训挂箱

10、单片机：配务51/96/8088/8086等CPU的单片机、微机，全部软、硬件挂箱一套

（三）实训桌

实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
