电子电路基础实验箱要求
电子电路基础实验箱必须是根据《高等工业院校电子技术基础》教学大纲中确定的教学实验要求为基础,应汲取了众多院校及专业教师教学经验,并综合了众多同类产品的优点而设计的,并函盖《电路基础》、《模拟电子技术基础》、《数字电子技术基础》课程全部实验内容,必须保证既可为初学者提供了验证性实验,又可为课程设计提供扩展平台的实验用箱。
电路基础实验箱主要是进行电工学、电路分析中的有关电路理论基础的实验论证,属于弱电类基础实验。它应采用模块式结构,其各模块间相互独立,通过单元区不同元件组合,可组成多种测试电路,实验板正面应印有电路图,正反面均可装有器件,各实验电路中需测试的点需装有测试孔,达到其使用方便,接触可靠,而且寿命长、效率高,适用于各种电路的实验研究,应可满足高等院校《电工原理》、《电路分析》、《电路基础》等课程基本实验教学的需要。

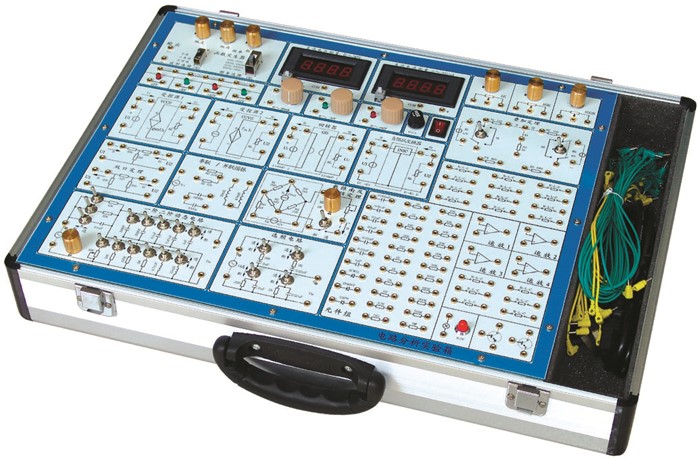

SB-DL6基础电路实验箱
一、基础电路实验箱的特点
电路基础实验箱主要是进行电工学、电路分析中的有关电路理论基础的实验论证,属于弱电类基础实验。它应采用模块式结构,其各模块间相互独立,通过单元区不同元件组合,可组成多种测试电路,实验板正面应印有电路图,正反面均可装有器件,各实验电路中需测试的点需装有测试孔,达到其使用方便,接触可靠,而且寿命长、效率高,适用于各种电路的实验研究,应可满足高等院校《电工原理》、《电路分析》、《电路基础》等课程基本实验教学的需要。
二、基础电路实验箱的组成及技术指标
1、电源
电源输入 |
AC220V 是一表示2±10%,50HZ |
|
输出电源 |
固定输出±l2V/0.5A,±5V/0.5A |
均有短路过载保护, 自动恢复功能 |
输出可调0V～±l2V/0.5A |
||
电流输出 |
0～l00mA |
|
2、函数信号发生器
波形 |
正弦波、方波、三角波 |
频率范围 |
0Hz100KHz,分四档连续可调 |
幅值 |
方波、正弦波、三角波（峰-峰值：0～10V） |
3、数字电压电流表（也可指针表）
数字电压表 |
0～2V、0～30V二档 |
精度为：0.5级 |
可同时满足多个测试点电压的动态监测 |
数字电流表 |
0～2mA、0～200mA二档 |
精度为：0.5级 |
4、器件：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。这些器件库主要是帮助同自已设计实验电路,提高学生的动手能力、设计能力,为开放性实验提供平台。
5、系统最好配有"电路设计与仿真软件-Electronics.Workbench.Multisim.v9.0"以帮助学生在自行设计实验电路时先进行仿真试验,提高设计成功率。
6、所有基础实验均在一个箱体内完成,不需更换实验箱体或面板
7、最好采用铝合金保护箱,坚固耐用。
☆可完成以下实验：
(l)线性与非线性元件的伏安特性。
(2)电位及其与电压关系的研究。
(3)基尔霍夫定理及其故障判断。
(4)叠加定理。
(5)电压源与电流源的等效变换。
(6)戴维南及诺顿定理。
(7)最大功率传输测定
(8)受控源VCVS、VCCS的实验。
(9)典型电信号的观察和测量。
(10)RC一阶电路的响应测试。
(11)二阶电路的响应测试。
(12)RC选频网络特性测试。
(13)R、L、C元件在正弦电路中的特性实验。
(14)R、L、C串联谐振电路的研究。
(15)R、L、C并联谐振电路的研究。
(16)双口（二端口）网络测试。
(17)互易定理实验。
(18)其它电路的研究

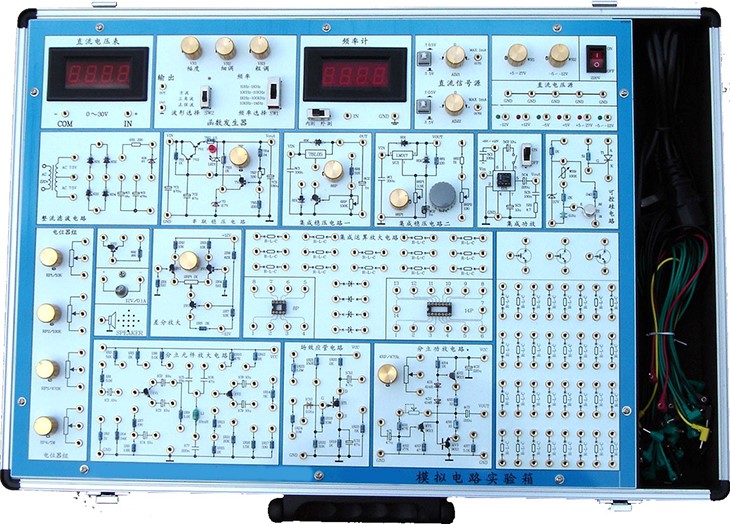

SB-A6模拟电路实验箱
模拟电路实验箱是根据最新的《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》课程全部实验内容,既为初学者提供了验证性实验电路,又为课程设计提供了扩展平台。
一、系统特点
1、扩展性强。实验电路采用单元电路方式设计,单元电路即基本实验电路,再外接其他元件为该电路参数,或与其他的单元电路组合,完成不同的实验要求。
2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力及动手能力,也增强了该实验箱的适用性、扩展性。
3、大部分元器件安装在实验板正面,增加了学生的感性认识；
4、实验连线插孔采用锁紧式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷；
5、扩展实验区由IC圆孔插座、阻容元件的接插件、三极管的接插件组成。可接插电阻、电容、二极管、三极管,集成电路等,可进行课程设计实验。
6、电源输出均有过流保护,自动恢复功能。
7、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。
二、系统组成
1、电源：输入：AC 220V±10%,50HZ
输出：※DC：+5V,DC I≥1A
※DC：-5V,DC I≥0.5A
※DC：±12V,DC I≥0.2A
※DC：-5V～-12V可调,I≥0.2A
※DC：＋5V～＋27V可调,DC I≥0.2A
以上各路输出均有过流保护,自动恢复功能
※AC V:7.5V×2；AC I≥0.15A
2、直流信号源：双路-0.5V～＋0.5V；-5V～＋5V两档连续可调.
3、函数发生器：最高输频率达到1MHz以上。
输出频率：10Hz～1MHz,分四档
可输出方波：0～20V
三角波：0～15V
正弦波：0～10V
4、数字频率计（0～300KHz）
5、数字直流电压表（0～30V）
6、分立元件电路
（1） 整流、滤波和串联稳压电路；
（2）单级放大电路；
（3）两级阻容耦合放大电 路；
（4）负反馈放大电路；
（5）射极跟随器；
（6）差动放大电路；
（7）互补对称功放电路；
（8）场效应管电路；
（9）可控硅电路；
（10）电阻、电容和二、三极管等组成；
（11）电位器组、12V灯泡、扬声器。
7、集成模拟电路
（12）集成功放(LM386)；（13）集成稳压电路
8、扩展实验区提供8芯、14芯IC圆孔插座各1个,50个阻容元件的接插件,和3个三极管的接插件。
9、实验箱尺寸：510mm*330mm*100mm(长*宽*高)
三、实验项目
1、常用电子仪器使用练习、用万用表测试二极管、三极管
2、单级放大电路
3、两级放大电路
4、负反馈放大电路
5、射极跟随器
6、差动放大电路
7、比例求和运算电路
8、积分与微分电路
9、波形发生电路
10、有源滤波器
11、电压比较器
12、集成电路RC正弦波振荡器
13、集成功率放大器
14、整流滤波与并联稳压电路
15、串联稳压电路
16、集成稳压器
17、RC正弦波振荡器
18、LC振荡器及选频放大器
19、电流/电压转换电路
20、电压/频率转换电路
21、互补对称功率放大器
22、波形变换电路
23、场效应管实验
24、可控硅实验电路
综合实验：
25、函数信号发生器的组装与调试
26、温度监测及控制电路
27、用运算放大器组成万用电表的设计与调试
四、实验室每人每套配置方案(二人为一组,一组用一张实验桌)
1、SB-A6必配1台。
2、示波器自配1台。
3、万用表自配1只。
4、实验桌自配1张。
5、实验椅自配2把。

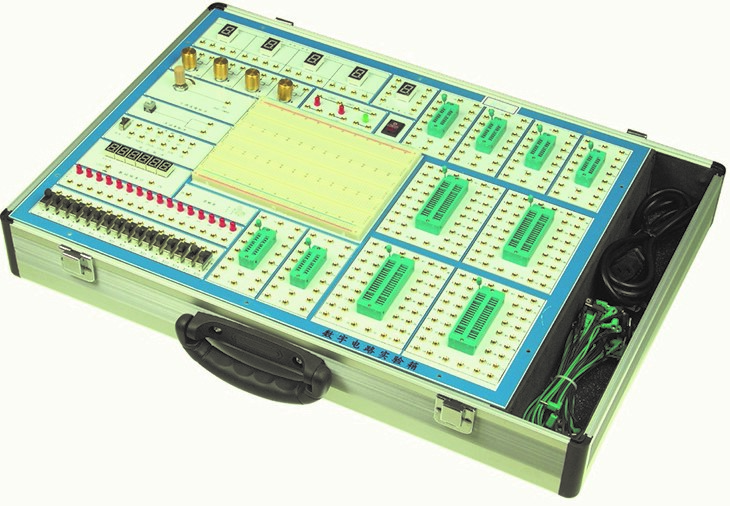

SB-SD1型数字电路实验箱
数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点：使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
☆SB-SD1型系统组成
（1）电源：交流输入：220V±10%,50HZ
直流输出：±12V/0.2A、5V/2A
（2）手动单脉冲电路2组：每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
（3）连续脉冲,输出均为TTL电平：固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度数字频率计,测量范围：0-9.9999MHZ误差<1HZ（由CPLD芯片设计）（5）逻辑电平的输入与显示：
A、十六位独立逻辑电平开关：可输出"0"、"1"电平（为正逻辑）。
B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
（6）数码管显示：6位由八段LED数码管组成的BCD码译码显示电路；
（7）时序发生器及启停控制电路。
（8）台湾产面包板二块(1600孔)
（9）集成电路插座全部采用开关式锁紧插座,淘汰了大部分厂家所采用的双列直插式IC座,从而使IC器件插拔方便、接触可靠、不易损坏。设有：20芯锁紧插座2只,40芯锁紧插座4只,16芯锁紧插座4只。
（10）各阻值电位器2只。
(11)三态逻辑笔功能。红色：高电平；绿色：低电平；橙色：高阻。
☆推荐实验项目
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试（半加器、全加器及逻辑运算）
5．数据选择器及其应用
6．血型关系检测电路和表决电路
7．RS触发器的功能与测试(三态输出触发器及锁存器)
8．JK触发器逻辑功能及主要参数测试
9．移位寄存器的功能测试
10．十进制计数器（CMOS同步二进制计数器实验）
11．异步计数器
12．同步计数器
13．计数、译码、显示电路实验
14．555集成定时器及应用
15．序列检测器
16．数-模转换器
17．追随比较型A/D转换电路
18．人工控制交通灯控制器
19．汽车尾灯控制电路
20．数字钟电路的设计
21.时序电路测试及研究
22.波形产生及单稳态触发器
23.A/D转换电路;
24.D/A转换电路;
