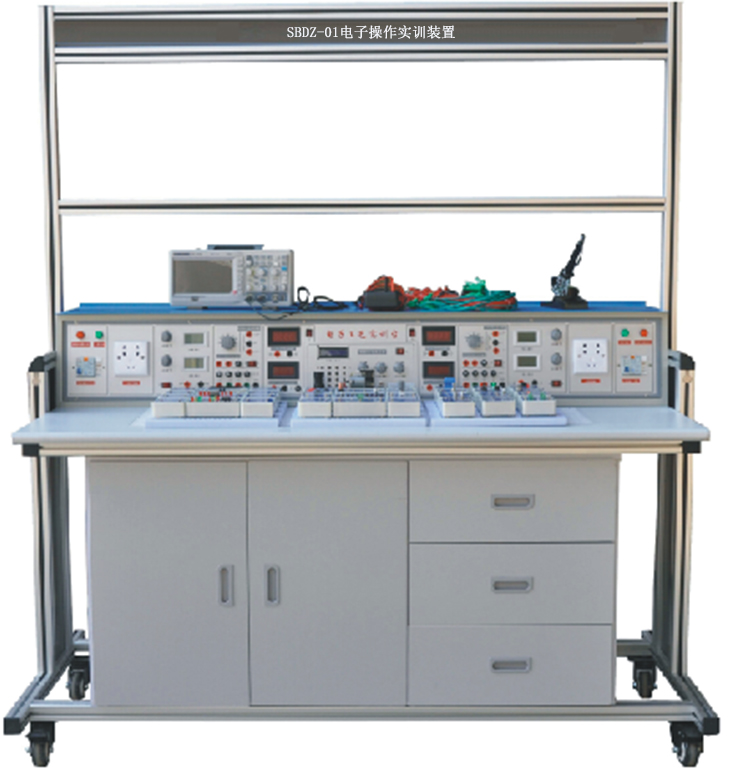

SBDZ-01电子操作实训装置
一、总体概述
结合生产实际和职业岗位的技能要求,适合模拟与数字电路模块的教学与实验实训,还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
二、电子操作 技术指标
1.工作电源：两相三线AC 220V±10%? 50Hz
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高为1600×700×1800mm
4.整机功耗：1.5KW
5.安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、电子操作 功能特点
电子操作实训装置大体构成上分：铝合金活动框架、电源台。
铝合金活动框架：框架上面可以放标准挂板模块,可随意扩展,完成多门多种实验,另配置1个活动柜,方便存放所需工具和实验元件盒。
电源台：由两路相互独立、对称的实验电源和仪表组组成,可同时满足2人在同一实验台上完成不同的实验内容方便实训考核,装置采用单相电源供电,并配有带漏电保护的空气开关,熔断器以确保使用安全。
实验电源每路配置：一组可调的直流电源0～24V/2A,并带有过载、短路软保护功能,软保护的值还可进行调节；一组3～24V交流电源,七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V）,一只精密数字电流表（DC 2000mA）；以及8路单相电源插座,可以方便设备、仪表的扩展时使用。
四、电子操作 配置清单
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备 注 |
1 |
电子工艺实训桌 |
1600*850*1800mm |
1 |
张 |
铝合金框架 |
2 |
电子工艺电源台 |
1515*230*230 mm |
1 |
台 |
钢质 |
3 |
示波器 |
UTD2052CL |
1 |
台 |
|
4 |
函数示波发生器 |
UTG9002C-II |
1 |
台 |
|
5 |
学生凳 |
2 |
张 |
【配套工具】
序号 |
名称 |
数量 |
1 |
烙铁（带架） |
1 |
2 |
剥线钳 |
1 |
3 |
斜口钳 |
1 |
4 |
尖嘴钳 |
1 |
5 |
十字螺丝刀 |
1 |
6 |
一字螺丝刀 |
1 |
7 |
一字螺丝刀（小） |
1 |
8 |
十字螺丝刀（小） |
1 |
9 |
美工刀 |
1 |

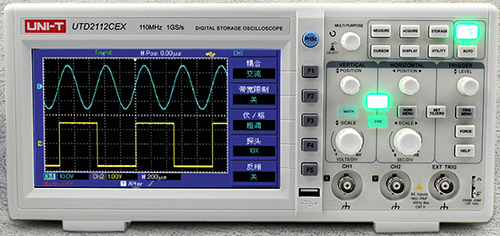

数字示波器（UTD2052CL）
通道数 |
2 |
带宽 |
50MHz |
最大采样率 |
1Gs/s |
上升时间 |
≤3.5ns |
存储深度 |
32kpts(每通道) |
波形捕获率 |
≥2000wfms/s |
垂直灵敏度(V/div) |
1mV/div~20V/div |
时基范围(s/div) |
2ns/div~50s/div |
存储方式 |
设置,波形,位图 |
触发方式 |
边沿,脉宽,交替 |
接口 |
USB OTG |
一般特征 |
|
电源 |
100-240VAC, 40-440Hz |
显示 |
7英寸64K色TFT LCD ,800×480 |
机身颜色 |
白+灰 |
机身重量 |
2.2 Kg |
机身尺寸 |
306mm×147mm×122mm |
标准配件 |
探头×2(1:1,10:1可切换)、电源线、USB连接线、软件光盘 |

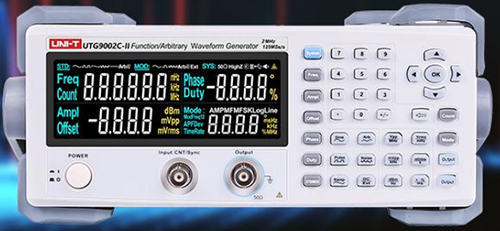

函数信号发生器（UTG9002C-II）
型号 |
UTG9002C-II |
|
指标类型 |
指标参数 |
|
通道数 |
单通道 |
|
通道带宽 |
2MHz |
|
采样率 |
125MSa/s |
|
垂直分辨率 |
14bits |
|
波形 |
正弦波、方波、脉冲波、斜波、噪声、直流、任意波(内置20组) |
|
扫描方式 |
对数、线性 |
|
输出特性 |
||
输出阻抗 |
50Ω/高阻 |
|
幅度范围 |
1mVpp～10Vpp（50Ω） |
|
2mVpp～20Vpp（高阻） |
||
精度（1kHz正弦波） |
幅度设置值的3%±2mV |
|
直流偏移范围 |
-5Vpp～5Vpp(50Ω)（AC+DC） |
|
-10Vpp～10Vpp(高阻)(AC+DC) |
||
偏移精度 |
偏置设置值的±3%± 幅度设置值的1.5%±2mV |
|
幅度分辨率 |
1mV |
|
幅度平坦度 |
＜100kHz ???????0.1dB |
|
100kHz～5MHz ??0.3dB |
||
正弦波 |
||
频率范围 |
1μHz～2MHz |
|
分辨率 |
1μHz |
|
谐波失真（典型值） |
测试条件：输出功率0dBm |
|
DC～20kHz ????-55dBc |
||
20kHz～1MHz ??-50dBc |
||
1MHz～5MHz ???-40dBc |
||
总谐波失真（典型值） |
DC～20kHz,1Vpp＜0.2% |
|
方波/脉冲波 |
||
频率范围 |
1μHz～2MHz |
|
频率范围分辨率 |
1μHz |
|
上升/下降时间 |
＜50ns（典型值,1kHz,1Vpp） |
|
过冲（典型值） |
＜2%（50Ω） |
|
占空比 |
0.01%～99.99% |
|
小脉宽 |
≥80ns |
|
抖动（典型值） |
1ns+周期的100ppm |
|
三角波/斜波 |
||
频率范围 |
1μHz～200kHz |
|
频率范围分辨率 |
1μHz |
|
非线性度 |
3%±2 mV（典型值,1kHz,1Vpp,对称性50%） |
|
斜波对称性 |
0.0%-100.0% |
|
小边沿时间 |
≤35ns |
|
任意波 |
||
频率范围 |
1μHz至1 MHz |
1μHz至1 MHz |
类型 |
Up_tri,log,AbsSine,AmpALT,AttALT,EEG_A,Cardiac,GaussianMonopulse,GaussPulse,LogNormal,Lorentz,Sinc,SineVer,StairUD,Trapezia Pulseilogram,VOICE,StepResp,TV,Radar,共20组。 |
|
扫频 |
||
载波 |
正弦、方波、斜波 |
|
类型 |
线性、对数 |
|
扫频时间 |
1ms～500s±0.1% |
|
触发源 |
内部、外部 |
|
AM调制 |
||
载波 |
正弦、方波、斜波、任意波 |
|
源 |
内部/外部（前面板BNC） |
|
调制波 |
正弦、方波、噪声、任意波 |
|
调制频率 |
2mHz～50kHz |
|
调制深度 |
0%～120% |
|
FM调制 |
||
载波 |
正弦、方波、斜波、任意波 |
|
源 |
内部/外部（前面板BNC） |
|
调制波 |
正弦、方波、噪声、任意波 |
|
调制频率 |
2mHz～50kHz |
|
频偏 |
1MHz(大) |
|
频率计 |
||
输入电平 |
TTL兼容 |
|
输入频率 |
100mHz～100MHz |
|
频率分辨率 |
6位/秒 |
|
耦合方式 |
直流 |
|
选配功率输出 |
||
后面板连接器 |
||
接口 |
||
标配 |
USB Device |
|
显示 |
||
显示类型 |
EBTN LCD |
|
电源 |
||
电源电压 |
110V~240VACrms,50Hz/60Hz |
|
