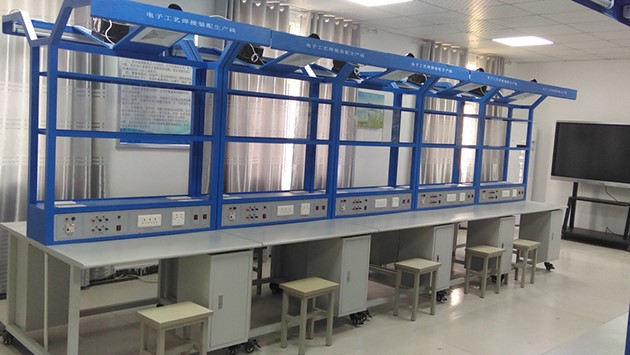

SBGYD-01C电子设计及操作台
一、技术性能
1.输入电源：220V±10% 50Hz
2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
3.装置容量：＜200VA
4.外形尺寸：单个实训台的尺寸为1.6m×1.3m×2m（双面型）,两边工作台面宽度为500mm。
二、系统配置
电子设计及操作实训装置主要由实训台、电源箱、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1.实训台
电子设计及操作实训台上提供日光灯（用于照明）2个,透明的PVC板8个,可夹放原理图等资料,另外还配备三芯双联暗插座4个、两芯暗插座4个、工具柜4个,工作台面设有绿色防静电桌垫,整个装配线安全可靠。
★2.电源控制箱（共配1套）
输入电源为220V±10% 50Hz,最大电流20A,可以提供25套（既50工位）实训台的电源；及配备"基于物联网实验室安全用电智能控制系统"：
A、特点
当智能控制系统检测到有漏电或触电情景出现时,智能控制系统在0.1秒断开连接,保证人身和财产安全；智能控制系统本身有故障指示灯,用户可根据智能控制系统故障指示灯显示判断出当前故障状态,便于处理；智能控制系统有挂锁功能,需要检修时,在挂锁位置上锁,★防止他人上电,检修更安全。可以采集现场输出型装置数据,通过多种物联网通信方式上传至云端,实现本地设备的远程监控。
B、功能
基于物联网实验室安全用电智能控制系统,可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上,并以图表的形式提供可视化的用电信息查询功能；运用数据库技术实时监测用电设备和线路运行状况,对异常状况及时告警,从而预防电气火灾；运用用电系统故障定位技术及时发现并精准定位用电故障点,自动生成故障报告,协助用户第一时间修复用电系统故障；运用电能质量监测技术实时分析和评估电能质量问题,并提供定制化的治理方案,协助用户获得优质电能；运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据,基于数据发掘节能潜力,从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。
C、基于物联网实验室安全用电智能控制系统由执行装置与网机组成,技术参数分别为：
1）、执行装置技术参数
（1）极数：3P+N
（2）脱扣特性：C（5-10）In D（10-14）In
（3）额定电流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）额定电压：Ue AC 230V/400V
（5）额定频率f：50Hz
（6）额定短路分断能力：Icu10kA
（7）壳架等级额定电流：Inm63A
（8）缺相保护：设备防烧毁保护模式
（9）漏电保护：元器件损坏保护模式
（10）过载保护：电流过大防烧毁模式
（11）短路保护：碰线防烧毁模式
（12）挂锁保护：便于维修安全
（13）过温保护：可监测线路温度
（14）过欠压保护：防止造成人身事故和机械设备损坏
（15）漏电或触电时0.1秒断开
（16）故障指示灯,便于查看工作状态
★（17）挂锁功能,检修更方便
2）、网机技术参数
（1）内置STM32F103C8T6主控芯片
（2）外置8M无源晶振
（3）采用SP3485作为485通信芯片
（4）485防浪涌保护
（5）标准RS485接口,可直接串口设备
（6）智能型数据终端,便捷实现数据传输功能
★（7）提供强大的中心管理软件,方便设备管理
★（8）提供便捷的软件升级和固件更新服务
★（9）提供数据库数据备份,方便查看历史数据
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）电源：AC220V
（13）功耗：1.5W
（14）工作温度：-25℃ - +70℃
（15）工作湿度：95%
（16）WiFi版最大下行传输速率：64kbps
（17）WiFi版最大上行传输速率：32kbps
提供有效、权威的证明文件,证实该产品的可靠、安全、先进性。
3.实训挂件（4套/台）
1）直流电源单元
提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
4.功率输出函数发生器（2套/台）：
(1)采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。
(2)大屏幕LCD显示输出频率、波形、减值。
(3)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（0.1HZ-- 1KHz）。
(4)频率范围: 0.1HZ~3MHz,采用数字键盘直接输入数字设定频率。
(5)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
(6)方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
(7)内外测频功能：频率计最高测量范围0.1HZ -100MHz,自动换档。
5.实训线路板（4套/台）
序号 |
实训线路板 |
能力目标 |
1 |
光控音乐门铃 |
了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理 |
2 |
可调式串联型晶体管稳压电路 |
了解复合管的使用,掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
3 |
集成稳压电源 |
了解三端集成稳压电源LM317的接线方法和应用 |
4 |
文氏桥振荡器 |
掌握运放741的工作特点及振荡器的工作原理和应用 |
5 |
模拟"知了"电子电路 |
掌握多谐振荡器和音频振荡器的工作原理及应用； |
6 |
门锁防盗报警器 |
进一步了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理 |
7 |
六管超外差式调幅收音机 |
掌握收音机的工作原理及调试方法 |
8 |
编码电子锁电路 |
了解CD4011、74LS20、74LS74芯片的应用,掌握编码电子锁电路的工作原理 |
9 |
七彩循环装饰灯控制器 |
熟悉七彩循环装饰灯控制器原理,通过安装制作七彩循环装饰灯控制器,使学生进一步熟悉电子电路的制作工艺 |
6.实训工具套件（4套/台）：UT33B+数字式万用表1只,元件盒5只,电烙铁及烙铁架1套,剪刀1把,镊子1把,吸锡器1把,验电笔1支,斜口钳1把,一十字螺丝刀各一把。
7.配套教学资源：
★1：无纸化考核平台（基于云平台无纸化理论试题库考试系统）（具有软件著作权,网络版）
1.用户登录
输入用户名、密码、验证码,点击登录按纽,登录到系统。
2.用户注册
用户登录画面,点击注册按纽,打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别,点击注册按纽,注册成为学员。
3.用户管理
老师用户登录系统后,点击菜单用户管理,打开用户管理画面。用户管理画面,显示所有用户列表信息,包括学员与老师。
3.1用户查询:用户管理画面,选择考试级别、输入用户名、准考证号、姓名,点击检索按纽,根据条件显示用户信息列表。
3.2添加用户:用户管理画面,点击添加按纽,打开用户添加画面。选择用户类别,输入用户名、姓名、密码、确认密码,点击确定按纽,保存用户信息。
3.3修改用户:用户管理画面,选择某一条信息,点击编辑按纽,打开用户信息编辑画面。选择用户类别,输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别,点击确定按纽,保存用户信息。
3.4用户删除:用户管理画面,选择数据前选择框,点击删除按纽,删除所选用户信息。
4.级别管理
4.1级别查询:老师用户登录系统,点击级别管理,打开级别管理画面,输入级别名称,点击检索按纽,根据条件显示级别信息。
4.2添加级别:级别管理画面,点击添加按纽,打开添加级别画面。输入级别名称,点击确定,保存级别信息。
4.3修改级别:级别管理画面,选择数据前某一个选项框,点击编辑按纽,打开级别修改画面。输入级别名称,点击确定,保存级别信息。
4.4删除级别:级别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
5.题库类别管理
5.1题库类别查询:老师用户登录系统后,点击题库类别,打开题库类别管理画面。输入题库类别名称,点击检索按纽,根据输入条件显示题库类别信息列表。
5.2添加题库类别:题库类别管理画面,点击添加按纽,打开题库类别添加画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
5.3修改题库类别信息:题库类别管理画面,选中某一行选择框,点击编辑按纽,打开题库类别修改画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
5.4删除题库类别信息:题库类别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
6 .题库管理
6.1题库查询:教师用户,登录系统后,点击题库管理,打开题库管理画面。选择题库级别、题库类别、试题类型,输入题目名称,点击检索按纽,根据条件显示题库列表信息。
6.2添加单项选择题:题库管理画面,点击添加按纽,打开题目添加画面。选择题库级别、题库类别、题目类型为单项选择题。输入题目名称,选择正确的答案选项,点击确定,保存单项选择题信息。
6.3添加多项选择题:题库管理画面,点击添加按纽,打开题目添加画面。选择题库级别、题库类别、题目类型为多项选择题。输入题目名称,选择正确的答案选项,点击确定,保存多项选择题信息。
6.4添加判断题信息:题库管理画面,点击添加按纽,打开题目添加画面。选择题库级别、题库类别、题目类型为判断题。输入题目名称,选择正确的答案选项,点击确定,保存判断题信息。
6.5导入Excel题目信息
题目添加画面,点击下载模板按纽,下载题目批量录入Excel模板。
在模板中,输入题目名称,选择题库级别、题库类别、试题类型,正确答案,答案内容等信息并保存。
在画面中选择保存后的文件,点击导入按纽,进行题目批量导入。
6.6题目信息修改:题库管理画面,选中某一行选择框,点击编辑按纽,打开题库修改画面。选择题库级别、题库类别、题目类型,输入题目名称、答案、选择正确的答案选项,点击保存修改题目信息。
6.7删除题目信息:题库管理画面,选中某一行选择框,点击删除按纽,点击确定按纽删除题目信息。
7.试卷管理
7.1试卷查询
教师用户,登录系统后,点击题库管理,打开试卷管理画面。选择试卷级别、考核类型,输入试卷名称,点击检索按纽,根据条件显示试卷信息。
7.2添加试卷:试卷管理画面,点击添加按纽,打开添加试卷画面。
7.3自动抽题
试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击自动抽题按纽,打开自动抽题画面。
7.4手动组卷
试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击进入手工组卷,打开手工组卷画面。
7.5编辑试卷:试卷列表,点击某一选项框,点击编辑按纽,打开试卷信息编辑画面。如果该试卷未参加考试,才能编辑,否则无法编辑试卷信息。修改试卷信息,自动抽题或手工抽题,点击保存试卷按纽,保存试卷信息。
7.6删除试卷:试卷列表,点击某一选项框,点击删除按纽,删除试卷信息。
7.7启用试卷
试卷管理画面,点击某一选项框,点击启用,启用选择的试卷为当前使用试卷,并提供给学生考试。
7.8打印试卷:试卷列表画面,点击某一选项框,点击打印按纽,打开试卷打印画面。
8.模拟成绩
8.1模拟成绩查询
教师用户,登录系统点击模拟成绩菜单,打开模拟成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示模拟成绩信息。
8.2模拟成绩详细:模拟成绩列表画面,点击第一次模、第二次模拟、第三次模拟,打开模拟成绩详细画面。
模拟成绩根据专业显示,总分、总题数、正确题数,评价信息。
8.3导出成绩:点击导出按纽,将成绩导出为Excel文件格式。
9.实战成绩
9.1实战成绩查询:教师用户,登录系统点击实战成绩菜单,打开实战成绩列表画面。
输入检索条件：试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示实战成绩信息。
9.2导出实战成绩:点击导出按纽,将实战成绩导出为Excel文件。
10.在线考试
10.1在线考试
学生用户,登录系统,点击在线考试按纽,打开在线考试信息画面。
在线考试分为模拟与实战考试,模拟考试分为三次考试,首次回答该试卷所有题目信息,第二次,第三次分别为回答上一次错误题目信息,实战考试只考试一次。
点击开始模拟按纽,打开考试画面。依次回答试卷题目选项,下方为倒计时窗口,如果回答时间超过倒计时时间,将自动提交试卷。提交试卷时,如有未完成题目,系统会自动提示,并将题目内容标记为红色。点击确定可提交试卷。题目回答完成,提交试卷,显示考试成绩信息。
11.历史成绩
11.1历史模拟成绩查看:学生用户登录后,点击模拟成绩,可查看历史模拟成绩详细信息。
11.2历史实战成绩查看:学生用户登录后,点击实战成绩,可查看历史实战成绩详细信息。
★2.电子技能虚拟实训室软件（具有软件著作权,网络版）
一、产品概述
采用三维仿真技术而研制的仿真实训软件,包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元,基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高,是电子技能仿真实训室必备的主体软件。
二、软件特点
1.情景性：全部训练在三维场景下进行,学生犹如进入真实的施工现场,真实感极强,弥补了下现场难的困难。
2.过程性：软件以技能为核心,以施工工艺为主线,以技术规范为指导,以设备与工具的使用为基础,重视养成性训练,具有很强的实用性。
3．交互性：软件贯彻以学生为主体的思想,设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等,不仅可以供教师采用场景环境演示教学,更可以在网络环境下由学生自主地按照进程与提示操作,突出了技能训练。
4.完备性：软件重视教学设计,不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。
5.软件具有职业性、情境性、交互性、工艺性和智能性。
6.在设计上,采用分级模块化设计,结构清晰、便于重组。
7.在媒体表现上,采用二维、三维动画,具有强烈的情景带入感。
8.在内容设计上,力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。
9.本软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。
10.以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。
11.资源丰富,可服务于多种教学模式。
12.资源碎片化,每个模块可独立,实现资源的有效利用。
13.各个模块的内容详尽、系统,掌握维修电工核心技能的目的。
14.注重教学设计,把抽象的概念具体化、把虚拟的概念实际化。
三、软件总体要求
1、软件以部颁标准《职业技能培训（鉴定）维修电工 产品技术规范》为指南,以能力培养为本位,以就业为导向,突出技能训练。具有职业性、情境性、过程性、交互性与智能性等特点。可于维修电工职业技能仿真培训与鉴定、电工电子类专业电工技能仿真实训。
★2、软件重视教学设计,不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。把抽象的概念具体化、把虚拟的概念实际化。各个模块的内容详尽、系统,软件内容要掌握电子技能的核心目的。
★3、软件在设计上,采用分级模块化设计,结构清晰、便于重组。在媒体表现上,采用二维、三维动画,具有强烈的情景带入感。
★4、本软件不仅可以作为实训教学应用,还必须含有大量的原理动画演示,作为助教型软件素材应用于课堂教学环节。
★5、软件具备交互性：软件贯彻以学生为主体的思想,设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等,不仅可以供教师采用场景环境演示教学,更可以在网络环境下由学生自主地按照进程与提示操作,突出了技能训练。
四、模块列表
★1.仪器仪表
仪器仪表需包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等至少8个实训项目；每个实训项目中,根据不同内容的教学大纲要求,需包含各种仪器仪表的外形、面板、使用操作、考考你等不少于3个实训任务,其中,数字式万用表实训任务需包括外形、面板、测电阻、测电压（交、直流）、测电流、测二极管、测三极管、考考你；示波器项目中,当鼠标滑过面板上对应聚焦、亮度、旋钮等,对该部分作用均有文字描述显示。考考你实训项目,要求趣味性答题,运用游戏一样的模式,对正确与错误和时间的使用需做出记录。
2.导线加工
导线加工需包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等至少5个实训项目；每个实训项目中,根据教学大纲要求,需包含若干实训任务,各实训任务均配有考考你随机小测试,使用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。
3.检修工具
检修工具需包括焊接工具、钳口工具、剪切工具、紧固工具等至少4个实训项目；其中钳口工具项目的实训任务包括尖嘴钳、平嘴钳（扁口钳）、园嘴钳、钢丝钳、镊子、压接钳、网线钳等；根据相应的教学大纲,要求把各种检修工具清楚表示,并配有语音讲解功能。
4.焊接工艺需包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等至少6个实训项目；其中手工焊接项目的实训任务包括工具检测、焊锡丝的握法、电烙铁的握法（正握、反握、握笔）、五步焊接法、焊接质量鉴别、贴片元件等。根据相应的教学大纲,要求把焊接工艺清楚表示,图文并茂,并对重难点部分配有语音讲解功能。
5.电子器件
电子器件包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等至少12个实训项目；根据相应的教学大纲,要求把常用的电子元器件都能清楚表示,教学任务需包括分类、标识、检测、考考你等至少4部分,并对重难点部分着重练习,检测方法不少于2钟。
6.模拟电子技术
模拟电子技术包括射极偏置电路、基本放大电路、延时开关电路、ＲＣ震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等至少9个实训项目；根据相应的教学大纲,要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的,将主要掌握的知识点予以概括,了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等；电气电路与电路实物相互对比,当鼠标指向电气图某个器件时,相对应的实物也会放大显现；动画与配音结合,描述电路组成。原理动画应包括两部分：一是电路组成,以二维动画的形式表现并配有语音讲解；一是工作原理,通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器,通过进度条来控制动画进度,以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局,并设定故障现象,通过仪器仪表来测量找到故障点,最后分析故障原因,设置原理图,协助操作者了解相应原理,继而分析故障原因、列出查找方法,通过仪器仪表找到故障点,最后判定故障结果。
7.数字电子技术
数字电子技术包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等至少9个实训项目；根据相应的教学大纲,要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的,将主要掌握的知识点予以概括,了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等；电气电路与电路实物相互对比,当鼠标指向电气图某个器件时,相对应的实物也会放大显现；动画与配音结合,描述电路组成。原理动画应包括两部分：一是电路组成,以二维动画的形式表现并配有语音讲解；一是工作原理,通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器,通过进度条来控制动画进度,以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局,并设定故障现象,通过仪器仪表来测量找到故障点,最后分析故障原因,设置原理图,协助操作者了解相应原理,继而分析故障原因、列出查找方法,通过仪器仪表找到故障点,最后判定故障结果。
8.生产工艺
生产工艺包括器件准备、安装、焊接（喷涂助焊剂、干燥和预热、波峰焊、强迫风冷）、补焊调试、装配测试、包装入库等至少6个实训项目；根据教学大纲要求,需包含若干实训任务,并用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。
9.插装工艺
插装工艺包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等至少5个实训项目；据教学大纲要求,需包含若干实训任务,使用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。
10.SMT工艺
SMT工艺包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等至少4个实训项目；据教学大纲要求,需包含若干实训任务,并用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。其中SMT生产过程以流水线的产品生产说明SMT的生产过程,包括锡膏印刷、贴片、焊接、检测、手工补装、焊接、修整与检测、抽样实验、包装入库等,通过国内先进的某电视机生产线整体演示该过程。
11.收音机实训
收音机实训包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等至少10个实训项目；据教学大纲要求,每个实训项目还需包含若干实训任务；调试工艺实训要求分别练习静音调试、接线和动态调试三种,其中动态调试要求可以做到三点统调,在调试练习过程中,鼠标点击面板上对应的开关、旋转按钮等均伴有实物的仿真声音。软件要求教学设计合理,媒体表现方式丰富,交互性强等特点。
★3.印制板工艺仿真教学软件（具有软件著作权,网络版）
印制板工艺仿真教学软件,贯彻了教育部颁布的《职业院校数字校园建设规范》,按照仿真教学资源的情境性、过程性、职业性、沉浸性等标准,选择与其对应的最恰当的媒体表现形式而设计开发。该软件于生产厂商及学院拍摄取材,综合了学校和企业各自的特色,融入了合理的教学设计。
对于印制板的生产过程,主要采用视频的表现形式,再现了生产的真实环境,把现场工艺的原场景带进了课堂,让学生充分了解印制板生产方式和工艺流程,从而掌握工程操作技能。对于不容易观察的内容及可操作的技能点,则采用多媒体交互动画技术,从而达到更佳的学习认效果。
单元名称 |
模块名称 |
工艺内容 |
简介 |
前言 |
