电子产品制作实训台,百种（140种）常规

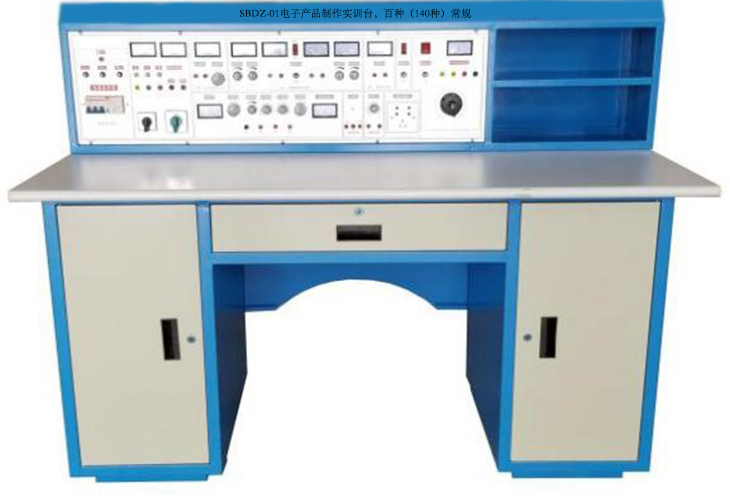

SBDZ-01电子产品制作实训台，百种（140种）常规

一、设备概述

电子产品制作实训装置配备各种交直流电源、信号源、仪表、电工电子实训模块、交流电路实训模块等。各模块的接口均已引至板上的专用插座，学生可自主搭接各种电工电子实训线路，

电子产品制作实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>等课程要求，也可完成<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>、<电力拖动控制>及<电气控制技术>等多门课程的综合应用、创新实训要求，并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制

它由透明有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

二、设备技术指标

1. 工作电源：三相五线 AC 3800V±10% 50Hz

2. 温度：－10～40℃；环境湿度：≤90%（25℃）

3. 外形尺寸：长×宽×高=1600×700×1200㎜

4. 整机功耗：≤1.0KW

5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点

1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。

2、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。

3、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。

四、设备基本配置及功能

本实训装置主要由电源控制屏、实训桌、电工电子透明实训模块、实训连接线等组成。

（一）电源控制屏

交流电源部分

提供三相固定380V交流电源,380V交流电源输出处设有过流保护，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过波段开关切换可指示三相固定380V交流电源输出电压。

设有AC380V和路AC220V（隔离变压器输出）交流电源输出接口，可为电工实验提供安全供工作电压。

低压交流电源：分3V、6V、9V、12V、15V、18V、24V七档可调，输出端具有短路保护功能，同时还提供带中心抽头双17V交流电源。

直流电源部分

1路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，电源输出有0.5级数字电流表、电压表指示。

直流电源包括±24V、±15V、±12V及±5V等八档电源

测量仪表

真有效值交流电压表一只

能对交流信号（20Hz～20kHz）进行真有效值测量，测量范围0～500V，量程自动判断、自动切换，精度0.5级，四位数码显示。

真有效值交流电流表一只

能对交流信号（20Hz～20kHz）进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。

直流数显电压表一只

测量范围0～1000V，分2V、20V、300V三档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级，具有超量程报警功能。

直流数显毫安表一只

测量范围0～2000mA，分20mA、200mA、2000mA三档，直键开关切换,三位半数字显示,精度0.5级，具有超量程报警功能。

功率输出函数发生器及频率计：

（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

（2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

（3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率。

（4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

（5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

（6）频率计最高测量范围100MHz，自动换档。

智能功率、功率因数表：

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储15组测量数据，供随时查阅。
