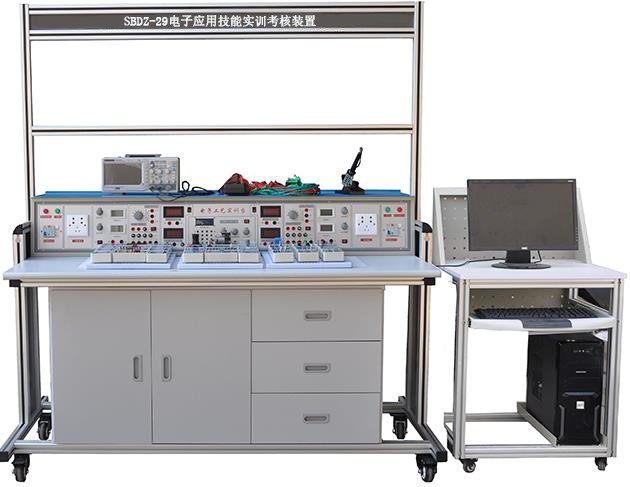

SBDZ-29电子应用技能实训考核装置
电子应用技能实训考核装置适合应用型本科院校、高等职业学校、中等职业学校的电子技术、电子信息、机电一体化、自动化、电子电器应用与维修、工业自动化控制、计算机应用等电子专业和非机电类专业的《单片机技术》、《模拟电子技术》、《数字电子技术》、《计算机原理》等课程的教学与实训。本设备是将实际应用中单元电路模块化。学生通过模块间的搭接,很方便就能搭建成各种实际产品,模块搭成产品的范围涉及家电,工业,无线等方面内容。单元模块电路包括传感器,信号处理,显示,执行本体,接口电路,微处理器等模块。模块都采用有机塑料盒装配,模块间采用排插和接线柱连接,使实训模块能够灵活按教学要求或竞赛要求搭建成各种实际产品。
二、电子应用技能实训考核装置技术指标:
（1）工作电源：两相三线AC 220V±10%? 50Hz
（2）温度：－10～40℃；环境湿度：≤90%（25℃）
（3）外形尺寸：长×宽×高=1600×850×1920mm
（3）整机功耗：≤700V.A
（1）安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
（2）交、直流电源
A.各档交流电源,包括3V、6V、9V、12V、15V、18V、24V、共7种2A；具有中心抽头的17V? 0? 17V
B.直流稳压电源（0~24V、2A）,由多圈电位器连续调节,输出最大电流为2A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2,负稳压度<10－2,纹波电压: <5mV。
C.各档直流电源,包括±12V及±5V电源
（3）功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
正弦波输出幅度 |
≥10V |
输出阻抗 |
50Ω |
失真度 |
<1%（0.1HZ-- 1KHz） |
频率范围 |
0.1HZ～3MHz,采用键盘直接输入数字设定频率 |
输出幅度 |
电位器调节,正弦波输出具有20db,40db衰减 |
方波占空比 |
可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
频率计最高测量范围 |
100MHz,自动换档 |
（4）电表
A.数字直流电流表（AX4模块单元）:测量范围：0～2000mA
B.数字直流电压表:测量范围：0～30V,输入阻抗：47K?/V
C.数字直流毫伏表:测量范围：0～2000mV
D.嵌入式多功能网络虚拟仪器（与开放实验室信息管理系统配套使用）
A、终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
B、基于LabVIEW虚拟仪器程序的编程方法,学生可自行设计各种虚拟仪器。
C、仪器包括
1）、双踪存贮示波器,多种同步方式,存贮深度可编程；
通道数：2路
带宽：20MHZ
分辨率：8位
电压范围：-10~+10V
存贮深度：64K
2）、频谱分折仪；
3）、数字三用表,可测电阻、电流、电压等；数字IO口通道数：8路IO输入电平：TTL输出电平：TTL电流驱动：20mA/通道
4）、四路智能远程电源控制
5）、数据具有上传与保存功能并能通过服务器显示
6)、提供LabVIEW虚拟仪器软件（拷贝版）
三、设备功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用塑料有机盒,兼作实物示教,一举多得。不仅包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
四、本设备可以完成的实训项目
（1）空调电路
模块配置
①SDM002-AVR单片机主机
②SDM507-半导体制冷片
③SDM605-四位数码管显示
④SDM404-NPN三极管驱动*2个
⑤SDM501-直流风机
⑥SDM311-红外发射
⑦SDM312-红外接收
⑧SDM504-蜂鸣器
⑨SDM105-空气质量传感器
（2）出租车计价器
模块配置
①SDM606-12864点阵液晶
②SDM001-MCS51单片机主板
③SDM403-8位独立按键
④SDM502直流电机
⑤SDM405 PNP三极管驱动
（3）综合报警器
模块配置
①SDM605-四位数码管显示
②SDM201-触摸按键
③SDM107-热释电红外传感器
④SDM112-红外反射
⑤SDM106-烟雾传感器
⑥SDM302-四种音乐
⑦SDM503-扬声器
⑧SDM001-AVR主机
（4）超声波测距
模块配置
①SDM001-MCS51单片机主机
②SDM111-超声波发射接收模块
③SDM605-四位数码管显示模块
（5）电子秤
模块配置
①SDM603-十进制计数器
②SDM104-称重传感器
③SDM201-ICL7135模数转换
④SDM406-4*4键盘
⑤SDM001-MCS51单片机主板
⑥SDM606-12864LCD屏
⑦SDM504-蜂鸣器
（6）电子语音播放万年历
模块配置
③SDM001-MCS51主机
④SDM605-12864点阵液晶
⑤SDM103-温度传感器18B20
⑥SDM403-8位独立按键
⑦SDM313-AK040语音
⑧SDM503-扬声器
（7）64*32点阵广告屏
模块配置
①SDM002-AVR单片机主机
②SDM601-64*32点阵模块
③SDM403? 8位独立按键
（8）酒精测试仪
模块配置
①SDM002-AVR主机
②SDM605-四位数码管显示
③SDM108-酒精传感器
④SDM403-8位独立按键
（9）频率计
模块配置
1)SDM303-三位计数器2个
2)SDM605-四位数码管显示2个
3)SDM603-十进制计数器
4)SDM307-脉冲信号发生
（10）声光控制小灯
模块配置
1)SDM101-声光控制
2)SDM405-PNP三极管驱动
3）SDM604-直流灯泡
4）步进电机控制
5） 两室温度控制
五、电子应用技能实训考核设备的配置
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
1 |
电子工艺实训桌 |
带万向轮灵活移动 |
1 |
张 |
铝合金框架 |
2 |
电子工艺电源台 |
1 |
台 |
铁质 |
|
3 |
函数发生器0.1HZ~2MHZ |
1 |
台 |
已装实训台上 |
|
4 |
数字频率计（可内测与外侧） |
100MHz |
1 |
台 |
已装实训台上客户无须另购 |
5 |
工具 |
1 |
套 |
见表一 |
|
6 |
电子元件模块 |
配有10块放置板 |
1 |
套 |
见表二 |
7 |
实验连接线 |
1 |
套 |
1套 |
|
8 |
2004 DXP6.0PCB绘图软件 |
1 |
套 |
拷贝版 |
|
9 |
KeilC51软件 |
1 |
套 |
拷贝版 |
|
10 |
开放式实验室管理系统 |
1 |
套 |
附1 |
表一 、配套工具
序号 |
名称 |
型号/规格 |
单位 |
数量 |
1 |
烙铁（带架） |
35W |
套 |
1 |
2 |
剥线钳 |
鸿义 |
把 |
1 |
3 |
斜口钳 |
6寸 |
把 |
1 |
4 |
尖嘴钳 |
6寸 |
把 |
1 |
5 |
十字螺丝刀 |
新发 |
把 |
1 |
6 |
一字螺丝刀 |
新发 |
把 |
1 |
7 |
一字螺丝刀（小） |
得力 |
把 |
1 |
8 |
十字螺丝刀（小） |
得力 |
把 |
|
9 |
美工刀 |
把 |
1 |
表二、 电子模块（元件盒）
序号 |
模块名称 |
数量 |
单位 |
1 |
SDM001-MCS51主机 |
1 |
个 |
2 |
SDM101-声光控制 |
1 |
个 |
3 |
SDM102-温度传感器LM35 |
1 |
个 |
4 |
SDM103-温度传感器18B20 |
1 |
个 |
5 |
SDM104-称重传感器 |
1 |
个 |
6 |
SDM105-空气质量传感器 |
1 |
个 |
7 |
SDM106-烟雾传感器 |
1 |
个 |
8 |
SDM107-热释电红外传感器 |
1 |
个 |
9 |
SDM108-酒精传感器 |
1 |
个 |
10 |
SDM109-PT100传感器 |
1 |
个 |
11 |
SDM111-超声波发射接收 |
1 |
个 |
12 |
SDM112-红外反射 |
1 |
个 |
13 |
SDM201-触摸按键 |
1 |
个 |
14 |
SDM202-音频功放 |
1 |
个 |
15 |
SDM203-ICL7135 |
1 |
个 |
16 |
SDM204-反相器 |
2 |
个 |
17 |
SDM301-倒车音乐 |
1 |
个 |
18 |
SDM302-四种音乐 |
1 |
个 |
19 |
SDM303-三位计数器 |
2 |
个 |
20 |
SDM305-单稳态电路 |
2 |
个 |
21 |
SDM306-双稳态电路 |
2 |
个 |
22 |
SDM307-脉冲及信号产生 |
1 |
个 |
23 |
SDM308-无线接收 |
1 |
个 |
24 |
SDM309-无线发射 |
1 |
个 |
25 |
SDM310-多段语音录放 |
1 |
个 |
26 |
SDM311-红外发射 |
1 |
个 |
27 |
SDM312-红外接收 |
1 |
个 |
28 |
SDM313-AK040语音 |
1 |
个 |
29 |
SDM401-直流电机驱动 |
1 |
个 |
30 |
SDM402-直流继电器 |
1 |
个 |
31 |
SDM403-8位独立按键 |
1 |
个 |
32 |
SDM404-NPN三极管驱动 |
2 |
个 |
33 |
SDM405-PNP三极管驱动 |
2 |
个 |
34 |
SDM406-4x4键盘 |
1 |
个 |
35 |
SDM501-直流风机 |
1 |
个 |
36 |
SDM502-直流电机 |
1 |
个 |
37 |
SDM503-扬声器 |
2 |
个 |
38 |
SDM504-蜂鸣器 |
1 |
个 |
39 |
SDM505-步进电机 |
1 |
个 |
40 |
SDM506-加热模块 |
1 |
个 |
41 |
SDM507-半导体制冷片 |
1 |
个 |
42 |
SDM601-64*32点阵 |
1 |
个 |
43 |
SDM602-交通灯显示 |
1 |
个 |
44 |
SDM603-十进制计数器 |
2 |
个 |
45 |
SDM604-灯泡 |
2 |
个 |
46 |
SDM605-四位数码管显示 |
2 |
个 |
47 |
SDM606-12864点阵液晶 |
1 |
个 |
48 |
SDM607-综合显示 |
1 |
个 |
49 |
大小头转接线红色 |
5 |
条 |
50 |
大小头转接线黑色 |
5 |
条 |
51 |
单片机连线60CM(红色) |
5 |
条 |
52 |
单片机连线60CM(红色) |
5 |
条 |
53 |
单片机连线40CM(黄色) |
10 |
条 |
54 |
单片机连线40CM(绿芭) |
10 |
条 |
55 |
单片机连线40CM(蓝色) |
10 |
条 |
56 |
单片机连线20CM(黄色) |
10 |
条 |
57 |
单片机连线20CM(绿色) |
10 |
条 |
58 |
单片机连线20CM(蓝色) |
10 |
条 |
59 |
8针排线(彩色) |
10 |
条 |
60 |
双头3针排线37CM |
2 |
个 |
61 |
集成18B20 |
2 |
个 |
62 |
集成LM35 |
2 |
个 |
63 |
砝码20g |
5 |
个 |
64 |
RS232串口线(直通) |
1 |
个 |
65 |
九孔板 |
1 |
个 |
66 |
电源适配器12V/5A(DC-00819) |
1 |
个 |
67 |
SDMISP软件 |
1 |
个 |
68 |
PT100 |
1 |
个 |
69 |
培训资料 |
1 |
套 |
70 |
模块位置图 |
1 |
本 |
