低压配电实训系统,低压配电

SBJKDG-01型低压配电实训系统

1 .产品概述

《工厂供电》、《供配电技术》、《电力系统继电保护原理》是电气工程及其自动化、电力系统及其自动化等电力专业的专业课程，实践环节是这些课程的重要组成部分。通过本实验系统的各种操作实验，学生可以加深对理论的理解，培养和提高独立动手能力和分析、解决问题的能力。适用于"工厂供电"、"供配电技术"、"高级电工技术"、"电工基础"等多门专业课程的教学实验内容。

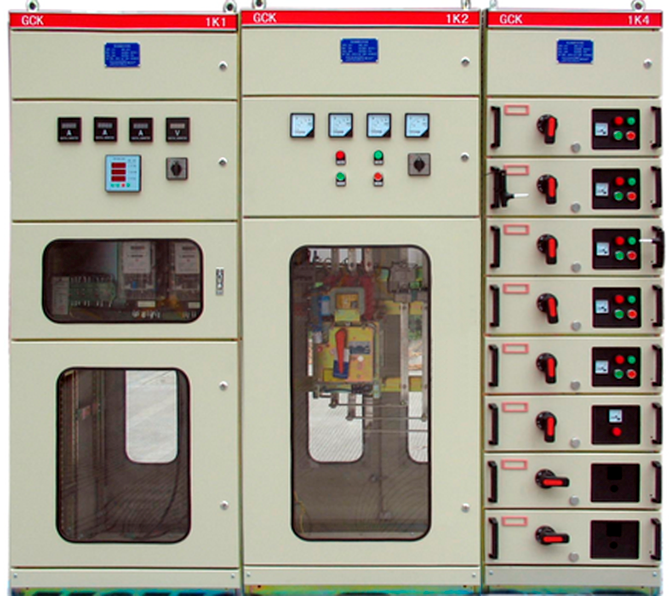

（参考图）

2 .产品特点

2.1 实用性强

本装置根据典型教学内容设计，在开发中征求了专业教师的建议、吸收了工程用中的实际经验。比较系统地实现了工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求。学员在实训中，还能够掌握正确的电路投切操作，倒闸操作，运行控制以及各种运行方式的调整操作规程。本装置结构清晰，运行灵活，操作方便，安全可靠。为学生提高实践技能建立了一个良好的实训平台。

2.2 综台性强

本装置综合了与工厂供电相关的微机线路保护，备自投等功能。采用的是工业现场产品，线路模型和电动机模型都能较典型的模拟工厂的现场状况，有利于进行理论分析和数值分析。

3、先进性

本装置综合微机继电保护，采用分层分布式控制方式，组建成集控制，保护，测量和信号为一体的综合自动化实训平台。体现了当前自动化技术和通信技术在供配电网的深刻变革。

2.1 产品主要参数

额定电压： 400v

额定电流：进线及母联开关 8OOA 馈出开关 10A .

最高工作电压： 69OV 额定绝缘电压： 69OV 额定频率： 50Hz

关柜型式：金属封闭固定式外壳防护等级： IP30

进出线方式为：下进下出

柜体尺寸（高＊宽＊深） 2200mm * 800mm * 600mm

备注：1、所有按钮、指示灯、继电器等均采用德力西或西门子等品牌

2、机箱外壳均采用 2mm 冷轧钢板表面静电喷塑，面板采用 2mm 铝板表面静电喷塑。

2.2 产品描述

2.2.1 开关柜外形平整美观，柜架采用冷轧钢板（厚度 2mm ）弯制后用螺栓组装而成，面板采用冷轧钢板（厚度为 2mm）表面静电喷塑。柜门和面板有足够机械强度和刚度，柜门前门采用单开门后门采用双开门，能承受所安装元件及短路时所产生的机械力和热力，并可以防止构成足以引起较大涡流损耗的磁性通路，不会因设备搬运、吊装、运输过程由于受潮、冷冻、撞击等因数而变形和损坏。

2.2.2 外壳顶部有盖板，防止异物、水滴落下造成母线短路。盖板的设置不影响设备正常运行时的通风和散热。

2.2.3 为防止事故扩大，开关柜的每一个功能小室之间有金属隔板，隔板的设置不影响母线误动作。

2.2.4 开关柜的结构使断路器或其他电气设备操作产生的振动不会引起继电器等二次设备误动作。

2.2.4.1 利用挡板或隔板（金属的或非金属的）将开关柜分成单独的隔室或封闭的防护空间，内部的隔离至少符合 IEC 60439 一 1 第 7 . 7 条形式 3b 的要求。

2.2.4.2 采用通风孔散热时，通风孔设计和安装应使得当熔断器、断路器在正常工作或短路情况时没有电弧或可溶金属喷出，通风孔设置不应降低设备的外壳防护等级。

2.2.5 开关柜组件内相同的部件和元件可互换。

2.2.6 开关柜的颜色：柜壳金属部件的标准颜色为驼灰色 ZZ4 。

2.2.7 安全要求：根据IEC 60529,最低的外壳防护等级为：

开关柜外部： IP 3X

开关柜内部： IP 2X

2.3 母线要求

2.3.1 母线性能：母线采用60*10mm铜排正常的温升、绝缘材料的老化和正常工作时所产生的振动不会造成载流部件的连接有异常变化，不同金属材料的热膨胀和电解作用以及实际温度对材料耐久性有一定的影响。

2.3.2 主母线和分支母线由螺栓连接的高导电率的铜排制成，符合规定的载流量，并包括下列特性： 2.3.2.1 母线接头经过镀银或搪锡处理。螺栓连接的方法，在不限制使用寿命的期间内，从标准的额定环境温度到额定环境温度到额定满载温度范围内（满足工 IEC60439 中关于允许温升的规定），螺孔周围的初始接触压力大体保持不变。

2.3.2.2 主母线支持件和母线绝缘物，为不吸潮、阻燃、长寿命的并能耐受规定的环境条件产品。在设备的使用寿命内，其机械强度和电气性能基本保持不变。

2.3.2.3 所有导体的支持件，能耐受相当于它所接的断路器的最大额定开断电流所引起的应力等动热稳定的要求。

2.3.2.4 母线规格及大小严格按订货图纸选用，如采用其他型式母线，其载流量不小于买方系统图中母线载流量大小，同时应考虑一下条件：

导体长期发热允许载流量
热稳定性的校验
动稳定性的校验
导体共振的校验

2.3.2.5 主母线、分支母线和母线连接部位带绝缘护套、加装绝缘盒，中性母线采用与相线相同的绝缘等级，绝缘

物的额定电压为 IO00V 。

2.3.2.6 接地母线由螺栓连接的高导电率的铜排制成，截面按 GB 7251 . 2 选择，并包括下列特性：

铜接地母线延伸至整段结构，并用螺栓接在每一面开关柜的框架上。
在每个接地母线的端头提供 L 型压接型端子，供买方连接接地线用。

2.3.2.7 柜内非绝缘母线标有色标。

2.4 柜体技术参数：

2.4.1 采用固定柜型，断路器采用万能式断路器。

2.4.2 母联柜及每个进线包含：

2.4.2.1 电涌保护器SPD（冲击电流 Iimp =65kA ，波形为 10 / 350 μs ；电压保护水平 Up≤2 ) :

2.4.2.2 跳闸、合闸控制开关；

2.4.2.3 指示灯（表示合一分一故障的指示灯颜色分别为红一绿一黄色） ;

2.4.2.4 智能电量测量仪表，带通讯模块（通讯数据包括电流、电压、有功、无功、功率因数、视在功率、频率、电度、开关状态、报警等，通讯协议为 RS485 MODBUS RTU )

2.5 一、二次系统

2.5.1 开关柜主接线方式为单母线分段，适于 IEC 60364 - 3 规定的 TN 一 S 系统。

一次系统由进线柜、母联柜、连接母排、大功率负载组成，卖方需提供设备一次主接线图、二次接线图、元件配件清单、设备实物图．在两进线柜内分别配置 3 个馈出线回路。

2.5 .2 主母线和分支母线由螺栓连接的高导电串的铜排制成，符合规定的载流量，并包括下列特性：

( 1 ）母线接头经过镀银或搪锡处理。螺栓连接的方法，在不限制使用寿命的期间内，从标准的额定环境温度到额定满载温度范围内（满足 IEC60439 中关于允许温升的规定），螺孔周围的初始接触压力大体保持不变。

( 2 ）主母线支持件和母线绝缘物，为环氧树脂材质。在设备的使用寿命内，其机械强度和电气性能基本保持不变。

( 3 ）所有导体的支持件，能耐受相当于它所接的断路器的最大额定开断电流所引起的力等动热稳定的要求．

（ 4 ）母线规格按买方电气单线图进线开关框架额定电流的 1.25 倍选用，同时满足以下条件：

导体长期发热允许载流量

热稳定性的校验

动稳定性的校验

导体共振的校验

( 5 ）主母线、分支母线和母线连接部位带绝缘护套、加装绝缘盒，中性母线采用与相线相同的绝缘等级，绝缘物的额定电压为1000V .

2.5.3 接地母线由螺栓连接的高导电率的铜排制成，截面按 GB 7251 . 2 并包括以下特性：接地母线由螺栓连的高导电率的铜排制成包括下列特性：

( l ）铜接地母线延伸至整段结构，并用螺栓接在每一面开关柜的框架上．

( 2 ）在每个接地母线的端头提供 L 型压接型端子，供买方连接接地线用．

2.5.5 二次接线

2.5.5.1 二次端子：

( 1 ）每个单元的控制元件均接到该单元内的端子排上．端子排选用凤凰牌防尘型端子。

( 2 ）控制、测量表计和继电器等端子排均为防潮、防过电压、阻燃、长寿命端子排．端子排的额定值不小于 10A， 500V ，并具有隔板、标志牌和接线螺钉．

( 3 ）供电流互感器用的端子排设计成短接型．端子排按单元分开排列。

( 4 ）每单元端子有20%的备用端子．

( 5 ）连接到一个端子桩头的导线不多于一根．对内部连线，在需要跳线的地方，可以接两根导线。端子排上的导线固定采用平头铜螺丝.

( 6 ）供买方外部连接用的端子，能连贯地连接一根电缆内的所有缆芯来布置，一根外部连线接至各自的引出端子桩头上。在所有端子的正前方，留出足够的、无阻挡的接近空间。

2.5.5.2 柜内主回路电缆截面不小于 2.5 mm2，额定耐压为 0.6/1kV ，并具有耐热、防潮、阻燃性能。要求有挠性的地方，采用多股导线。布线没有磨损和刀痕，并有足够的弯曲半径．所有电线绑扎固定，并在线束的两端使用导线标识牌。

2.5.5.3 控制回路的导线均选用绝缘电压不小于 0.45/0 .75kV ．截面不小于 1.5 mm2的多股铜绞线，其中电流互感器二次侧电流导线截面不小于 4.0mm2，导线两端均要标以编号，导线任何的连接部分不能焊接。对外引接电缆均通过端子排，出线端子用压接式鼻子．

2.5.5.4 抽屉二次接线采用插入式结构，并且柜内设备机械配合和间隙符合机械和电气距离的要求，控制和操作灵活、可靠。

2.5.5.5 所有单元均有足够的接线空间，便于买方电缆的接线；柜内电缆室设有安装支架便于电缆的固定．

2.6 大功率负载

1.5kW可调三相有功负载2套电机。

2.7 主要元器件参数：

2.7.1 低压实训柜内断路器：

2.7.1.1 断路器符合 IEC 60947-2 的要求．框架式断路器的操作机构为电动机及手动操作的弹簧储能型．断路器的额定和开断电流在数据表或单线图中详细列出．塑壳式断路器为手动操作机构．所有的操作手柄为原厂配套。进线开关带失压脱扣，设置失压试验开关。

2.7.1.2 额定参数：

2.7.1.2.1 额定电流： 800A

2.7.1.2.2 极数： 3P

2.7.1.2.3 操作及安装方式：热电磁式固定式

2.7.2 刀开关：额定电流 100A

万能断路器：型号DW-15 额定电流800A

2.7.3 电压扰动：在电压变化为±10%，频率变化为±1%的条件下，开关柜能在无损伤的情况下，满足额定技术参数连续正常运行

2.7.4 电流互感器：干式、二次 lA ，一次根据进线开关进行配置．精度为 0.5

2.7.5 表计：电压表、电流表、功率因数表、电度表、功率表等，一进线采用指针式，另外一进线采用数字式智能表．

2.7.6 指示灯：发光二极管．红灯指示运行、绿灯指示停运热备用、黄灯标示故障．标识开关储能。 2.8 变压器仿真模型：采用全透明（剖视）、内部结构分色展示、按比例缩小。包含：器身、油箱、冷却装置、保护装置、出线装置． 110KV 变压器模型．

2.9 变压器调压开关仿真模型： 110KV 变压器调压器模型．采用全透明（剖视）、内部结构分色展示、按比例缩小．能展示出调压开关动作过程。有灯光指示．

序号	型号、名称	设备规范及技术要求	数量
1	低压母线柜#1	开关采用国内知名品牌，电流800A，电压600V，柜内配备自投装置	1台
2	低压进线	进线开关采用国内知名品牌，电流800A，柜内各配三个出线回路，出线回路电流10A，塑壳开关，采用西门子等品牌，电流互感器变化二次1A。 1.5kW可调三相有功负载2套	2台
3	变压器仿真模型	采用全透明（剖视）、内部结构分色展示、按比例缩小。包含：器身、油箱、冷却装置、保护装置、出线装置． 110KV 变压器模型外形：长：50-80厘米，宽50-80厘米，高50-80厘米	1
4	变压器有载调压开关仿真模型	110KV 变压器调压器模型．采用全透明（剖视）、内部结构分色展示、按比例缩小．能展示出调压开关动作过程。有灯光指示外形：直径30厘米，高50-80厘米	1
5	立式电工实训网孔板		4
