低压电气装配工技能实训考核装置

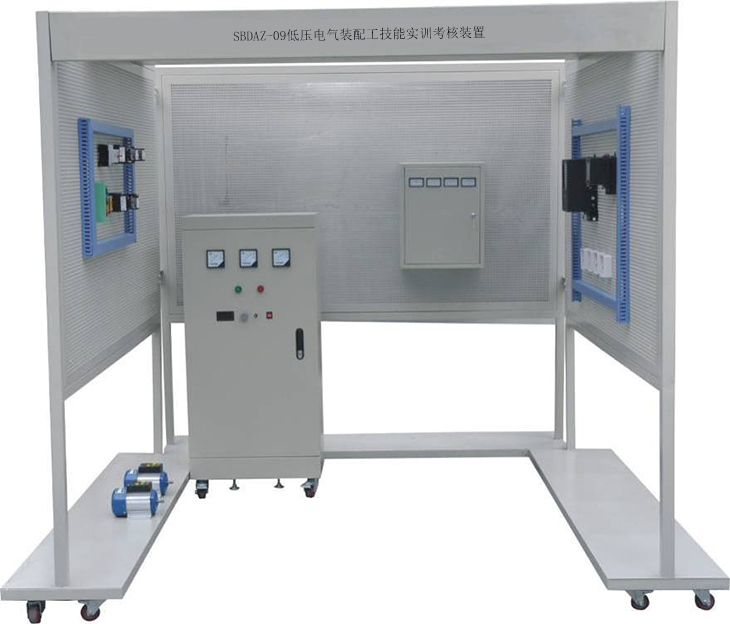

SBDAZ-09低压电气装配工技能实训考核装置

一、低压电气装配工技能实训考核装置总体要求

低压电气装配工技能在结构上以建筑模型（包含电缆敷设管道模拟、变压器及配电室、二次接线及室内布线室等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。

1.电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作

2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等

3.断路器安装采用小型断路器来模拟现场少油断路器

二、低压电气装配工技能实训考核装置技术性能

1. 输入电压：三相四线制（或五线制）380V±10% 50Hz

2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3. 装置容量：＜6kVA

三、低压电气装配工技能实训考核装置配备

1. 实训建筑模型

(1) 建筑模型是以框架式结构和万能式网孔板相结合的形式，实训房间底脚装有带刹车的万向轮，可以方便的移动。学生可以在房间里对电气动力设备进行安装、调试实训。

(2) 具有两个实训房间。一个实训房间模拟配电房（含有配电箱、低压开关柜、变压器柜），另一个房间为电气动力设备安装调试房间（可以完成电缆终端制作、电机实训、变压器实训、照明设备实训、线管、线槽、桥架布线）。

2. 交直流电源、电气设备配备

(1) 电源部分:三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10kV电网进线电压。提供直流220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组，并设有直流数显电压表及切换开关。设有10kV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。

(2) 实训元器件一套：配有（1.6A-2.5A）低压断路器一只、RL1-15 3A螺旋熔断器三只、2A直插式熔断器2只、380V交流接触器五只、接触器辅助触头五只、（5.5-8A）热继电器一只、快动按钮开关四只、按钮开关盒一只、数字式电动机综合保护装置一套、控制变压器一只、功率电阻三只、整流板一只、交流220V通电延时继电器二只、交流220V断电延时时间继电器二只、直流欠电流继电器一只、直流220V欠电压继电器一只、过电流继电器一只、交流220V声控感应开关一只、交流220V单极开关一只、镇流器一只、日光灯一只、日光灯座一只、启辉器一只、启辉器座一只、交流220V白炽灯泡三只、螺口平灯座一只、单相感应式电度表一只、电流互感器一只、三相四芯暗插座一只、单相三芯暗插座一只、φ20线管、进口2025线槽各十米、接线端子四十只等低压电器，用于完成动力和照明设备安装调试实训。

(3) 低电压开关实训柜一套：配有开关柜一套、400A胶板隔离开关一只、200A DW15万能式断路器一只，三相感应式无功电度表一只、三相感应式有功电度表一只、 400V/100V电压互感器一只、5A/5A电流互感器三只、400V电压表一只、0～５A电流表三只、功率因数表一只、电压指示切换开关一只、4*40母线夹三只、4*40母线若干、30W散热风扇一只、220V指示灯三只、RL1-15 10A螺旋熔断器三只、RT18 10A直插式熔断器2只、通用型接线端子四十只等。

(4) 变压器实训柜一套：配有变压器柜一套、5kVA干式变压器(带无载调压抽头)一只、40*40母线若干、智能型温湿度控制器一只、30W散热风扇一只、绝缘子若干。

(5) 配电箱二套：配有配电箱两只、150A断路器一只、100A断路器一只、50A断路器三只、10A单相空气开关二只、10A三相空气开关二只、220V指示灯十二只。

(6) 实训电缆一套：配有25M210kV带铠装电缆五米、25—50M2户内、户外、中间电缆附件各一套、电缆沟一组、挑架若干、电缆桥架二米。

(7) 电动机机组、变压器：配有电动机安装平台一套、350W直流电机一台、1.1kW三相鼠笼式异步电动机一台、5kVA干式变压器一台带无载分接头，分别可以正负5%和10%无载调压。

(8) 折叠式人字梯一把。

3. 仪器工具

(1) 配有电工常用工具二套：剥线钳一把、尖嘴钳一把、40W电烙铁一把、十字螺丝刀一把、一字螺丝刀一把、斜口钳一把等。

(2) 仪器一套：钳形电流表一只， 500V等级兆欧表一只，数字万用表一只等。

(3) 电缆终端附件制作工具一套：交流220 V带调温热风枪一只、YQK系列手动液压钳一把、铜鼻子三只、100W电烙铁一把、3M卷尺二把，小钢锯及锯片一套、电工刀一把等。
