电梯实训室建设方案,电梯实训装备

智能电梯装调与维护


智能电梯装调与维护, 电梯装调 ,电梯实训室主要能使学生熟悉电梯部件的安装过程和安装要求,结合各类检测设备的使用,对电梯安装质量能有效量化控制。结合电梯井道实际操作,可使学生的实际动手能力得到长足的发展,承担电梯教研室教学任务。电梯实训室主要面向电梯专业的学生,同时也面向机械系等其他系(其他学校/社会)学生等技能实训。
电梯实训室开设的主要实训项目为:了解电梯的分类及其基本规格和主要性能指标、国内外电梯生产与使用现状、电梯的基本结构;电梯运行速度给定曲线、运动系统动力学、各类交流调速电梯拖动系统的组成和工作原理;电梯的逻辑控制系统,重点讲述电梯集选控制系统的工作原理以外,还介绍了电梯门控制系统、电梯群控系统等内容;电梯的选用与设置、交通计算配置电梯;电梯的电气安装与调试;电梯的管理、维修和保养等内容。


智能电梯装调与维护技术参数及特点
1.输入电源:三相五线制 AC380V±10% 50Hz;
2.整机尺寸(对象+控制柜+电脑桌):4360mm×1000mm×3100mm;
3.设备高度仿真,按照实际电梯缩小比例设计,包含电梯全部要 素,电梯为四层,高度3.0米。透明结构设计,电梯内部结构、运行过程一目了然。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。
4.设备为二座四层群控电梯,每部电梯系统均由一台PLC控制,PLC之间通过通信模块交换数据,电梯外呼统一管理,接近现实中的楼宇电梯控制。学生通过本装置实训,不但可以练习单座电梯控制、提高故障的检测和排除能力,还可以学习电梯群控技术。
5.智能电梯具有机械故障设置和智能故障设置两种设置方式,方便考核。
三、结构组成及功能

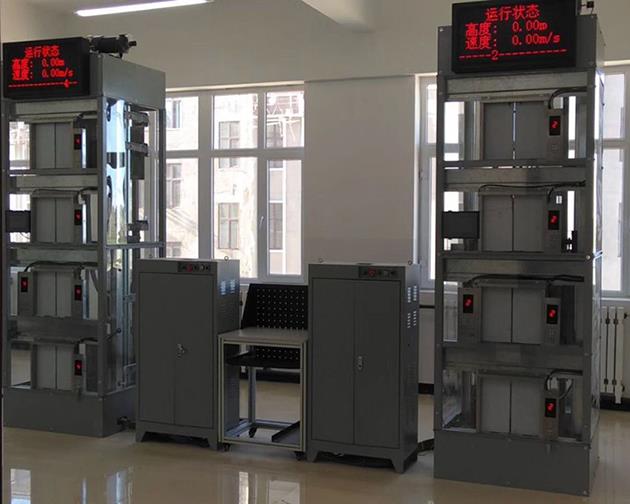

智能电梯由电梯控制柜和电梯模型组成,能实现按钮控制、信号控制、集选控制、人机对话等功能,两台电梯还可以智能群控、电梯远程监控和故障诊断。
电梯高仿真模型:包含驱动装置、轿厢及对重装置、导向系统、 门机机构、安全保护机构等组成。驱动装置由曳引机(带有制动器、 减速机、导向轮、工业编码器)、曳引钢丝绳和绳头组合等部件组成;导向系统由井道钢架、导轨、导靴等组成;门机机构由轿门、层门、 开关门机构、安全触板、门安全光幕保护、门机力矩安全保护、门套等部件组成;安全保护机构由超载装置、缓冲器、安全钳、限速保护装置、终端极限开关安全保护等部件组成;另外配有智能人机、信息系统(具有楼层、速度、轿厢高度实时反馈显示系统)、视频监控系统。
电梯电气控制柜 : 包 含 三 菱 FX3U-64MR/ES-A 、 三 菱 FR-D740-1.5KW 变频器、低压电气(继电器、接触器、热继电器、相 序保护器)、安全及门锁回路、智能考核系统等组成部分。
