SB-8C型电梯电气控制装调实训考核装置
一、产品概述
电梯电气控制装调实训考核装置是根据当前真实电梯电气原理,结合目前电梯专业人才紧缺的市场需求,针对电梯电气维修、电梯调试技能实训而开发的一种实训平台。适用于各本科院校、职业院校、技工类学校的电梯电气设计、电梯安装与维护、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构教学实训研究使用。
电梯电气控制装调实训装置控制采用全数字化的微机控制系统（VVVF）,电气元器件采用真实元器件,部分机构（如轿厢和井道）则采用模拟仿真机构的形式,安装在万能网孔框架上。整体设计采用可移动模块式结构。学生通过本装置深入的实训,能够基本掌握电梯电气控制原理、安装、维修、调试等技能。另外学生也根据电梯电气控制逻辑,以本装置为平台对电梯电气控制进行设计和改装。

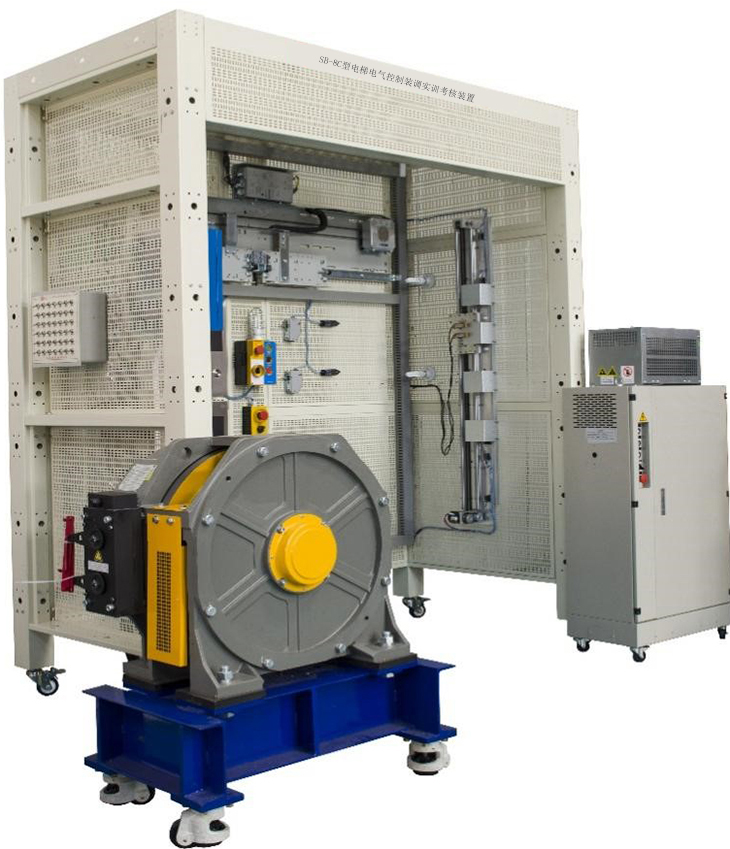

（注：图片仅供参考,具体以实物为准）
二、设备结构功能特点
电梯电气控制装调实训考核装置由电梯控制系统、曳引机、门机机构、安装框架、故障设计单元、电梯模拟运动单元等五大系统单元组成。
（一）电梯控制系统
电梯控制系统采用当前主流的"电梯一体化控制技术"即将电梯的控制主板和变频驱动的控制主板合为一块控制板的"电梯一体机"。它具有安全可靠、功能齐全、调速性能好、操作简便等许多优点。系统主要由默纳克NICE3000一体化控制主机、轿顶控制板（MCTC-CTB）、显示控制板（MCTCHCB）、轿内指令板（MCTC-CCB）、电源箱、轿厢操作盘、外呼盒、轿顶操作盒、底坑操作盒、安全开关等部件组成。
（二）曳引机
曳引机采用传统的有齿曳引机,曳引机架采用优质标准型钢焊接而成,底架采用万向轮架设可随时移动教学。曳引轮直径大电梯安全裕度高,具有传动比大,制动力矩强等优点。
（三）门机机构
门机采用则当前主流的永磁同步电机驱动、无级调速变频控制Jarless-Con中分永磁变频门机。能达到最佳的开门速度曲线,具有高效、可靠、操作简单、机械震动小等特点。同时具有同步电机转角自学习、门宽自学习、自动开关门演示、故障报警及自动保护等功能。
（四）安装框架
安装框架由独特设计的优质型钢做为骨架,四面由一块块方便拆装的网孔板拼装而成,方便安装电梯控制系统的各种电气元件、部件,框架底部装有万向轮可随时移动教学。
（五）故障设计单元
故障设计单元用于电气故障快速设置和恢复系统,教师根据教学需要,按照电梯电路原理、可以灵活的设置电气故障、最多可设置42个典型电梯电气故障,同时满足职业技能鉴定和竞赛需求、《电梯安装工》与《电梯维修工》标准要求。
（六）电梯模拟运动单元
由减速电动机、摸拟轿厢、摸拟井道及强迫减速开关、行程开关、极限开关、平层感应器、平层插板等部件组成,采用全开放式架构、并能直观的看到操作后电梯的运行情况、可以直观看到电梯平层过程,方便电气检测。
三、技术性能（参数）
工作环境：温度-10℃～+45℃,相对湿度＜70%(30℃),海拔＜1000m；
供电要求：AC380V±10%,AC220V±10%；
频率：50/60Hz；总功率：≥11KW；总重量：≤4000kg；
外型尺寸：2200mm×900mm×2400mm(长×宽×高）；
曳引机：
1.额定功率：11KW；
2.额定载重：1600kg；
3.电梯速度：0.5m/s；
4.极数：6；
5.额定电压：380V；
6.制动器电压：DC110V；
门机：
1.输入电压：AC220V±20%；
2.变频器额定频率：50/60Hz；
3.门机电机额定电压：AC100/125V；
4.门机电机额定功率：43/94W；
5.门机电机额定转速：180r/min；
6.门机电机极数：8；
7.开门方式：中分；
8.开门宽度：800mm。
四、设备主要配置
序号 |
品名 |
型号 |
数量 |
单位 |
1. |
电气控制系统单元 |
1 |
||
2. |
曳引机单元 |
1 |
||
3. |
门机机构单元 |
1 |
||
4. |
安装框架 |
1 |
||
5. |
故障设置单元 |
1 |
||
6. |
电梯模拟运动单元 |
1 |
||
7. |
轿顶板 |
1 |
||
8. |
指令板 |
1 |
||
9. |
轿顶检修盒 |
1 |
||
10. |
底坑上检修盒 |
1 |
||
11. |
底坑下检修盒 |
1 |
||
12. |
限速器开关 |
1 |
||
13. |
涨紧轮开关 |
1 |
||
14. |
安全钳开关 |
1 |
||
15. |
缓冲器开关 |
1 |
||
16. |
顶楼外呼盒 |
1 |
||
17. |
中间楼层外呼盒 |
1 |
||
18. |
底层外呼盒 |
1 |
||
19. |
轿内选层器盒 |
1 |
||
20. |
风扇 |
1 |
||
21. |
照明灯座及灯泡 |
2 |
||
22. |
配电箱（含空开） |
1 |
五、配套工具清单
序号 |
品名 |
型号 |
数量 |
单位 |
1. |
数字万用表 |
MY60 |
套 |
1 |
2. |
小十字螺丝刀 |
3寸新发 |
套 |
1 |
3. |
小一字螺丝刀 |
3寸新发 |
套 |
1 |
4. |
内六角板手（组套） |
PM-C9 |
套 |
1 |
5. |
一字螺丝刀 |
5*150 |
把 |
1 |
6. |
十字螺丝刀 |
5*150 |
把 |
1 |
7. |
卷尺 |
DL9003 |
把 |
1 |
8. |
一体机手持操作器 |
LCD |
个 |
1 |
六、实训项目
1.电梯电气系统主要组成部件认知实训；
2.控制器参数设置实训；
3.曳引机调谐实训；
4.电梯井道自学习实训；
5.曳引电动机变频驱动控制电路检测调节及故障查找实训；
6.轿内操纵箱控制电路故障查找及排除实训；
7.厅外召唤盒控制电路故障查找及排除实训；
8.轿顶检修箱控制电路故障查找及排除实训；
9.照明控制电路故障查找及排除实训；
10.通讯电路故障查找及排除实训；
11.控制电路故障查找及排除实训；
12.电源电路故障查找及排除实训。
