电气智能技术应用教学系统实验台

电气智能技术应用教学系统实验台

电气智能技术应用教学系统实验台，是为中高级职业院校、高等院校的机电技术应用、电气运行与控制、电子电气应用与维修等专业《可编程控制器技术》、《电气及 PLC 控制》、《PLC 及应用》、《变频调速技术》、《电机拖动控制技术》等课程的教学与技能实训要求职业技术教育、高等教育而开发的专业性模块化实训平台，符合中高级职业院校、高等院校学生的 “可编程序控制器技术”、“可编程序控制器的编程方法与工程应用”、“可编程控制器及其应用”等课程教学实验大纲的要求。能综合反映工厂自动化制造过程中所采用的控制技术、总线技术、安装技术、传感器技术等该装置集理论教学、技能实训、教学方法、教学评价于一体，根据学生的认知规律，利用现代技术手段，把 PLC 在工厂中的应用和 PLC 的理论教学、技能实训、教学方法、能力测评有机的融合在一起，采用软硬结合的方式，实现了理论模块教学、技能培训，达到了直接上岗工作的目的。

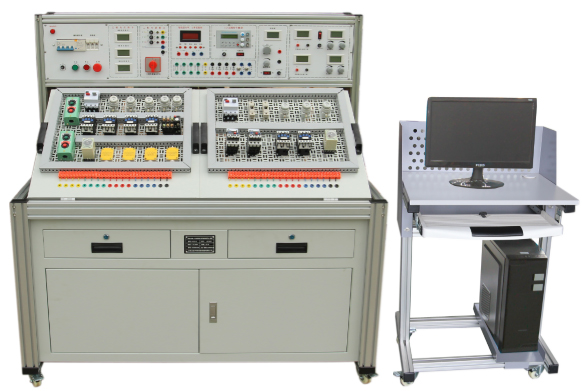

电气智能技术应用实训装置采用台式、钢木结构，台体表面喷塑，集成电脑桌键盘托，每台为两个工位。采用模块式结构，由实训台、电源控制屏、PLC 挂箱、系列模拟负载实训单元、实训网板、三相异步电机、伺服电机等部分组成。被控对象实训单元模块可在实训台上任意互换。

1 、电气智能技术应用实训台
（1）电气智能技术应用实训台上体采用垂直操作屏，操作屏下方为控制屏，包含电源输入输出及控制部分、仪表等，操作屏上部为实训操作区，可安装多个标准挂箱，该区域上下均留出安装挂箱的卡槽。
（2）实训台桌面采用高密度压缩板，表面防水、防火、坚固耐用
（3）实训台下方为抽屉和储物柜，预留电脑间，挂箱间，并可根据用户需要进行配置组合。
（4）实训台以微机灰和灰黑色调为主，整体感官上色彩明快、简洁大方。
（5）实训台为挂箱式结构，自带电源控制开关，通过内置于实训台的插座取电，使用方便。
2 2 、电源控制屏
实训台集成电源控制屏，采用三相五线制交流电源供电，具有接地保护、漏电保护、急停按钮等保护措施，保证整个实训过程的安全可靠，提供三相四线交流电源和单相电源输出；提供 1.25～30V 可调直流电压源、4～20mA 可调直流电流源、DC24V 电压源、DC12V 电压源。
3 3 、C PLC 主机挂箱采用带指示灯的船型开关作为 PLC 电源控制开关；PLC 的输入输出均引到面板。三菱 PLC FX3U-16MR-001 挂箱模块；FX3U-16MR：集成 8 开关量输入/8 继电器型输出，共 16 点 I/O
4 4 、变频器挂箱
变频器的输入输出信号均用小插孔引出到面板，变频器的强电采用带绝缘护套的插孔引出到面板，强电和弱电采用不同的插孔，避免了由于误接线而烧坏变频器的事故。提供一个 10K 电位器和若干个带锁的按钮，485 接口引出到面板，配合变频器完成实验，方便、快捷。
三菱：FR-D720S-0.2K-CHT，0.2KW
1）变频器电源输入及输出：AC220V 输入，三相输出
5 5 、触摸屏挂箱
触摸屏采用独立的开关电源供电，通讯口均引出到面板，使用方便。挂箱选用昆仑通态 TPC7062KX 7 寸彩色触摸屏，配套 MCGS 组态软件。TPC7062KX，是一套以嵌入式低功耗 CPU 为核心（ARM CPU，主频 400MHz）的高性能嵌入式一体
化触摸屏。该产品设计采用了 7 英寸高亮度 TFT 液晶显示屏（分辨率 800×480），
四线电阻式触摸屏（分辨率 1024×1024）。
6 6 、三相交流鼠笼型异步电机可星/三角启动，功率 200W，可供电力拖动和变频器调速使用。
7 7 、交流永磁伺服电机功率：100W,电源方式:AC220V,脉冲控制
8 8 、伺服驱动器伺服驱动器的外部制动电阻、控制电源端口、主回路电源端口、伺服电机动力端口信号均用小插孔引出到面板，配合伺服电机完成实验，方便、快捷。
五、电气智能技术应用实训系统功能；
（1）三相异步电机直接起动、停车的控制电路连接；
（2）交流伺服电机直接气动、停车控制电路连接
（3）三相交流异步电机正、反转控制电路的连接；
（4）交流伺服电机正、反转控制电路的连接；
（5）按钮、接触器联锁的三相交流异步电机正、反转控制电路的连接；
（6）转换开关控制三相异步电机的正反转；
（7）三相交流异步电机 Y-△（手动切换）启动控制电路的连接；
（8）三相交流异步电机 Y-△（时间继电器切换）启动控制电路的连接；
（9）定子绕组串联电阻启动控制电路的连接；
（10）三相交流异步电机能耗制动控制电路的连接；
（11）三相交流异步电机反接制动控制电路的连接；
（12）多台（3 台及以下）电机的顺序控制电路的连接
（13）电机的往返行程控制电路的连接；
（14）伺服电机的直接启停控制；
（15）伺服电机的正反转控制；
（16）伺服电机的调速实验；
（17）三相交流异步电机既能点动，又能连续转动的控制电路连接；
（18）两地控制电路的连接；
（19）按钮切换的双速电机调速控制电路的连接；
（20）时间继电器切换的双速电机调速控制电路的连接；
（21）离心开关配合的反接制动控制电路的连接；
（22）变频器面板功能参数设置和操作实训；
（23）变频器对电机点动控制、启停控制；
（24）电机转速多段控制；
（25）工频、变频切换控制；
（26）基于模拟量控制的电机开环调速；
（27）基于面板操作的电机开环调速；
（28）变频器的保护和报警功能实训；
（29）基于 PLC 的变频器开环调速；
（30）PLC 一般指令运用的实训；
（31）PLC 控制电机顺序启动；
（32）PLC 控制交通灯的的实训；
（33）PLC 控制三相异步电机 Y-△启动电路；
（34）触摸屏的参数设置；
（35）触摸屏的编程；
（36）触摸屏、PLC、变频器的综合实训；；
（37）交流伺服电机的简单实训；
（38）PLC 通过通讯控制变频器运行实训
（39）PLC 控制变频器运行实训
（40）PLC 控制伺服驱动实训
（41）PLC 通过通讯控制伺服电机实训
（42）变频器点动运行实训
（43）变频器模拟量输出检测实验
（44）变频器开关量输出检测实验
（45）变频器多段速度控制实验
