SBDAZ-04电气设备安装调试技能实训装置
电气照明实训室,电气设备安装调试技能实训装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
一、电气照明实训装置概述
电气照明实训室"电气照明设备安装调试技能实训装置"是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的,可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训,适合各职业院校的对电气设备安装工技能实训教学,同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、电气照明 特点
电气照明 在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础,由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
1.配电箱采用小型室内配电箱,用于训练学员对配电箱的安装技能
2.电气照明典型线路采用优质元器件

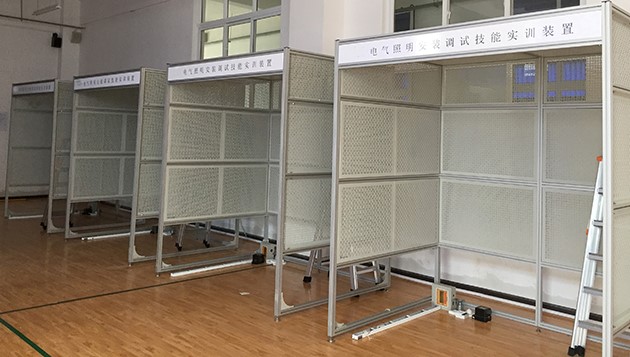

外形结构参考图片
三、电气照明实训室设备技术性能：
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：2010×1300×2410mm
四、实验室智慧用电安全控制系统功能要求（全室1套）：
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3、PC端软件：每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关！
4、后台系统：包含账号管理、设备管理、报修管理、用户管理,设备管理：①、包含监控管理：实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间！②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。
5、报修管理：用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。
6、用户管理：可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。
五、配置清单：
1、配电箱部分
序号 |
名称 |
规格/型号 |
单位 |
数量 |
备注（说明） |
状态 |
1 |
漏电型空气开关 |
DZ47LE-32 |
只 |
1 |
3P+N |
安装在配电箱内 |
2 |
空气开关 |
DZ47-63/C6 |
只 |
1 |
3P |
同上 |
3 |
漏电型空气开关 |
DZ47LE-32/C6 |
只 |
1 |
1P+N |
同上 |
4 |
配电箱箱体 |
明装 |
只 |
1 |
2、照明套件
序号 |
名称 |
型号与规格 |
数量 |
状态 |
1 |
单相电度表 |
DD862-2 |
1 |
散装发出 |
2 |
单相闸刀开关 |
HK8 |
1 |
同上 |
3 |
拉线开关 |
4A/250V |
1 |
同上 |
4 |
平灯头 |
6A/250V |
2 |
同上 |
5 |
园形插座 |
T3-10 |
1 |
同上 |
6 |
电流互感器 |
LQG-0.5 |
1 |
同上 |
7 |
墙壁开关座 |
2 |
同上 |
|
8 |
声控开关 |
118-B30 |
1 |
同上 |
3、电气控制套件
序号 |
名称 |
型号与规格 |
数量 |
状态 |
1 |
低压断路器 |
DZ108-20/10 |
1 |
散装发出 |
2 |
螺旋式保险盒 |
RL1-15/3A |
3 |
同上 |
3 |
直插式保险盒 |
RT14-20/2A |
2 |
同上 |
4 |
交流接触器 |
CJX2-0910 |
3 |
同上 |
5 |
辅助触头 |
F4-22 |
3 |
同上 |
6 |
热继电器 |
R16B-20/3 |
1 |
同上 |
7 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
同上 |
8 |
时间继电器座 |
PF-083A |
1 |
同上 |
9 |
3H铁壳按钮 |
2 |
同上 |
|
10 |
行程开关 |
LX9-222 |
2 |
同上 |
11 |
行程开关 |
LX9-001 |
2 |
同上 |
12 |
倒顺开关 |
K03-15 |
1 |
同上 |
13 |
大功率电阻 |
3 |
同上 |
|
14 |
二极管 |
1 |
同上 |
|
15 |
接线端子排 |
JF5-2.5/5 |
5 |
同上 |
16 |
三相鼠笼异步电动机 |
380V/Y/△180W |
1 |
同上 |
17 |
走线槽 |
2米 |
同上 |
|
18 |
人字梯 |
1.5米高 |
1付 |
同上 |
4、线路器材
序号 |
名称 |
规格/型号 |
单位 |
数量 |
备注（说明） |
状态 |
1 |
PVC管 |
Φ16 |
根 |
2 |
3米 |
散装发出 |
2 |
PVC直通 |
Φ16 |
只 |
10 |
同上 |
|
3 |
PVC杯梳 |
Φ16 |
只 |
30 |
同上 |
|
4 |
扎带 |
3×100mm |
包 |
1 |
500只/包 |
同上 |
5 |
M4*20螺丝（带帽） |
200只/套 |
套 |
1 |
带2只平垫、1只弹垫 |
同上 |
6 |
行线槽 |
3025 |
根 |
2 |
2米/根 |
同上 |
7 |
PVC线槽 |
40×20mm |
根 |
2 |
3米/根（白色） |
同上 |
25×15mm |
根 |
2 |
3米/根（白色） |
同上 |
||
13 |
管卡 |
16U型 |
只 |
30 |
同上 |
|
14 |
自攻丝 |
Φ6×15mm |
只 |
100 |
同上 |
六、实训项目举例
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
