机床电气控制技术实训台,电气机动实验台

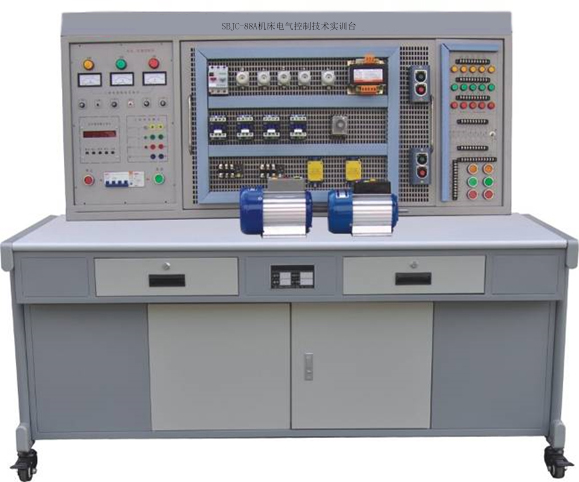

SBJC-88A机床电气控制技术实训台

一、概述:
机床电气控制技术实训装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖，元器件在网孔板上合理安装、线路的合理布局，全部由学生自行完成，接近工业现场，有效培养学生实际操作技能。所配置的元器件能完成“工厂电气控制”、“电机拖动”、“控制线路与技能训练”、“常用机床控制线路”等课程的实训与考核，增加元器件能扩展“电工技能实训”、“电工仪表与测量”等课程的实训，其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代，也可作为电工考核的考核设备。

二、特点:
1、电气控制线路元件装在网孔板上，操作方便、机动灵活、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，实训器材集中在储存柜内，易管理、规划化程度高。
3、安全性高，实训屏上除了安装电压型、电流型漏电保护装置外，380V交流电压输出处还设有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。
4、实训屏上装配实训管理器，可设定实训或考核时间，记录实训、考核误操作次数，使学训考核有一个统一的标准。
三、技术性能:
1、输入电源：三相四线～380V±10% ?50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1500mm×750mm×1350mm
四、机床电气控制技术实训装置的配备及功能:
（一）实训屏：
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功能板：
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出，具有单片机机全程监控相间、线间过载或短路自动切断总电源。
（4）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能；此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。
2、辅助器件安装屏
（1）红、黄、绿信号灯各5只
（2）大功率降压电阻75Ω/75W 3只，能耗制动电阻10Ω/25W 1只
（3）控制按钮6只
（4）整流二极管IN5408 4只
（5）单相开关1只
（二）网孔板1块，元器件在其上合理布局，正确走线完成实训考核项目。
（三）实训桌：
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
五、机床电气控制技术实训台基本实训考核项目:
1、三相异步电动机直接启动控制
2、三相异步电动机接触器点动控制线路
3、三相异步电动机接触器自锁控制线路
4、Y/△启动自动控制线路
5、用倒顺开关三相异步电动机正反转控制
6、接触器联锁的正反转控制线路
7、按钮联锁的三相异步电动机接触器正反转控制线路
8、双速电动机的切换运行控制线路
9、双重联锁的三相异步电动机正反转控制线路
10、电动葫芦电气控制线路???
11、C6140普通车床电气控制线路
12、C650-2普通车床电气控制线路
13、M7120平面磨床电气控制线路
14、M7130K平面磨床电气控制线路
15、M1432A万能外圆磨床电气控制线路
16、X62W型万能铣床电气控制线路
17、Z3050摇臂钻床电气控制线路
18、Z3040B摇臂钻床电气控制线路
19、Z35摇臂钻床电气控制线路
20、T68卧式镗床电气控制线路
