SBK-760E型电工技能实训考核柜

一、概述

电工技能实训考核装置是为各大、中专院校、职业学校的电气、自动化及相关、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制。可用于课堂演示、机床电气控制原理性操作及实训实习。由于设备均采用实际元器件,所以可作为社会电工类职业培训中机床电气维修方面的实习设备,同时也是职业资格培训考核中选用的设备。提高学生的动手能力,并克服以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时对高层次维修技能训练提供了有效的设备,达到耗资少、教学效果显著的目的。

二、特点

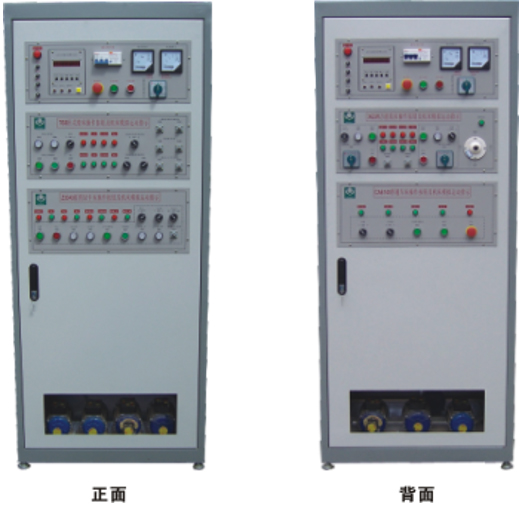

1、电工技能实训考核柜采用标准配电柜为主体柜,充分利用该柜双面空间位置,把四种常用典型的机床线路组合在一个控制柜内,这四种机床分别为X62W万能铣床床、T68型卧室镗床、Z3040钻床、C6140普通车床,该控制柜的结构设计合理紧凑。一台装置完成四种机床实训考核,经济效益更加显著。

2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。

3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。

4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。

5、可以人为的设置故障点,只要通过开关切换就可设置。

6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪（服务管理器）,为学员的考核提供了一个统一的标准。

三、电工技能实训考核柜的技术参数

1、输入电压：三相四线～380V±10%? 50Hz

2、工作环境：环境温度范围为-5℃～+40℃,相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：800mm×600mm×1800mm

5、设备重量：200kg

四、装置主要由以下几个部分组成

1、控制柜门

在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关；

通过电压指示切换开关,在电压表上分别能指示电网的UUV、UVW、UWU线电压值；交流电流表用来监视负载的大小；

定时器兼报警记录仪（服务管理器）,平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。

2、控制柜主体

控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。

★3、智能型故障设置与大屏幕液晶答题器：

采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离, 避免复杂连线干扰控制器,系统更加可靠。

驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。

手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的。

手持移动控制终端不联网时可作单机操作,当带驱动模块的无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

可通过PC机或平板电脑控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。

用户可选择通过无线或RS-232串口通讯与其它配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
