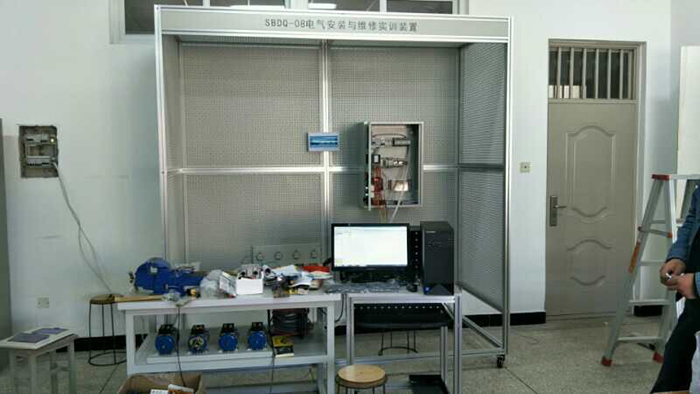

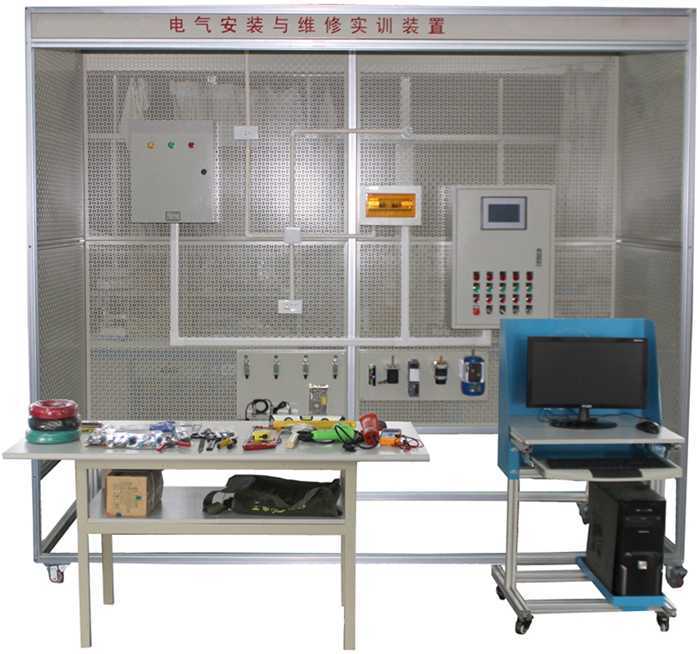

电气安装与维修实训考核装置
一、产品概述：
电气安装与维修调试实训考核设备是根据国内工厂电气安装和室内电气安装等维修电工和建筑电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工、楼宇安装工等有电气实训要求的相关专业的作为公共实训平台使用。本设备反映了传统,现在运用的和即将运用的技术,实训人员可以学习到现代电气安装的技术。
电气安装与维修调试实训平台可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等,装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏、消防联动、防盗报警、视频监控等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜,便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。
二、设备设计依据的标准遵守：
《建筑电气工程施工质量验收规范》GB 50303-2002
《建筑工程施工质量验收统一标准》GB50300-2001
《电气装置安装工程低压电器施工及验收规范》
《建筑智能化系统工程实施及验收标准》
三、技术参数：
工作电源：AC380±5％（三相五线）50Hz
额定功率：≤0.8KW
环境温度：－10℃～40 ℃
相对湿度：≤85%
安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
产品结构外形尺寸：L2400×W1000×H2500mm,
该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。
PLC:主机FX1N-40MT
变频器：三相380V,0.75KW
配有：交流伺服电机、驱动器；步进电机驱动器；三相交流异步电动机180W/380V；双速电机180W/380V。
模拟房整体用铝型材作骨架,中间用网孔板连接。网孔板用2mm厚冷轧板数控冲孔折弯后,表面静电喷涂；
设备重量：200kg
四、产品特色描述：
1、结合型：国家职业标准与技能竞赛标准的有机结合
2、综合性：集成PLC技术、变频器、步进驱动、温度控制、传感器综合技术、电工安装技术等
3、稳定性：设备元器件全部采用国内先进的知名品牌,稳定性高
4、多样性：设备采用钢制网孔板和钢制专用型材组接而成,采用开放式设计,设备对每个操作组配套一可移动式工具车和元件柜,设计实训内容多达100种以上,包括电工安装,现代电气安装、消防报警安装,对讲门禁安装,闭路电视监控及防盗报警设备等安装。
5、实验室远程管理系统软件（计算机软件著作权证书）
1）该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过PC控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的 开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故 障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通 路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。
4）用户可选择通过无线或RS-232串口通讯与其它 配套的无线故障设置控制系统组成一个网络,系统可以联机考核也可以脱机考核,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等,并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
6、工业4.0仿真实训软件（计算机软件著作权证书）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术,可以进行PLC电气控制仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路"考考你！"表现为典型气路设备故障。
（3）软件状态含"模拟运行""联机运行"即离线仿真、在线仿真。两种运行状态自动切换,当连接外部设备时自动切换为在线仿真,无外部设备连接时为离线仿真即模拟运行。
软件中离线仿真13个回路包括：
1、单作用气缸的换向回路（a）
2、双作用气缸的换向回路（a）
3、单作用气缸的速度控制回路（a）
4、单作用气缸的速度控制回路（b）
5、双作用气缸单向调速回路（a）
6、双作用气缸单向调速回路（b）
7、双作用气缸的速度控制回路一
8、双作用气缸的速度控制回路二
9、压力控制回路
10、计数回路
11、延时回路
12、用机械行程阀的单往复控制回路
13、过载保护回路。
离线、在线自动切换的15个回路包括：
1、单作用气缸的换向回路（b）
2、双作用气缸的换向回路（b）
3、速度换接回路
4、缓冲回路
5、互锁回路
6、用行程开关的单缸往复运动回路
7、单缸连续往复动作回路
8、直线缸、旋转缸顺序动作回路
9、多缸顺序动作回路
10、双缸同步动作回路
11、四缸联动回路
12、卸荷回路
13、或门型梭阀的应用回路
14、快速排气阀的应用回路
15、高低压切换控制回路。
（4）设置14路"考考你！"当点开了"考考你"对话框回路自动设置故障,当回答正确或关闭"考考你"对话框,故障自动接触,回路正常仿真。14路"考考你"包括模拟故障有：
1单作用气缸故障
2、电磁阀故障
3、双作用气缸故障
4、调节阀故障
5、节流阀故障
6、手动换向阀异常
7、节流阀堵死故障
8、行程开关故障
9过滤三联件故障
10、气容故障
11、行程阀故障
12、顺序阀故障
13、行程开关失灵
14、负载阻力过小
3）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
a)多级高压回路
b)减压回路
c)先导式溢流阀缷荷回路
d)顺序平衡回路
e)回油节流调速回路
f)旁路节流调速回路
g)液压缸差动连接回路
h)三位四通电磁换向阀换向回路
i)液控单向阀锁紧回路
j)顺序阀控制顺序动作回路
k)压力继电器控制顺序动作回路
l)行程开关控制顺序同步回路
m)调速阀控制同步回路
n)液压马达回油节流调速回路
o)二位四通电磁阀换向回路
p)手动阀换向回路
q)速度换接回路
r)二位二通缷荷
7、电气控制仿真软件（计算机软件著作权证书）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
（1）软件模拟线路故障根据故障现象使用各种虚拟仪表进行排故
（2）学员根据电路图自己布局电气设备并连接线路,自动检测线路错误。
（3）电机及电气三维元件装配
（4）元器件检测
（5）电气电路仿真
（6）自动门仿真
（7）升降机仿真
（8）机床电气实训排故实训
（9）仪器仪表的使用万用表、双踪示波器、信号发生器、频谱仪、钳形表
（10）机械手仿真
8、维修电工职业资格考评软件（计算机软件著作权证书）
能进行维修电工职业资格模拟考试,题型有单选题,判断题,操作题,软件有记时打分的功能,有大量的模拟试题,针对某些新颖,灵活试题会相应的并提供专业级的解题思路。
1）直流电与电磁的基本知识。
2）交流电路的基本知识。
3）常用变压器与异步电动机。
4）常用低压电器。
5）半导体二极管、晶体三级管和整流稳压电路。
6）晶闸管基础知识。
7）电工读图的基本知识。
8）一般生产设备的基本电气控制线路。
9）供电和用电的一般知识等考核
六、设备配置清单：
序号 |
物料名称 |
规格型号 |
单位 |
数量 |
备注 |
一：电源配电箱部分 |
|||||
1 |
塑壳开关 |
NM1-63S/3200 20A |
个 |
1 |
|
2 |
三相电度表 |
DT862-4/3(6)A |
个 |
1 |
|
3 |
漏电断路器 |
DZ47LE-32?? 3P+N? 16A |
个 |
1 |
|
4 |
漏电断路器 |
DZ47LE-32?? 1P+N? 16A |
个 |
2 |
|
5 |
空气开关 |
DZ47-60/C10?? 2P? 10A |
个 |
1 |
|
6 |
电流互感器 |
LMZ1-0.5?? 5/5 |
个 |
3 |
|
7 |
配电箱 |
500*600*250 |
个 |
1 |
|
二：照明与开关部分 |
|||||
1 |
吸顶灯（巴帝亚） |
吸顶灯21W圆底盘 （配节能灯） |
只 |
1 |
|
2 |
螺口灯泡 |
10W? 220V螺口 |
只 |
1 |
|
3 |
节能灯 |
节能灯9W螺口 |
只 |
1 |
|
4 |
日光灯 |
T5一体化21W（带罩） |
只 |
1 |
|
5 |
灯座 |
螺口86#?? E27 |
个 |
1 |
|
6 |
触摸开关 |
YMJ-9808B |
个 |
1 |
|
7 |
单极开关 |
86型 两位 |
个 |
1 |
|
8 |
电源插座 |
86型2*2*3金星 |
个 |
2 |
|
9 |
电源插座 |
86型1*3 16A金星 |
个 |
1 |
|
10 |
泰力1插 |
香槟金118-900系列*1位16A空调 |
套 |
1 |
|
11 |
泰力1开1插 |
118-700系列*2位1开1插 |
套 |
1 |
|
12 |
底盒 |
118系列底盒 |
个 |
2 |
|
13 |
断路器（空开） |
DZ47-60 16A/1P |
个 |
1 |
|
14 |
断路器（空开） |
DZ47-60 10A/2P |
个 |
1 |
|
15 |
断路器（空开） |
DZ47-60 16A/2P |
个 |
1 |
|
16 |
漏电断路器 |
DZ47LE-32?? C16A??? 2P |
个 |
1 |
|
17 |
明盒 |
86型/明装 |
个 |
3 |
|
18 |
暗盒 |
86型/暗装 |
个 |
2 |
|
19 |
白板（插座面盖） |
86型 |
个 |
2 |
|
20 |
明装塑壳配电箱 |
9-12位 |
个 |
1 |
|
三：电气控制部分 |
|||||
1 |
漏电断路器 |
DZ47LE-32? C16A? 3P+N |
只 |
1 |
|
2 |
断路器（空开） |
DZ47-60 10A/2P |
只 |
1 |
|
3 |
接触器 |
CJX2-0910/220V |
只 |
3 |
|
4 |
辅助触头 |
F4-22 |
只 |
3 |
|
5 |
熔断器 |
RT28-32 10*38 |
只 |
4 |
|
6 |
熔体 |
10A? 10*38 |
只 |
3 |
|
7 |
熔体 |
2A?? 10*38 |
只 |
||
8 |
时间继电器 |
ST3P C-A 30S AC220V |
只 |
1 |
|
9 |
热过载继电器 |
JR36-20 0.72A |
只 |
2 |
|
10 |
开关电源 |
S-145-24? 24V/6A |
只 |
1 |
|
11 |
线槽 |
4035白色2米 |
米 |
8 |
|
12 |
通用导轨 |
50孔1m/根（DN35) |
米 |
4 |
|
13 |
信号指示灯 |
ND16-22B/S 220V红 |
只 |
5 |
|
14 |
按钮开关 |
NP4-01BN/4红色￠22 |
只 |
5 |
|
15 |
按钮开关 |
NP4-10BN/4绿色￠22 |
只 |
5 |
|
16 |
急停按钮 |
NP4-11ZS/Φ22（自锁旋放）蘑菇头直径Φ40/红 |
只 |
1 |
|
17 |
旋钮开关 |
2档XB2ED21 |
只 |
2 |
|
18 |
旋钮开关 |
3档XB2ED33 |
只 |
2 |
|
19 |
配电箱 |
500mm×700mm×200mm |
只 |
1 |
|
20 |
行程开关 |
只 |
4 |
||
21 |
电容式传感器 |
只 |
1 |
||
22 |
电感式传感器 |
只 |
1 |
||
23 |
光电式传感器 |
E3F-D11 |
只 |
1 |
|
24 |
温度控制器 |
只 |
1 |
||
25 |
温度传感器 |
Pt100（热电阻） |
只 |
1 |
|
26 |
电热管 |
90W |
个 |
1 |
|
27 |
可编程控制器PLC |
FX1N-40MT |
台 |
1 |
|
28 |
PLC下载线 |
条 |
1 |
||
29 |
变频器 |
D740 0.75KW |
台 |
1 |
|
30 |
触摸屏 |
MCGS 7062? 7寸 |
台 |
1 |
|
31 |
电动机 |
Δ/Y /180W三相交流异步 |
只 |
1 |
|
32 |
电动机 |
Δ/Y/180W三相交流异步（双速180W） |
只 |
1 |
|
33 |
步进驱动器 |
驱动器DM556? DC24V |
只 |
1 |
|
34 |
步进电机 |
电机42BYG |
只 |
1 |
|
35 |
交流伺服放大器 |
SG15A |
只 |
1 |
|
36 |
交流伺服电机 |
60SY |
只 |
1 |
|
37 |
硬线（电线） |
BV 1.5mm2红色 |
米 |
100 |
|
38 |
多股软线 |
RV 0.5mm2红 |
米 |
50 |
|
39 |
线比（线鼻） |
Φ1.5-3开口 |
个 |
50 |
|
五：管线材部分 |
|||||
1 |
线管 |
Ф25? PVC |
米 |
6 |
|
2 |
管直通 |
Ф25? PVC |
个 |
5 |
|
3 |
管三通 |
Ф25? PVC |
个 |
5 |
|
4 |
管弯头 |
Ф25? PVC |
个 |
6 |
|
5 |
管夹 |
Ф25 |
个 |
15 |
|
6 |
管接头（杯疏） |
Ф25 |
个 |
10 |
|
7 |
PVC线槽 |
4分39*18*3.7m PVC 2米 |
米 |
10 |
|
8 |
槽角弯 |
39*19 |
只 |
10 |
|
9 |
槽外角 |
39*19 |
只 |
6 |
|
10 |
槽三通 |
39*19 |
只 |
5 |
|
11 |
槽内角 |
39*19 |
只 |
5 |
|
12 |
中小三通 |
39X19/24X14 |
只 |
6 |
|
13 |
线槽异径直通槽大小接 |
39X19/24X14 |
只 |
15 |
|
14 |
PVC线槽 |
24*14 |
米 |
10 |
|
15 |
槽三通 |
24*14 |
个 |
10 |
|
16 |
槽式直通桥架 |
C-A-2-1? 100*50 |
米 |
10 |
|
17 |
槽式桥架终端封头 |
C-FT-A1? 100*50 |
个 |
10 |
|
18 |
槽式水平弯通 |
C-A1-2?? 100*50 |
个 |
5 |
|
19 |
槽式垂直左上弯通 |
C-C11-2? 100*50 |
个 |
5 |
|
20 |
槽式垂直右上弯通 |
C-C12-2? 100*50 |
个 |
10 |
|
21 |
连接片 |
LQJ-X-30 |
个 |
5 |
|
22 |
镀锌电线套管 |
Ф20*1.2 |
米 |
8 |
|
23 |
镀锌管直通 |
Ф20 |
只 |
4 |
|
24 |
快速杯梳 |
Ф20*1.2 |
只 |
4 |
|
25 |
单边管码 |
Ф20 |
只 |
3 |
|
26 |
镀锌离墙码 |
Ф20 |
只 |
3 |
|
27 |
碰焊铁盒 |
75*75*40*1.0 |
只 |
2 |
|
28 |
骑马垫 |
￠16mm |
只 |
20 |
|
29 |
骑马垫 |
￠25mm |
只 |
20 |
|
30 |
扎带 |
3X100mm |
包 |
11 |
|
六：实训工具部分 |
|||||
1 |
尖嘴钳 |
150mm?? 6" |
把 |
1 |
|
2 |
剥线钳 |
RT-8150 |
把 |
1 |
|
3 |
压线钳 |
把 |
1 |
||
4 |
一字螺丝刀 |
Φ5×150mm中一字 |
把 |
1 |
|
5 |
十字螺丝刀 |
Φ5×150mm中十字 |
把 |
1 |
|
6 |
验电笔 |
0-500V |
支 |
1 |
|
7 |
万用表 |
胜利890C+ |
只 |
1 |
|
8 |
铝合金人字梯 |
1.5 m? 4级 |
台 |
1 |
|
9 |
平锉刀 |
8"?? 200mm |
把 |
1 |
|
10 |
钢卷尺 |
3m |
把 |
1 |
|
11 |
电工刀 |
LC-520 |
把 |
1 |
|
12 |
钢直尺 |
300mm |
把 |
1 |
|
13 |
直角尺 |
250mm |
把 |
1 |
|
14 |
活动扳手 |
8"? 200mm |
只 |
1 |
|
15 |
内六角扳手 |
1.5-10mm全套 |
套 |
1 |
|
16 |
手锯弓 |
301 |
把 |
1 |
|
17 |
钢锯条 |
细齿 |
条 |
3 |
|
18 |
弹簧弯管器 |
用于PVC管 ￠25 |
只 |
1 |
|
19 |
斜口钳 |
6" |
把 |
1 |
|
20 |
老虎钳 |
6寸 |
把 |
1 |
|
21 |
PVC线槽剪 |
200mm |
把 |
1 |
|
22 |
手电钻 |
220V/450W正反调速开关 |
台 |
1 |
|
23 |
烙铁 |
30W |
把 |
1 |
|
24 |
PVC剪管钳 |
Φ25 |
只 |
1 |
|
25 |
水平尺 |
300mm |
只 |
1 |
|
26 |
台虎钳 |
QB100 |
只 |
1 |
|
27 |
弯管器 |
WGQΦ20 |
只 |
1 |
|
28 |
穿线器 |
10米 |
条 |
1 |
|
29 |
电十字批头 |
65mm￠6 |
只 |
2 |
|
30 |
钻头 |
￠3 |
支 |
5 |
|
31 |
钻头 |
￠4.2 |
支 |
5 |
|
32 |
兆欧表 |
只 |
1 |
||
33 |
木柄羊角棰 |
20寸 |
把 |
1 |
|
34 |
防护眼罩 |
只 |
1 |
||
七：其它部分 |
|||||
1 |
装置平台 |
2400X1000X2400mm |
套 |
1 |
|
2 |
工具柜 |
套 |
1 |
||
3 |
装配桌 |
1200mm×700mm×780mm |
个 |
1 |
|
4 |
电脑桌 |
600mm×500mm×780mm |
台 |
1 |
|
5 |
Z3040钻床考核板 |
Z3040 |
套 |
1 |
|
6 |
CA6140车床考核板 |
CA6140 |
套 |
1 |
|
7 |
T68钻床考核板 |
T68 |
套 |
1 |
|
8 |
X62铣床考核板 |
X62 |
套 |
1 |
|
9 |
电脑 |
CPU 870K 3.0GHz/内存8GB/500G硬盘/主板技嘉/20寸显示器/鼠标键盘 |
套 |
1 |
|
七、实训项目
根据项目教学,主要完成以下工作任务：
1.基本电气安装技能训练实训
1.1手动弯管器加工PVC管弯管实
1.2切管实训
1.3穿线管连接实训
1.4明配管入盒实训
1.5硬塑料穿线管与配电箱安装实训
1.6硬塑料穿线管及管卡敷设实训
1.7桥架侧壁式安装实训
1.8敷设护套线实训
1.9各种线材连接实训
1.10配电箱、电气箱安装实训
1.11各种电气元件的安装实训
1.12? Φ25PVC暗管敷设实训
1.13? 4025线槽敷设实训
1.14护套线敷设实训
1.15各种管材敷设实训
1.16白炽灯照明线路敷设实训
1.17日光灯照明线路敷设实训
1.18双控照明线路敷设实训
1.19节能灯、插座线路敷设实训
1.20吸顶灯控制线路实训
1.21电机正反转控制线路实训
1.22电机星三角控制线路实训
1.23塑料电线管与塑料接线盒的连接实训
1.24管卡固定实训
2.照明套件及动力配电实训
2.1白炽灯照明电路的安装实训
2.2日关灯电路实训
2.3电度表原理与接线
2.4家用照明线路的调试及故障排除实训
2.5三相四线制电度表的直接接线实训
2.6电压表、电流表安装电路实训
2.7万能转换开关和电压表测量三相电压线路实训
3.电气控制实训
3.1电机点动控制线路的调试与维修实训
3.2三相异步电动机自锁控制电路实训
3.3按钮联锁的三相异步电动机正反转控制电路实训
3.4接触器联锁的三相异步电动机正反转控制电路实训
3.5双重联锁的三相异步电动机正反转控制电路实训
3.6接触器切换星形/三角形启动控制电路实训
3.7按钮切换星形/三角形起动控制电路实训
3.8时间继电器切换星形/三角形起动控制电路实训
3.9定子串电阻降压启动自动控制电路实训
3.10三相异步电动机降压启动及反接制动控制电路实训
3.11三相异步电动机的顺序控制电路实训
3.12三相异步电动机的多地控制电路实训
4.PLC控制电气实训
4.1基本指令的编程练习
4.2?? PLC控制电动机点动和自锁控制
4.3?? PLC控制电动机手动正反转控制
4.4?? PLC控制电动机带延时正反转控制
4.5?? PLC控制电动机带限位自动往返运动控制
4.6? ?PLC控制电动机两地启动停止控制
4.7?? PLC控制电动机顺序控制
4.8?? PLC控制电动机串电阻启动
4.9?? PLC控制电动机反接制动
4.10? PLC控制电动机星/三角启动自动控制
4.11? PLC控制电动机星/三角启动手动控制
5.PLC、变频器、触摸屏的综合应用
5.1变频器的基本操作和参数设置
5.2外部端子点动控制
5.3变频器控制电机正反转
5.4多段速度选择变频调速
5.5基于PLC控制的变频器多段速调
5.6基于PLC的变频器控制电机正反转
5.7基于PLC通信方式的变频器开环调速
5.8? PLC与人机界面触摸屏通讯控制
5.9? PLC、人机界面触摸屏与变频器通讯控制
6.机床电路实训
6.1? T68卧式镗床电气控制线路的调试与维修实训
6.2? C6140车床电气控制线路的调试与维修实训
6.3? X62W万能铣床电气控制线路的调试与维修实训
6.4? Z3040摇臂钻床电气控制线路的调试与维修实训
6.4? Z3040摇臂钻床电气控制线路的调试与维修实训
