SB-52HT单片机同步互动实验系统
单片机同步互动实验系统以教学模式改革为突破点,以教学内容、教学方法改革为创新点,以教学手段建设为保障,以考核方式改革为导向,引领教学模式新潮流。
单片机同步互动实验系统在单片机课程的教学内容、教学方法、教学手段方面进行了系统改革,利用计算机技术、多媒体技术、网络技术,将单片机的理论教学与实验、实习、设计、开发及等级考试融为一体,丰富了教学内容,注重学生动手能力和创新能力的培养,提高了学生的学习兴趣和教学质量,达到了事半功倍的教学效果。
单片机同步互动实验系统既保留了学校原有的教学思想和理念,又发挥了同步教学互动系统优势,节省课时,真正实现了由以前的以理论教学为主到理论与实践同步转变的教学模式。
1、DCPU-C/J模块化同步互动教学系统教师端
硬件指标：
1）主控台：ABS材质,喷塑,厚度5mm,尺寸1.5m×0.78m×1.42m。
2）系统模块：十二个教学实验模块。
3）数据交换系统。端口速率：100Mbps端口数48口,自适应RJ45端口。
4）电子教室互动软件1套

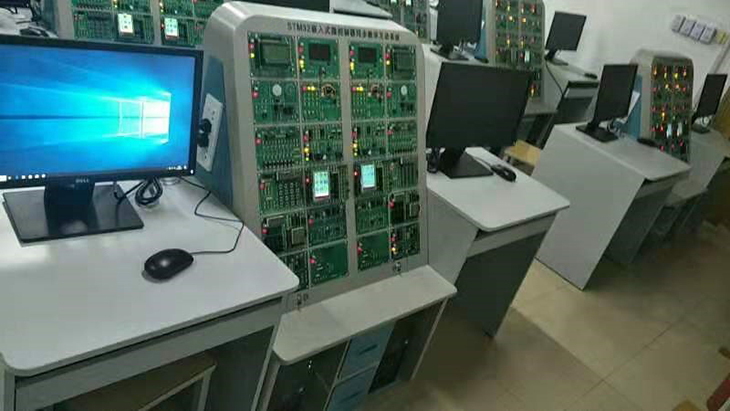

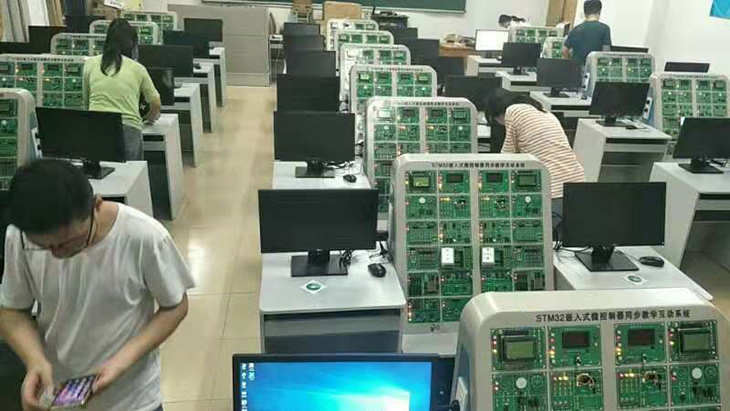

2、DCPU-C/X模块化同步互动教学系统学生端
（1）硬件指标：
1）平台尺寸：720 mm×600mm×1180mm；
2）材质：ABS厚度5毫米,平台后部采用透明有机玻璃；
3）开关电源：输入电压：220V,AC/DC,输出电压：DC+5V/3A,±12V/0.5A；
4）多功能电源插座：孔位数20个,四插,额定电流：10A,额定电压：250V；
5）空气开关：10A,通电寿命不小于10000次,具有灭弧系统；
6）平台下端两侧摆放电脑主机,主机中间另有两个抽屉存放实验器材。双工位同步教学实验装置。平台上部摆放2个工位的专业课程教学模块至少有12块,分体式结构、模块化设计,可根据教学任务的不同进行模块更换；
7）叠插式连接线；
8）51单片机CPU模块、ARM:STM32F103VCT6模块。
9）学生用计算机桌
三聚氰胺板（尺寸约900*600*740mm）板材,厚16mm含键盘托,采用三节静音滑轨,坚固耐用。
10）学生用凳子
钢木材质尺寸约：320*230*450mm? 24套
11）网络配电工程
根据教室实际面积施工,网线五类线,水晶头超五类,电源线（红、黄、蓝）,4平方毫米,2.5平方毫米,1.5平方毫米,PVC线槽,不锈钢线槽等若干米。
12）数据采集与处理、显示设备
扬天T4900D：CPU：i5-7500；内存：4G；硬盘：1T；显卡：1G独显；显示器：19.5英寸。
（2）软件指标：
1）51集成开发环境
①NICE、KEIL双平台支持
②支持汇编语言、C语言调试
③支持单步、断点、全速运行
④支持虚拟示波器
2）ARM:STM32F103VCT6实验软件调试平台
直接使用KEIL软件编译调试,软件应用通俗易懂；全新的WINDOWS界面版本,支持WIN2000/XP等操作系统；
符合编程语言语法的彩色文本显示,用户可根据个人爱好修改特定和着色功能；
先进的错误定位,可直接进入错误位置,无需查找错误信息；
完美的编辑编译集成环境,可在同一个编辑窗口中编辑编译程序,无需做其它任何设置；
完美的集成调试环境,可在Windows 2000及Windows XP环境下,在调试窗口中直接运行和源程序调试,无需任何其它烦琐的操作。
（3）多CPU模块化同步互动教学实验装置同步互动教学平台实践模块：十二块实验模块。配51模块、STM32F创新实验模块：
①信号综合板；
138译码电路；393八分频电路；可调模拟信号0~5v；数字温度18B20；模拟温度LM35；非门和与非门电路；单脉冲,时钟,蜂鸣器双运放电路LM358；脉宽与射极输出电路。独立直流电源开关、指示。
②LED点阵和总线扩展单元；
配有74LS244三态缓冲器与74LS273八D触发器,进行基本输入/输出实验；配有16*16 LED及驱动电路,可进行中文字幕移动实验。总线扩展座,选配扩展卡,如USB2.0扩展模块,"51"单片机可进行和PC机usb数据通信。独立直流电源开关、指示。
③串口通信接口卡；
8253定时计数器接口；8250异步通信接口；8251通信接口；485接口；RS232接口；1.8432MHZ信号。独立直流电源开关、指示。
④8255实验模块；
配有8255扩展接口,为实验提供三个IO口、打印接口和扩展座；独立直流电源开关、指示。
⑤AD/DA综合模块；
完成ADC0809八位模数转换,数据采集显示等实验；完成DAC0832八位数模转换、方波、锯齿波、阶梯波等实验；配有8259可编程中断控制芯片,进行中断扩展及中断优先级实验（8086）；配有8279可偏程键盘接口芯片,进行键盘实验。独立直流电源开关、指示。
⑥键盘LED显示模块；
配有4*6键盘接口,六位LED八段显示器；配有8255系统监控用接口,进行键盘动态扫描,动态显示等实验。独立直流电源开关、指示。
⑦LCD/TFT液晶显示和IC卡实验模块；
完成128*64点阵式LCD中文显示及图形显示实验；可进行IC卡读写实验。提供TFT240X320触摸彩屏接口。（触摸彩屏选配）,独立直流电源开关、指示。
⑧电机、喇叭、继电器模块；
配有全隔离驱动四相步进电机,直流电机；喇叭,音频放大输出电路,继电器控制；独立直流电源开关、指示。
⑨逻辑电平显示与独立键盘；
配有八只逻辑开关和八只按钮开关；配有12位led带驱动显示。独立直流电源开关、指示。
⑩元件扩展模块；
有若干电阻,电容,二极管,三极管,电位器元件库。
四排并行八位排针四组,二组八位转接口；独立直流电源开关、指示。
?8155o语音录放模块；
ISD1110语音录放；8155扩展接口；独立直流电源开关、指示。
串行总线接口板；
TLC549芯片组成串行AD转换；TLC5615芯片组成串行DA转换；93C46串行EEPROM；PC8563日历钟；红外线收发；LM331 V/F压频转换；LM331 F/V转换；24C02 I2C RAM；独立直流电源开关、指示。
（4）系统能完成课程任务
·51部分实验
(一)标配软件实验
1 |
清零程序 |
6 |
查找相同数据个数 |
2 |
拆字程序 |
7 |
无符号双字节快速乘法子程序 |
3 |
拼字程序 |
8 |
多分支程序 |
4 |
数据区传送子程序 |
9 |
脉冲计数实验 |
5 |
数据排序实验 |
10 |
电脑时钟实验 |
(二)标配硬件基础实验
1 |
P1口亮灯实验 |
14 |
步进电机控制 |
2 |
P1口转弯灯实验 |
15 |
8253方波实验 |
3 |
P3.3口输入,P1口输出实验 |
16 |
小直流电机调速实验（霍尔传感器） |
4 |
工业顺序控制实验 |
17 |
16*16 LED点阵显示实验 |
5 |
8255 A、B、C口输出方波实验 |
18 |
128*64（1602）LCD液晶显示实验 |
6 |
8255 PA口控制PB口 |
19 |
8250可编程异步通讯接口实验（自发自收） |
7 |
8255控制交通灯 |
20 |
8251可编程通讯接口实验（与PC机） |
8 |
简单I/O扩展实验 |
21 |
单片机RS232/485串行发送实验（双机通讯） |
9 |
A/D0809转换实验 |
22 |
单片机RS232/485串行接收实验（双机通讯） |
10 |
D/A0832转换实验 |
23 |
DS18B20单总线温度测量实验 |
11 |
8279键盘显示实验 |
24 |
PWM实验 |
12 |
I2C储存卡读写实验 |
25 |
射极跟随器 |
13 |
继电器控制实验； |
(三)选配综合实验
26 |
通用打印机实验； |
40 |
串行存储芯片93C46读写实验 |
27 |
微型打印机打印字符、曲线、汉字实验； |
41 |
LM331电压/频率转换实验 |
28 |
数码管倒计时的道路模拟交通灯； |
42 |
74LS164串入并出实验 |
29 |
语音芯片ISD1410控制实验（录音）； |
43 |
74LS164串入并出实验 |
30 |
语音芯片ISD1410控制实验（放音）； |
44 |
74LS138译码器实验 |
31 |
CAN总线通讯接口实验； |
45 |
8155输入,输出,SRAM实验 |
32 |
以太网TCP/IP协议接口实验； |
46 |
砝码称重测量 |
33 |
USB2.0通讯接口实验。 |
47 |
TFT触摸彩屏显示文字和彩条实验 |
34 |
红外线遥控收发实验 |
48 |
TFT触摸彩屏显示图片实验 |
35 |
TLC549串行A/D转换实验 |
49 |
TFT触摸彩屏触摸实验 |
36 |
TLC5615? 10位D/A串行转换实验 |
50 |
SD卡读写实验 |
37 |
PCF8563? I?C日历时钟实验 |
51 |
32M flash读写实验 |
38 |
看门狗实验 |
52 |
MC14433数字电压表实验 |
39 |
AT24C02 I2C总线存储器读写实验 |
·ARM:STM32F103VCT6实验
实验分为基础入门级部份,中级应用部份,高级应用部份
1 |
流水灯实验 |
2 |
RTX实验 |
3 |
按键检测实验 |
4 |
触摸屏实验 |
5 |
外部事件中断实验 |
6 |
单总线温度传感器实验 |
7 |
多个串口实验 |
8 |
步进电机实验 |
9 |
RTC实验 |
10 |
蜂鸣器实验 |
11 |
ADC实验(内部及外部扩展) |
12 |
红外接收 |
13 |
DAC实验 |
14 |
uCOS操作系统实验 |
15 |
看门狗实验 |
16 |
VirtualCOMPort(USB虚拟串口) |
17 |
SPI存器实验 |
18 |
MP3音乐播放实验 |
19 |
TFT液晶显示文字,图片实验 |
20 |
基本输入输出实验 |
21 |
16*16点阵显示实验 |
22 |
扩展并口实验8255* |
23 |
键盘LED显示实验 |
24 |
LCD12864显示实验 |
25 |
直流电机实验 |
26 |
扬声器发声实验 |
27 |
*电子称实验（250元） |
28 |
*摄像头拍照图片显示实验（350元） |
29 |
*血氧及脉膊测量实验（200元） |
30 |
*三相BLDC控制实验（680元） |
31 |
*蓝牙传输实验（280元） |
32 |
*考勤卡实验（200元） |
33 |
*光照测量（150元） |
34 |
*GPS,GSM（680元） |
35 |
*超声波测距（150元） |
36 |
*语音录放（150元） |
37 |
*指纹锁实验（580元） |
3、电子教室（软件）专业版51点,包含教学端和学生端：
（1）耐思V6.0互动软件：
电子教室V6.0专业版51点,包含教学端和学生端
（2）互动软件功能：
基本功能：
?图像监控,教师端可同时控制至少24个学生端的图像显示、捕捉放大,可对每一个学生端的实时图像进行单独调整。
?强大的语音功能方便师生之间、学生之间的交流,使得讨论内容更明确,沟通更方便。
?教师端可对学生端实现远程保护功能,包括优盘限制、上网控制、程序限制等。
?分组教学,口语讨论等贴近现代教学方法。
?具有班级管理功能,可以查看学生列表、查看学生状态、查看学生端属性、选择学生以启动功能、添加学生、删除学生,以及编辑学生姓名。
?具有分屏广播、文件分发、作业提交、网络考场、远程辅导、远程监控、网络影院、语音广播、语音对话、录制与回放功能。
?数字化教材库广播教学,开放式试题考库及标准答案库。
?具有强大的考试功能和随堂小考,可由系统自动评分,或由教师调阅评分。
?免费升级维护,易于扩展、易学易用。
