地暖及办公楼垂直供暖系统

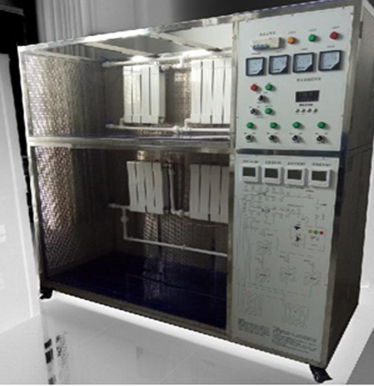

SB-DNXT地暖及办公楼垂直供暖系统

一、系统配置:

主要配置:供水箱、循环水泵、分集水器、电动阀、液晶显示面板,智能温控制仪等、一二层入户处均设热计量表及阀门,一层供暖系统为单管跨越式供暖系统,一层地板采用回旋式地暖辅设,左、中、两面框壁各设置铜铝复合散热器、薄壁钢管散热器(艺术造型);二层供暖系统为双管下供下回式系统,散热器左、中、薄壁钢管散热器(艺术造型)、二层地板采用回旋式地暖辅设、供回水主立管沿框架左侧设置;控制采用智能温控系统,手自动控制方式。

二、系统概述:

1.整体式全真暖气片和管路,透明地板,能看清隐蔽管路的全部结构和走向。

2.一二层均设置热计量表,整个系统由锅炉及循环泵实现热循环演示。

3.展示了单管跨越式供暖系统和单管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。

4.所有散热器和水暖设备都能全真演示。

5.系统分上下两层分户墙暖与地暖结合设置

6.系统管路采用带用串联与并联两种方式结合布置

7.系统具有温度自动控制和手动控制

8.智能温度设置定时控制等

三、技术参数:

1.外形尺寸:2000×1000×2000mm

2.框架材料:304不锈钢

3.地板材料:有机玻璃

4.设计压力:0.05MPa0.75Mpa,

5.安全保护:具有漏电自动保护装置和接地保护。

四、实训项目

1、单元住宅楼分户热计量采暖系统操作演示

2、单管跨越式供暖系统的认识

3、地暖供暖系统的认识

4、热计量表的计量操作及拆装实训

5、锅炉的拆装及操作实训

6、循环泵的操作及拆装实训

7、分水器、集水器的操作及拆装实训

8、薄壁钢管散热器的拆装实训

9、铜铝复合散热器的拆装实训

10、地暖管路辅设拆装实训
