电机电控配线安装装置,电机电控配线安装

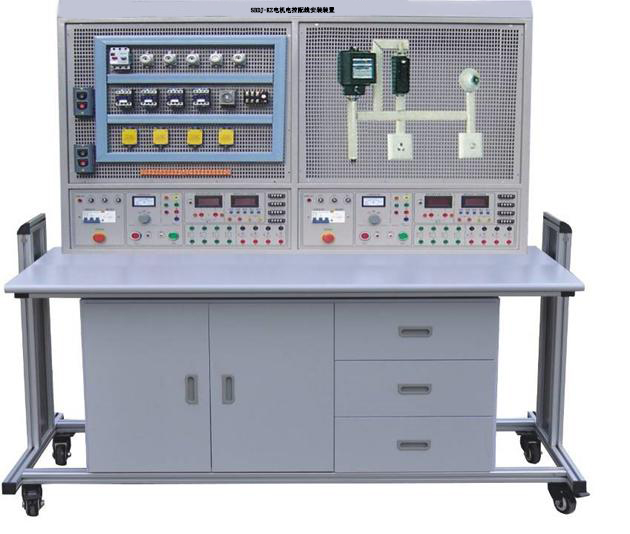

SBDJ-KZ电机电控配线安装装置

电机电控配线安装装置综合了大中专院校"电力拖动"、"工厂电气控制技术"、"继电接触控制"等课程教学大纲的要求而研发。采用"网孔板"结构,功能和性能优越,符合职业教育改革和发展,其外形美观、结构合理、牢固、耐用,配备多种常用电机及配套工作电源。实训内容丰富,实训方法接近工业现场,实训方法灵活、增加元器件即可增加实训项目,可扩展性强。装置设置多重科学安全保护措施,确保设备和操作者人身安全,特别适用于各院校现阶段的更新改造,迅速开设实训课程的理想设备。

一、概述

电机电控配线安装主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点

1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目。

2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。

三、技术性能

1、输入电源：三相四线制～380V±10%? 50Hz

2、温度：-5℃～+40℃,相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1400mm×680mm×1690mm

四、实训台配置

1、公共部分：设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。

4、每组提供一路恒流稳压电源,电压0-30V,最大电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。

5、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉用于元件储存。

6、电气控制仿真软件（正版软件,提供著作权证书原件）

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

序号	名称	型号与规格	数量
1	实训桌		1
2	实训屏		1
3	低压断路器	DZ108-20/10-F（0.63～1A）	2
4	螺旋式保险丝	RL1-15/3A	6
5	直插式保险丝	RT14-20/2A	4
6	交流接触器	0910	6
7	辅助触头	F4-11	4
8	热继电器	JRS1D-25/Z(0.63-1A)	2
9	热继电器座	JRS1-25	2
10	通电延时时间继电器	ST3PA-B/380V(0-60S)	2
11	接线端子排	JF5-2.5/5	10
12	G端子导轨		2
13	时间继电器座	PF-083A	2
14	按钮开关合（三个开关）	TYX3-P(黑、绿、红)	2
15	按钮开关合（两个开关）	TYX2-P(绿、红)	2
16	行程开关	LX19-222	4
17	行程开关	LX19-001	4
18	日光灯灯管	YZ10RR25/10W	2
19	镇流器	YZ13/220V50H_Z13W	2
20	启辉器	S10/4～65W	2
21	启辉器座		2
22	日光灯管座		4
23	倒顺开关	KO3-15	2
24	塑料安装卡子		400
25	不锈钢自攻螺丝		180
26	三相鼠笼式异步电动机	WDJ26 (380V/△)	2
27	实验连线	护套自锁线10根：长1000mm黄2条、绿2条、红2条、黑2条；护套自锁线6根：长300mm黄2条、绿2条、红2条	1套
