电机装配与运行检测实训考核平台,电机控制技术

SBZPJC-1型电机装配与运行检测实验装置

一、概述

"电机装配与运行检测实训考核装置"是根据国家劳动保障部对电机装配工与运行检测技能人才的需求,综合了企业电机装配（安装）、运行检测的实际工作场景,在满足学校多层次电机装配（安装）与运行检测教学和实训考核的基础上,强化了多种电机制作和电气控制（拖动）方式,使其具有比以往实训更加完善的配置和更为完整功能。

该装置同时具备三相异步电动机、步进电机、伺服电机等多种电机的实验功能。且采用数字化检测手段,直观地反应电机控制的过程,强化多种电机制作和电气控制（拖动）方式,可满足多层次教学的实验考核设备。

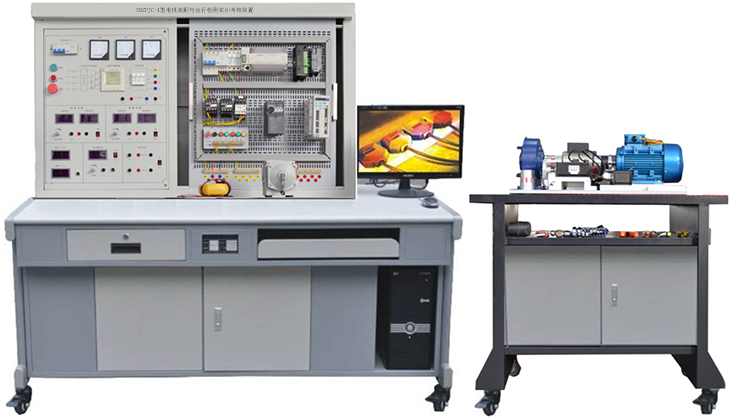

（设备整体外形参考图,具体以实物配置为准）

二、电机装配与运行检测实训考核装置特点

1、安全性强：各电源输出、各测量仪表均有可靠的保护功能,具有完善、可靠的人身安全保护体系。

2、适应性强：能满足各类学校相应课程的实验教学,深度和广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机的结合。

3、综合性强：同时提供多种交流与直流电机,在一个实验平台上即可完成多种电机控制实验。节省实验用房,安装方便灵活。

4、配套性强：从仪器仪表、专用电源、电机装配工具到实验连接专用导线等均配套齐全,仪器仪表、部件的性能、规格等均密切结合实验的需要进行配套。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10%? 50Hz

2、整机功率：≤1 KVA

3、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

4、安全保护：具有漏电保护装置,安全符合国家标准。

四、主要部件介绍

（一）电气控制部分介绍

1、交流电源保护装置

（1）三相四线电源经漏电保护器和短路保护装置,由接触器通过起、停按钮进行操作,输出到面板的安全连接插座

（2）短路保护采用专利技术,当面板U、V、W输出出现短路现象,保护装置将断开接触器,并发出声光报警。故障排除复位后方可重新启动

2、交流电源

（1）三相可调交流电源,通过6KVA三相同轴自耦调压器进行调压,可输出三相0～450V。可调交流电源输出处设有过流保护。

（2）输出三相交流220V专用电源,供外部设备使用。

3、直流电源

（1）提供两路可调直流电源为DC30~220V/2A,并带过载、短路保护功能；配有专用数显表对输出电压电流进行显示。

（2）5V/2A、24V/6A稳压直流电源各一组,还有短路保护功能。

（3）0-1A稳流电源一组,用于对磁粉制动器控制。

4、测量仪表

（1）智能数字多功能交流仪表（一只）

液晶显示,多功能电力仪表能高精度测量显示三相电网系统中常用的电量参数,如三相电压电流、有功功率、无功功率、频率功率因素数等,具有显示直观,精度高,稳定性好,抗震动等优点。功率表精度为0.5级,电压、电流量程分别为450V、15A。

（2）指针式交流电流表（三只）：量程0-10A用于监视三相可调电源电流。

（3）数显直流电压表（两只）：量程0-300V,分别监视直流可调电源（一）（二）输出电压。

（4）数显直流电流表（两只）：量程0-2A,分别监视直流可调电源（一）（二）输出电流。

（5）数显直流电流表（一只）：量程0-1A,用于监视稳流源输出值。

（5）数显转速表（一只）：量程0-9999r/min,显示转速传感器测量的转速值

（6）数显转矩表一只（一只）：量程20N.M,用于显示转矩传感器测量值

（二）电机机械载体

电机机械载体是采用钢结构,由原动电机通过弹性联轴器、传动轴、齿轮、皮带轮等不同的连接机构与扭矩传感器对接,通过磁粉制动器对原动机进行加载。主包含以下部件：

无刷直流电动机500W、他励直流电动机123W、磁粉制动器20Nm、动态扭矩传感器20Nm、三相鼠笼式异步电动机370W、两相步进电机、伺服电机SGMJV-04ADE6S

（三）电气安装版

采用灵活的多孔板设计,位于桌子右面,可进行电气安装与接线。

（四）安装工具与辅助器材

包括工具箱、一字螺丝刀、十字螺丝刀、自动剥线钳、斜口钳、尖嘴钳、压线钳、压线钳、插针、冷压插子、游标卡尺、橡皮锤、兆欧表、钢角尺、内六角扳手、锉刀、钢直尺、开口扳手、活扳手、导轨C45、绝缘垫等。

（五）电机控制器件

包括直流无刷电机控制板、变频器0.75KW、触摸屏6AV6 648-0BC11-3AX0、cpu模块6ES7 288-1ST40-0AA0、扩展模块6ES7 288-2DR08-0AA0、可编程控制器FX3U-32MT/ES-A、扩展模块FX2N-16EYR、步进电机驱动器2M530、伺服驱动器SGDV-2R8A01A、无刷直流电机驱动器BL-2203C、3P空气开关6A、熔断器3P、交流接触器CJX2-0910 220V、热继电器、辅助触头组F4-22、辅助触头组F5-T2辅助触头组F5-D2。

★（六）电机与变压器仿真教学软件

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1号）与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实验单元,共18个典型的实验项目,每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。

本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实验,并可在此基础上实现技能考核。

序号	名称	型号及规格	数量	单位	备注
1	操作工作台	1850mm×700mm×1600mm	1	台	钢结构,带自锁脚轮,防火工作台面电气控制系统等电气设备的安装载体,设备可自由、灵活的布置。
2	检测仪表单元	ZPJC-1	1	套	包括进线电源控制与保护、电压表、电流表、电量综合显示仪表、转速表、力矩表等基本仪表和交直流基本电源、指示灯、紧急停止按钮等器件
3	拖动线路安装单元	ZPJC-2	1	套	包含熔断器、接触器、多种继电器、变频器、伺服电机驱动器、步进电机驱动器、直流无刷电机驱动器等。
4	安装工具与辅助器材		1	套	包括活动扳手、套筒扳手、大小螺丝批、钢尺、角尺、游标卡尺、尖嘴钳、剥线钳、电工刀等,辅助器材包括：绝缘摇表、数字万用表、绕线机、绕线模板、嵌线工具、安装工具、绝缘材料、多种规格绝缘导线等。
5	PLC及部分扩展模块	三菱PLC	1	套	FX3U-32MT/ES-A主机 FX2N-16EYR扩展模块
6	PLC及部分扩展模块	西门子PLC	1	套	cpu模块6ES7288-1ST40-0AA0、扩展模块6ES7288-2DR08-0AA0、
7	三相异步电动机		1	台	380V,370W,1400r/pm
8	步进电机	2S56Q-02976	1	台	3A、1.5Nm
9	步进电机驱动器	2M530	1	台	3.5A
10	交流伺服电机	SGMJV-04ADE6S	1	台
11	伺服电机驱动器	SGDV-2R8A01A	1	台
12	变频调速器	FR-D720-0.75KW	1	台	220V,0.75KW
13	触摸屏	6AV6648-0BC11-3AX0	1	台	7寸触摸屏
14	无刷直流电机	92BL-5015H1-LK-B	1	台	500W
15	无刷直流电机驱动器	BL-2203C	1	台	和无刷电机配套使用
16	直流他励电动机	110SZ02A1	1	台	DC 110V,123W
17	磁粉制动器	CZ-2	1	台
18	动态扭矩传感器	CYT-302	1	台
19	三相连轴调压器	TSGC-6KVA	1	台
20	空气开关3P	6A 3P	1	只
21	熔断器	RT18-32 3P	2	只
22	熔断器芯	R015? 6A	6	只
23	交流接触器	CJX2-0910 220V	4	只
24	热继电器	JR36-20 1.5-2.4A	1	只
25	辅助触头组	F4-22	3	只
26	辅助触头组	F5-T2 0.1S-30S	1	只
27	辅助触头组	F5-D2 0.1S-30S	1	只
	接线端子	TB-1512	6	只

序号	名称	型号及规格	数量
1	工具箱		1只
2	一字螺丝刀	3×7.5mm	1把
3	十字螺丝刀	3寸	1把
4	一字螺丝刀		1把
5	十字螺丝刀	3×7.5mm	1把
6	自动剥线钳		1把
7	斜口钳		1把
8	尖嘴钳	6寸	1把
9	压线钳	HS-06WF	1把
10	压线钳	HS-30J	1把
11	插针		500只
12	冷压插子	SV 1.25-4	100只
13	游标卡尺	0-150mm	1把
14	橡皮锤		1把
15	兆欧表	ZC25-4	1只
16	钢角尺		1把
17	内六角扳手	BM-C9	1套
18	锉刀(扁锉)	8寸	1把
19	钢直尺	300mm	1把
20	开口扳手（呆扳手）	18-21	1把
21	活扳手	200*24 8"	1把
22	导轨C45	C45 20cm	3条
23	台虎钳	QT-100	1台
