电机与变压器实训装置,电机与变压器实训台

SBDJB-01型电机与变压器实训装置

一、概述

电机与变压器实训装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《国家职业标准-维修电工》《职业技能鉴定培训教材-维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

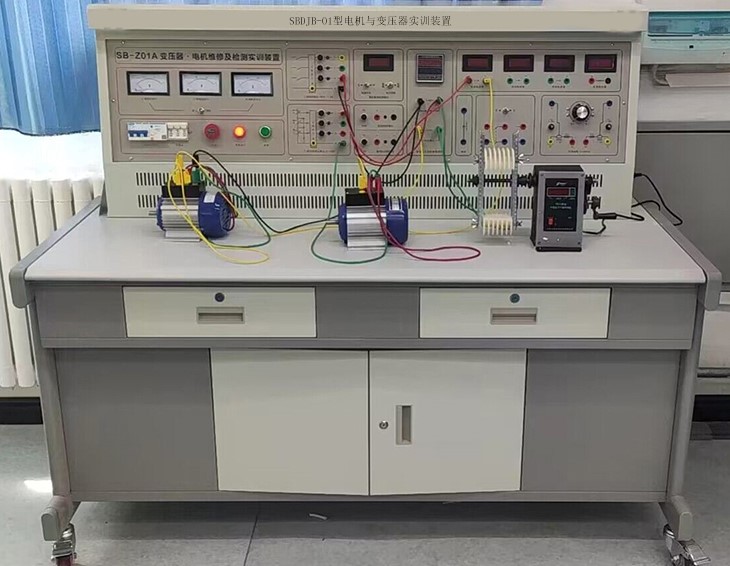

参考图片

二、技术参数

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、装置的配备

1、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板

2、实训桌

实训桌上方附有防静电绝缘橡胶垫,为了便于绕线和实训室的管理,将手摇式电子计数线绕机固定在桌面上,桌子下方设有放置铜线的绕线柜。

3、主控功能板

（1）三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。

（2）控制屏面板上设有指针式交流电压表三只,观测三相电网电压。

（3）三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,可输出三相0～450V及单相0～250V可调电压。

（4）直流电源部分：

220V/0.5A直流电源一组,还有短路保护功能。

0～250V可调直流高压电源一组,带有过压保护及短路保护功能。

4、仪表功能板

（1）提供交流数字电流表三只,测量范围0～5A,精度0.5级,三位半数显。

（2）直流数字毫安表一只：测量范围0～2000mA,三位半数显,精度0.5级。

（3）智能功率、功率因数表一只：由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用先进的DSP技术计算有功功率、无功功率,功率表精度为0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。

（4）单相电容运转电动机电容：4uF/450V CBB电容。

（5）双刀双掷开关一只。

（6）可调电阻：两组0～900Ω/0.5A可调电阻。

5、仪器配备

（1）500V等级兆欧表一只,用于测试电机绕组绝缘电阻

（2）890B+数字万用表,三位半显示

（3）钳形电流表一只

6、制作设备、电机等配备

（1）拆、装工具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

（2）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等

（3）手摇电子计数绕线机一台：数显范围0～9999匝数,计数精确、计数方便

（4）未浸漆的单相变压器：容量100VA,电压AC220V/55V,电流0.45A/1.8A。

（5）未浸漆的单相电容运转异步电动机：额定功率120W,电压220V,电流1A,转速1420r/min。

（6）未浸漆的三相鼠笼异步电动机：额定功率180W,电压380V（Y接法）,转速1400r/min。★（7）轴电流测试电机：额定功率1.1KW,电压380V（Y接法）,转速1400r/min,电机经特殊处理可以用于检测电机运行时的轴电流,用于演示大电机由于轴电流而导致轴承的损坏。

7、实训导线及配件

采用高可靠护套结构手枪插连接线（不存在任何触电的可能）,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。

NO	配置名称	型号规格	单位	数量	备注
1	实训操作桌		套	1
2	实训屏	SBDJB-01	台	1
3	学生凳		张	2
4	绝缘皮（胶垫）		张	1
5	配件及工具		套	1	见表一
6	安全导线		根	20
7	指导书		套	1
8	★配套教学资源				附件

序号	名称	数量	备注
1	890B⁺数字万用表	1只
2	钳形电流表	1只
3	兆欧表	1只	500V
4	尖嘴钳、拆、装工具	1套	6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀各1
5	绕线装置	1套	包括电机绕线模、绕线轴、绕线架、压线架
6	手摇电子计数绕线机	1台
7	未浸漆的单相变压器	1只	100VA
8	未浸漆的单相电容运转异步电动机	1台	120W
9	未浸漆的三相鼠笼异步电动机	1台	180W
10	★轴电流测试电机	1台	1.1KW
