电机拖动 ,电机拖动实训装置

电机拖动实训装置,主要面向电机控制与维修专业,能够完成普通电机的装调、维修、实验及控制电机的操作等实训任务,可同时满足中职、高职的课程需要。另外在课余时间,还可以面向社会,为下岗职工、农村转移劳动力提供培训服务,也可以面向社会准备参加电机维修及电机控制专业技能考核和职业技能鉴定提供培训服务。
电机拖动实训室设备,近几年,学校不断发展,学生人数不断增多,同时随着人才培养规格及要求的不断提高,电机维修实训室已经不能满足我系的教学需要,主要表现在：投入跟不上专业的发展需求,存在学生多,设备少的问题。

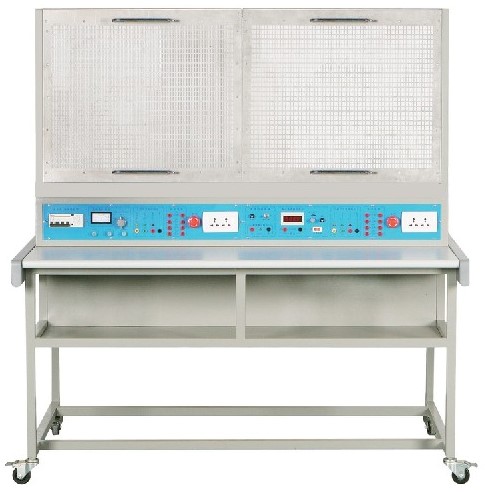

SBWXK-01D型电机拖动、

一、概述

电机拖动实训装置主要由实训桌和网孔板组成,学生通过实训线路进行元器件的布局,安装接线全部由学生自行完成,培养学生的动手能力和操作技能。实训项目可自行确定,选择相应的元器件来完成实训项目,也可作为电工考证设备使用。

二、特点

1.电气控制线路元器件都装在网孔板上,操作方便、更换便捷,可扩展功能或开发新实训

2.操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资

3.设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全；各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠

4.实训台为单面双人座,即可以二个学生同时进行实训,电源独立互不干扰

5.网孔板为挂件式,采用1.5mm厚的钢板,网孔板的尺寸为600*700mm2,孔大小为5*10

三、技术参数

1.输入电压：三相四线～380V±10% 50HZ

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5kVA

4.外形尺寸：1430mm×680mm×1600mm

四、基本配置

实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表
1.交流仪表
(1)交流电压表：0～500V带镜面交流电压表二只,精度1.0级
(2)交流电流表：0～5A带镜面交流电流表二只,精度1.0级,具有超量程报警、指示、切断总电源等
2.实训台设有两组电源通过启、停按钮控制电源的输出,并设有急停按钮。电源输出设有短路保护
3.网孔板
每个工位提供一张网孔板（2张）,尺寸660mm*600mm。
4.实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方,桌子左右各设有两个抽屉（带锁）,下部配置元件柜。

5.电气类实训室安全教育仿真软件共配1套

■安全用电常识
1．人体触电的方式：单相触电、两相触电、跨步电压触电、悬浮电路触电。
2．安全防护措施：预防直接触电的措施、预防间接触电的措施、个人防护用品的使用。
3．保护接地与保护接零：保护接地、保护接零。
4．触电现场急救措施：使触电者尽快脱离电源、判断触电者伤害程度、对不同情况的救治。
■常用电工工具
1．通用电工工具：测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、镊子。
2．线路装修工具：冲击电钻、管子钳、剥线钳、紧线器、弯管器、切割器具、套丝器具。
3．设备装修工具：拉具、喷灯、梯子。
■常用导线的连接
1．线头绝缘层的剖削：塑料硬线、塑料软线、塑料护套线、花线、塑套软线、漆包线。
2．导线线头的连接：单股铜芯导线、股铜芯导线、铝导线。
3．线头与接线桩的连接：针孔式接线桩、平压式接线桩、瓦型接线桩。
4．线头绝缘的恢复：绝缘材料、包缠方法、热缩管。
四、适用范围
各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。

序号	名称	型号与规格	数量	备注
1	日光灯管套件（镇流器）	10W	1套
2	空气开关	DZ47-63LE4P5A	1只
3	保险丝座	RT18-32/3P	1只
4	直插式保险座	RT14-20	2只
5	熔断器	RT18-20/3A	3只
6	熔断器	RT14-20/2A	2只
7	交流接触器		3只
8	接触器辅助触头		3只
9	热继电器		2只
10	通电延时时间继电器	ST3PA-B/380V（0-10S）	1只
11	时间继电器座	PF-083A	1只
12	按钮开关盒	3孔	2只
13	电阻	75Ω/75W	3只	装实验台上
14	电阻	10Ω/25W	1只
15	二极管	1N5408	4只
16	行程开关	LX9-222	2只
17	行程开关	LX9-001	2只
18	塑料安装卡子		200只
19	自攻螺丝		100只
20	接线端子排	JF5-2.5/5	2条
21	G形导轨	0.2米	1根
22	三相鼠笼式异步电动机	AC380V?? Y/△	2台
