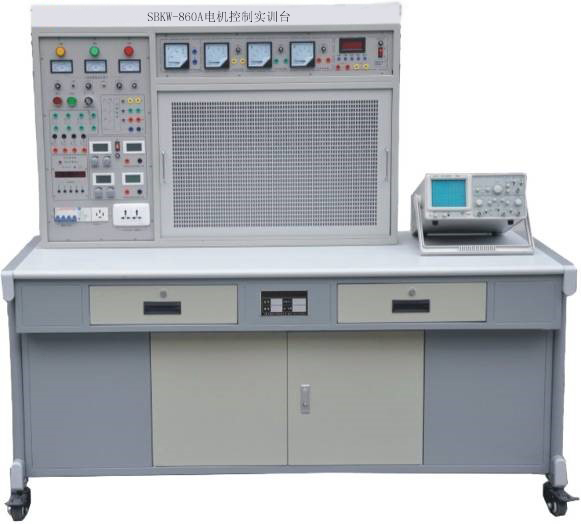

SBKW-860A电机控制实训台

一、电机控制实训台产品特点：

电机控制实训装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构，训练与鉴定接近工业现场，外形美观，结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强，装置设置多重科学安全保护措施，确保设备和使用者人身安全，非常适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。一个实训室参考标准配备1台教师台，用户可根据学生人数酌情增减学生台。整个实训室豪华、气魄，标准化和安全程度高。电机实训装置是各类学校实验实训室现代化的重要标志产品。

二、电机控制技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：200Kg

三、实训屏构成与性能：

1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。

2、电源及参数：

2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。

2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。

2.3、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-1500mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出有0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。

3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。

4、实验管理器：平时作为时钟使用，具有设定密码，实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。

★5、智能功率、功率因数表

1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。

2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。

3)负载类型：L、R、C。

4)测量精度：±0.5%+2。

5)抽样率：5次/秒

6)工作温度范围：-20℃～+50℃。

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

★6、功率输出函数发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

7、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。

8、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。

9、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。

10、单、三相插座：为外部仪器提供工作电源。

四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。

五、整个实训室构成与配备（以参考标准：1台教师台，12台学生台即25座为例）

1、学生实训操作桌12张，一桌二座，桌面配备一块胶皮板保护桌面，桌体下部配备元件储存柜，放置实训考核元器件，使用、保管方便，桌体中部左右设有两个抽屉，放置常用工具等。

4、器材配备（以参考标准：1台教师台，12台学生台即25座为例）：

序号	名称	每台数量	全室数量	单位	备注
1	人体复苏模型		1	个	教师急救演示
2	灭火器		1	只	教师演示
3	透明直流电机		1	台	教师拆装演示
4	表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具	1	13	套
5	电烙铁及烙铁架	1	25	套
6	指针万用表MF-47	1	13	只
7	数字万用表890B⁺	1	13	只
8	单相电度表	1	13	只
9	三相电度表	1	13	只
10	电流互感器	3	39	只
11	兆欧表	1	13	只
12	钳形电流表	1	13	只
13	转速表		1	只	教师台用
14	保险盒	3	39	只
15	熔断器	6	78	只
16	拉线开关、圆插座、平灯头	各2	各2*13	只
17	20W日光灯	1	13	套
18	换相开关	1	13	只
19	三相电动机拆装拉具		3	套
20	钢剧架	1	13	把
21	单相电动机	1	13	台
22	三相电动机180W	2	26	台
23	交流接触器	3	39	只
24	组合开关	1	13	只
25	3H铁索按钮	1	13	只
26	热继电器	2	26	只
27	时间继电器	1	13	只
28	50W变压器	1	13	只
29	单刀开关	1	13	只
30	三相闸刀	1	13	只
31	信号灯	1	13	只
32	走线槽	2	26	米
33	双门立柜		2	个
34	学生凳		25	张
35	电子器件综合学习与检测演示套件		1	套	老师台，见附件
36	配套教学资源		1	套	老师台

六、参考实训考核项目：

电工基础训练

1．低压验电笔的使用

2．灭火器的操作方法（教师演示）

3．口对口人工呼吸法和胸外心脏压挤法急救的掌握

4．常用工具的使用与识别

5．常用导线的连接和绝缘的恢复

6．电烙铁的拆装与焊接技能训练

7．电工识图训练

8．电工布线工艺

照明等单相电路的接线与调试

9．日光灯电路的安装接线

10．单相电度表直接接线电路安装

11．单相电度表经电流互感器的接线电路安装

12．配电板安装

13．室内配线

14．室内照明电路安装

电工仪表选用

15．万用表转换开关的使用和读数

16．交流电压的测量

17．直流电压、直流电流的测量

18．电流表、电压表的安装

19．电阻的测量

20．兆欧表、钳形电流表接地电阻测定仪的使用

21．单相功率、功率因数的测量

22．三相四线有功电度表的安装接线

23．三相四线有功电度表经电流互感器的安装与接线

低压电器及电动机的拆装维修

24．常用开关继电器拆装25．交流接触器的拆卸与组装

26．常用启动器的结构观察与检测

29．三相鼠笼式电动机的拆装与测试

30．三相鼠笼式异步电动机运行巡视

31．三相鼠笼式异步电动机的定期检修

32．三相鼠笼式电动机故障分析

33．定子绕组局部故障的排除

34．单相电容式电动机绕组的拆装

35．单相电容式电动机故障与排除

36．手动正转控制线路的安装与检修训练

动力及控制电路的安装、调试与维修

37．接触器点动正转控制

38．具有自锁的正转控制

39．具有过载保护的正转控制

40．接触器联锁的正反转控制

41．按钮联锁的正反转控制线路

42．按钮、接触器复合联锁的控制线路

43．按触器控制Y-△降压控制

44．X62-W型铣床主轴与进给电机的联锁控制

45．时间继电器控制Y-△降压起动控制

46．C620-1型车床控制线路的模拟安装

47．直流电动机的拆装训练（教师演示）

48．直流电动机的检修训练（教师演示）

电子电路的元件结构与识别检测（老师演示）

49.常用电容学习与检测

50.常用电阻学习与检测

51.常用二极管学习与检测

52.常用晶体管学习与检测

53.常用数码管显示学习与检测

54.常用集成IC学习与检测

七、附件：电子器件综合学习与检测模块

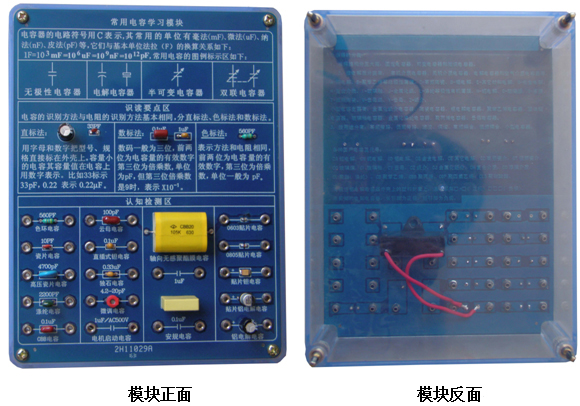

（一）常用电容学习与检测模块

底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。

分为三个区域，分别为图例标示区、识读要点区及认知检测区。

图例标示区：展示普通电容器（无极性）、电解电容器、可调电容器、双联可调电容器的符号。

识读要点区：展示E12、E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。

列出了常用电容的分类及各类国产电容及代号。

认知检测区：提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容；同时还按照封装提供0603及0805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。

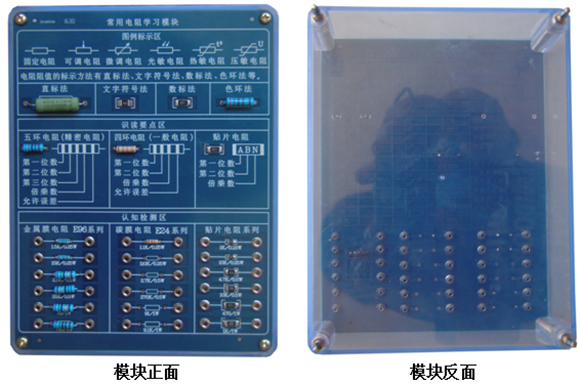

（二）常用电阻学习与检测模块

分为三个区域，分别为图例标示区、识读要点区及认知检测区。

图例标示区：展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法（直标法、文字符号法，数标法，色环法）。

识读要点区：展示色环符号的规定及各色环符号的代表意义，提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示，便于感性认识。

列出了常用电阻的单位符号及进阶关系。

认知检测区：提供碳膜电阻，包括1/4W、1/2W、1W三类小功率共6个实际电阻，全部为E24系列阻值；金属膜电阻1/4W、1/2W、1W三类小功率共6个E96系列阻值实际电阻；贴片电阻类，包括1206、1812、2512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座（内孔2MM）。

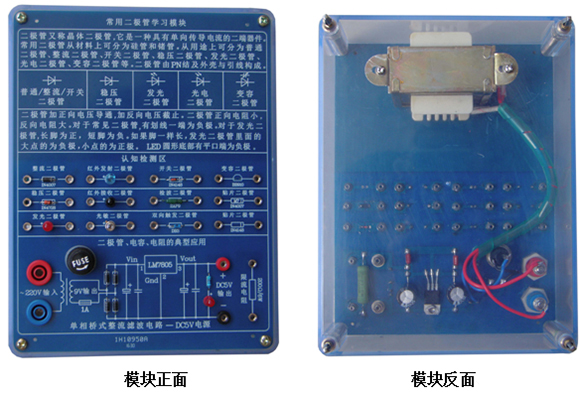

（三）常用二极管学习与检测模块

底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。

展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式，列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管，双向触发二极管的实物及检测接口。

提供二极管、电容、电阻的综合应用电路：单相桥式整流滤波电路-DC5V电源的产生电路，带有熔丝保护及发光二极管指示，通入单相AC220市电即可工作（模块设有单相电源变压器），同时该DC5V电源可为其他模块检测供电之用。

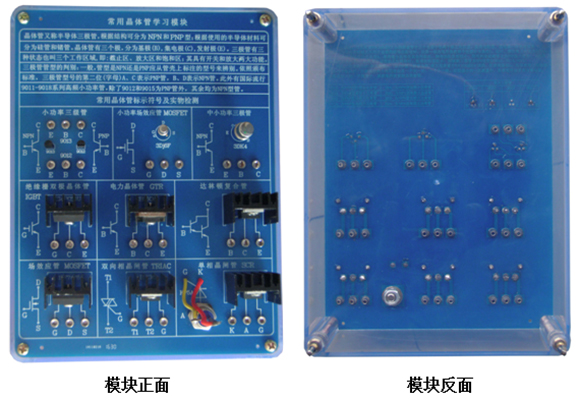

（四）常用晶体管学习与检测模块

对常用晶体管的分类及管脚判断进行了介绍，展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC的图示，列举了常用9013、3DJ6F的识读方法；展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC等实物，提供检测接口。

展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。

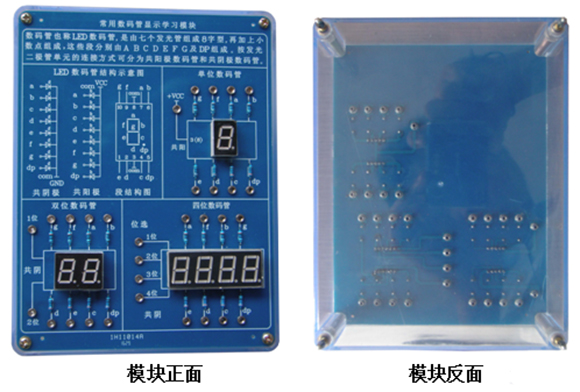

（五）常用数码管显示学习与检测模块

底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试，同时也能防止器件的损伤。

展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法，展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座（内孔2MM）。

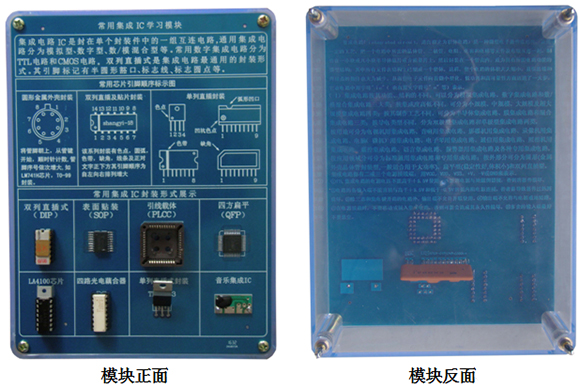

（六）常用集成IC学习与检测模块

展示常用集成IC封装形式，如圆形金属外壳封装、单列直插式（SIP）、双列直插式（DIP）、表面贴装（SOP）、引线载体（PLCC）、四方扁平（QFP）等等。展示常用芯片引脚顺序标示图。提供了如双列直插芯片、单列直插芯片、贴片芯片、厚膜电路EXB841、音乐芯片等特殊引脚芯片的实例。
