电机检测技术实训室建设方案,电机检测技术实训平台

电机检测技术实训室建设方案

一、电机检测技术实训室建设规划
（一）总体思路
1.电机检测技术实训室建设方案,电机检测技术实训平台,电机控制技术实训室,需要紧随甚至引领时代发展步伐,立足高端和新兴职业,推进高技能人才培养工作,全面加强高技能人才队伍建设,促进学习型、创新型、生态型城市建设,切实提高企业核心竞争力,实现可持续发展,满足当前社会经济发展和人才需求,开展职业技能实训与鉴定,实训基地需要建设新理念、新模式、新技术、新工艺相配套的实训室,在满足实训功能的基础上,兼顾技能鉴定、技能竞赛、师资交流、技术研发等职能,在结合可鉴定职业（工种）、未来主流工艺技术等基础上确定实训项目的设置,在设备仪器的配置、场地布置等方面予以充分考虑。
2.建立教学改革成果、专业建设成果、网络课程、精品课程及数字化立体资源库等教学资源,利用信息和互联网技术,构建共享型专业教学资源库。以数字化、信息化等现代教育手段,以网络信息化为载体,构建基于校园网络的教学、学习与交流的平台。
（二）建设原则
1.导向性原则：坚持"教学与工业现场实际应用相结合"的原则,努力体现真实或仿真的职业环境,在一个真实的职业环境下按照专业岗位群对基本技术技能的要求,得到实际操作训练和综合素质的培养。
2.先进性、扩展性原则：紧跟时代发展前沿的综合性生产训练项目,体现新技术,瞄准实际操作人才缺乏的高技术含量和新技术行业的职业岗位,在技术要求上要具有专业领域的先进性,投入具有前瞻性、持久性。
3.开放使用性原则：在环境和总体设计上要具有社会开放性,最大限度地实现资源共享、辐射周边,为社会提供多方位服务。
4.突出实训的核心功能：设备以企业、院校和培训机构无力开展的高新技能实训项目为主,重点突出"高（高端职业和技能）、新（新兴职业和技能）、长（长周期技能开发）、前（前瞻性技能开发）",把握未来社会人才需求。
6.凸显实训的实效性：实训室建设配备要秉持获得实际训练体验的原则,让参与实训的学员能够直接体验工艺流程和操作技能情况,体验到真正生产过程中的工艺特点,在经过一段时间的实践实训后能基本掌握相关操作技能。
（三）建设目的
拟建设一个集合基本技能训练、工程训练、创新设计、工业现场操作与设计、智能管理为一体的、具有满足社会培训、实践教学、技能鉴定、技能比赛等四大功能的实训中心。
1.从的配置、系统性和先进性上,大幅度提升社会、院校等企事业单位的实践教学条件,激发学员对专业学习的兴趣,得到更系统化的专业技能训练。
2.紧随引领时代发展步伐,立足高端和新兴职业,满足当前社会经济发展和人才需求,开展职业技能实训与鉴定,建设新理念、新模式、新技术、新工艺相配套的实训室,提高设备的使用率。
3.结合"互联网+教育"系统,通过云平台技术,让实训室设备售后实现智能化和数字化运营；后台和用电数据实现本地和远程的监控,结合数字化立体教学平台,为实验室资源库提供了丰富资料,构建一个智慧教室。

SB-DJZPB电机检测技术实训平台

1、产品概述

电机检测技术实训平台主要包含操作平台、电源控制屏、电气考核板、电器元件、互联网+智能监控、电气考核、电气实训与实训室。可以满足机电、电气、电工专业人才培养和考核需求,满足专业通用性技能学习实训的基础上,融入配套教学资源和信息化等实用功能。实现理、实、虚一体化教学。
电机检测技术实训装置设计模式为开放式的教学科研平台。响应"十三五"教育部倡导大力发展信息化教育,打造智慧实训室,融入"互联网+教育"系统。适合机电、电器设备安装与维修、机电技术应用、电气运行与控制、电气技术应用等专业,满足《继电控制技术》、《电气控制技术》、《电力拖动技术》的教学需求、技能鉴定考核与科研、创新应用。

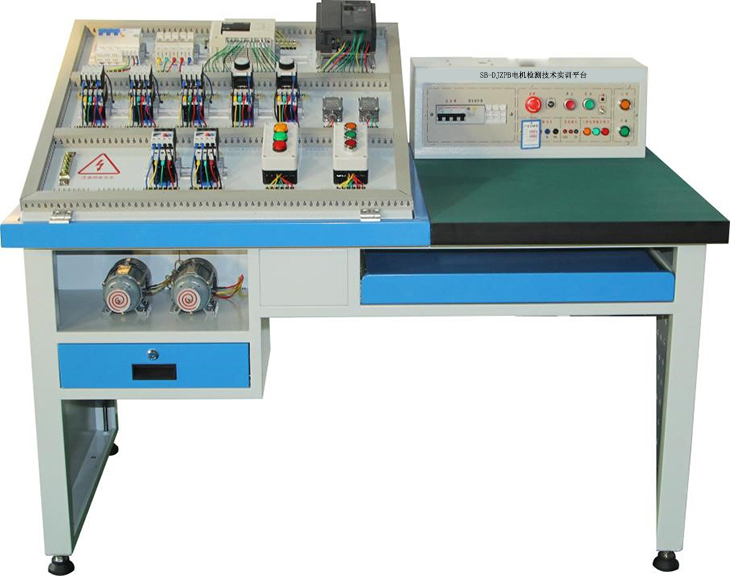

外观参考图片（具体以配置为准）

电机检测技术实训装置设计模式为开放式的教学科研平台。响应"十三五"教育部倡导大力发展信息化教育,打造智慧实训室,融入"互联网+教育"系统。适合机电、电器设备安装与维修、机电技术应用、电气运行与控制、电气技术应用等专业,满足《继电控制技术》、《电气控制技术》、《电力拖动技术》的教学需求、技能鉴定考核与科研、创新应用。

2、产品特色

1.开放真实性：装置为网孔板实操区,解决了设备升级的局限性。网孔板上可安装工业电气元件,自由组建控制系统,将工业现场搬进实训室,毕业后能让学生能够迅速适应和胜任社会工作。

2.安全性强：实训室配置智能电源安全保护系统,通过互联网技术,实时监控实训室用电数据,实现电源智能化管理,同时提供过温、短路、过流、过压、欠压、失压、功率限定7大保护功能。保证使用者的安全。

3.虚拟仿真教学：配套电工仿真软件,可在一个虚拟的系统上,无节点反复练习,最终实现理、实、虚一体化教学。

4.扩展兼容性：设备整体采用模块化设计,具有灵活性、开放性和设计性等教学特点。适用于教学、职业工种考核鉴定、技能竞赛等。便于后期的扩展和技术的升级,只需要更换核心挂件,便能满足教学内容的升级。

5.智能先进性：融入互联网+教育系统。通过后台的管理和数字化运营,打破了传统的电话报修、电话跟踪和电话回访等耗时繁琐的工作流程。让服务通过互联网+系统,变得更加高效、过程更加透明、客户更加满意。实训室的用电数据和安全实现智能管理,打造智慧教室。

6.资源丰富：根据高等院校及相关专业实训教学,配套教学视频、数字化立体教学平台（集成了与设备相关的文档、教学视频、仿真软件等）为实训室资源库提供了丰富资料。

3、技术性能

1.交流电源：三相五线AC380V±10% 50Hz

2.外形尺寸：1450×850×1520mm（长×宽×高）

3.整机功耗：≤1.5kVA

4.安全保护措施：设备具有接地保护、漏电保护功能,安全性符合相关的国标标准

4、基本配置

1、电源控制屏

包含设备总电源开关、电源供电指示、电源输出安全插座、三相电源输出插座、单相电源输出插座、无极调速按钮、摄像头固定区域和通讯网口等构成。为实训任务提供各种电源,具有漏电保护、过流保护、短路保护、接地保护等。

（1）交流电源：提供三相AC380V和AC220V 是一表示2交流电源,通过启动、停止按钮实现电源启停,并配有急停开关,用于紧急情况下,断开设备的电源。

（2）安全保护：智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

智能终端：智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止。

（3）上升下降功能：配套上升、下降按钮,可无极速控制网孔板的升降、实现网孔板0-75°任意角度调节,方便电气系统的安装、接线和设计。

2、电气网孔板

平台采用网孔板开放式设计,总体尺寸785*785mm,固定孔采用15*5mm弧形、交叉式开孔,满足低压器件的任意安装。学员根据实训项目的要求,能任意组合、选取器件、组合成相应的实训电路,完成电力拖动线路安装、接线、调试及工艺整理,满足实训教学、鉴定培训及职业竞赛的需要。

（1）智能角度调节机构：根据人体工程学设计,通过按钮和电动推杆配合执行,使安装板可在0-75°无级调节安装角度,学生可以根据身高和操作习惯进行角度调节,符合人机工程需求。

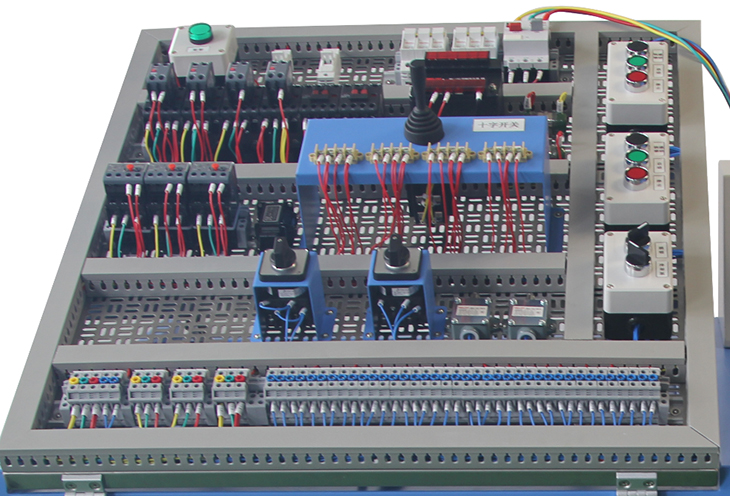

网孔板参考图

（2）电动推杆2套：

1）伸缩杆达到顶点会自动停止,确保电机不会空烧

2）伸缩杆达到底部会自动停止,确保电机不会空烧

3）任意位置可停止,带机锁,安全无忧

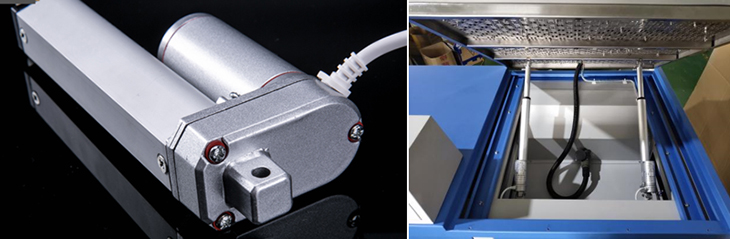

电动推杆参考图

3、实训桌

实训台桌腿尺寸60×40mm,主体框架及桌腿采用冷轧钢板。桌面右侧为50mm复合实木板,表面贴压防火板,耐腐蚀、防静电,周围使用高强度塑胶包边不易损坏。桌面左侧为可升降网孔板的框架,尺寸850mm×850mm,表面采用喷塑处理,网孔板尺寸785mm×785mm。实训台架底部设有抽屉和电机安装平台。桌腿安装4个万向轮,方便移动。

序号	器件名称	型号	数量	备注
1	低压断路器	DZ108（1.0-1.6A）	1只	德力西
2	熔断器	RT18-32-3P	2只	德力西
3	熔断器	RT18-32-2P	1只	德力西
4	熔断芯	RT18-32-3A	3只	德力西
5	熔断芯	RT18-32-2A	2只	德力西
6	交流接触器	CJX2-0910 AC220V	4只	德力西
7	辅助触头	F4-22	4只	德力西
8	热继电器	JRS1D-25/Z(0.63-1A)	2只	德力西
9	热继电器座	JRS1D-25	2只	德力西
10	行程开关	YBLX-19/001(一开一闭）	4只	德力西
11	按钮开关支架	不锈钢材质、圆角设计、22mm开孔	5只	定制
12	指示灯支架	不锈钢材质、圆角设计、22mm、16mm开孔	6只	定制
13	按钮（不带灯）	黑、绿、红色按钮	各1只
14	指示灯	红1个、绿色2个AC220V 是一表示2	1套
15	通电延时继电器	ST3PA-B/380V(0-60S)（2开2闭）	1只	德力西
16	时间继电器底座	PF-083A	1只	德力西
17	电阻模块	提供10Ω/25W电阻1只、75Ω/75W固定电阻3只,用于完成降压启动实训。	1块
18	零线排	5孔带塑料外壳	1只
19	端子排	2.5平方（多功能）	配套
20	线槽	30	配套
21	端子排标签	塑料白	配套
22	导轨	C45铝质	配套

序号	名称	型号与规格	单位	数量
1.	尖嘴钳	6寸	把	1
2.	剥线钳	鸭嘴式	把	1
3.	十字螺丝刀	3×75	把	1
4.	一字螺丝刀	3×75	把	1
5.	压线钳	U型1-3端子	只	1
6.	数字万用表	VC890D	只	1
7.	斜口钳	6寸	把	1
8.	工具箱	配套	个	1

序号	名称	型号与规格	数量
1	发货光盘	提供仿真软件、指导书等	1套
2	实训指导书	纸质版	1本
3	专用实训导线K4	配有高可靠护套结构手枪插连接线,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠。	1套
4	多股软线RV	1.0mm2黄色	1卷
5		1.0mm2绿色	1卷
6		1.0mm2红色	1卷
7		1.0mm2黑色	1卷
8	线槽	30*30mm	3米
9	铝导轨	C45	2米
10	多功能端子排	接插两用	10片
