电工教学实验台,电工技术实验台,电工试验台,高级电工技术实验室设备

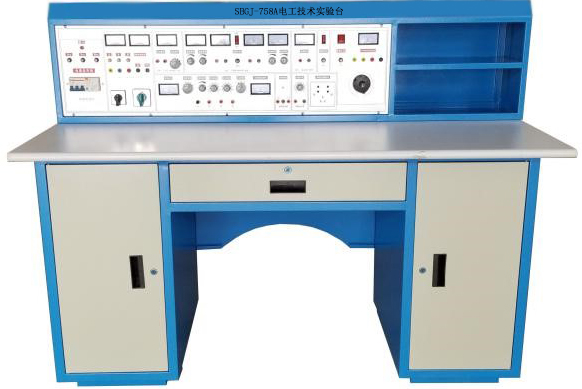

SBGJ-758A电工技术实验台

一、产品特点

电工技术实验台具有较完善的安全保护措施,较齐全的功能。在前几代的产品基础上各方面做了较大的改进,实验项目更加丰富,覆盖面广,实验内容选择余地大,实验深度有较大提高,使实验更加深入完整。实验台装配智能化数字交流、直流电表,测量精度高、测量范围宽,使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座,接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式,元器件接线端口引至电学专用插座上。实验方便、快捷、减少元器件损耗。弱电部分在九孔通用实验底板上完成,实验灵活,动手动脑能力强。创新实验元件模块盒体透明,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用压卡式结构,维修、更换元件拆装方便。数字部分实验利用进口新型集成座,实验时集成插拨方便,接触可靠,集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好,便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式,院校除能完成指导书上实验,还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm,实验室布局不受设备高度限制,有利于讲师讲解。

二、适用范围

适用高等院校及要求较高的中专、技校、科研单位,可完成电工学、电工原理、电路分析、电气控制、数字电路、模拟电子技术实验,利用其平台也可完成其他科目实验,其是实验室更新换代或新建扩建实验室的理想产品。

三、实验台和实验操作桌结构及功能：

1、实验屏构成与性能:

1.1.电源及参数

1.1.1输入电源:三相四线电源,输入时指示灯亮。

1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。

A组:单、三相可调交流电源,提供三相0～380V连续可调的交流电源,同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只液晶交流电压表,指示调压器输出电压)。

B组:低压交流电压：3、6、9、12、15、18、24V电源,最大输出电流1.5A。

C组:低压直流稳压电源：＋5V、＋12V、－12V。

D组:双路稳流稳压电源：二路输出电压均为0～30V,内置式继电器自动换档,多圈电位器连续调节,使用方便。输出最大电流为1.5A,具有预设式限流保护功能,每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2,负稳压度<10－2,纹波电压: <5mV。

E组:单相交流市电输出,由万能插板供用户自备设备使用。

1.2内置式电度表：便于实验,台内装有一台单相电度表,接线端子引至面板,具有工作可视框。

1.3内置式日光灯配件：台内已安装一套日光灯实验组件,实验方便、安全。

★1.4功率、功率因数表：

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质（感性显示"L",容性显示"C",纯电阻不显示）

★1.5直流数显毫安表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

★1.6智能交流数字电流表

交流数字电流表一只,采用美国模拟器件公司生产的新型高性能RMS真有效值转换器,配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围：0-5A,频率范围：10Hz-20Hz。手动量程为：100mA、1A、5A。测量精度为0.5级。具有数有数据存储与查询功能。

★1.7功率函数信号发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz,采用键盘直接输入数字设定频率
输出幅度	电位器调节,正弦波输出具有20db,40db衰减
方波占空比	可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz,自动换档

2、验操作桌：实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁）,用于放置工具及资料。右边设有放置示波器用的可拆卸搁板。

四、构成与配备

1、实验操作桌:1张,一桌二座。实验桌外形尺寸为160×70×80cm。桌子中央配置九孔万能电路插板,电路板进口由ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路。创新实验元件模块盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观,盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板,保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等),实验操作桌下部有二只元件储存柜,放置实验元器件及储存板。

创新透明元件模块名称	型号	数量	备注
电阻	0.5Ω	1	2W
电阻	1Ω	1	2W
电阻	2Ω	1	2W
电阻	12Ω	2	2W
电阻	100Ω	3	2W
电阻	160Ω	1	2W
电阻	200Ω	2	1W
电阻	300Ω	1	1W
电阻	330Ω	1	1/8W
电阻	400Ω	1	1/8W
电阻	510Ω	3	1/8W
电阻	620Ω	1	1/8W
电阻	680Ω	2	1/8W
电阻	800Ω	1	1/8W
电阻	820Ω	1	1/8W
电阻	1K	2	1/8W
电阻	1.2K	1	1/8W
电阻	1.3K	1	1/8W
电阻	2K	2	1/8W
电阻	5.1K	1	8W
电阻	10K	1	1/8W
电阻	10K	1	8W
电位器	470Ω	1	1/2W
电位器	1K	2	1/2W
电位器	4.7K	1	1/2W
电位器	10K	1	3W
电位器	100K	1	1/2W
瓷片电容	5300P	1	63V
瓷片电容	0.1uF	1	250V
瓷片电容	0.22uF	2	250V
瓷片电容	0.47uF	1	250V
瓷片电容	1uF	1	250V
瓷片电容	2uF	3	250V
电感	10mH	1
电感	100mH	1
指示灯	6.3V/100mA	1
二极管	4007	1
稳压二极管	2CW54	1
开关		5只
电流插座		6只
互感线圈		1套
铁棒		1根
磁铁		1条
三极管	3DG12	1只
整流桥	5A	1只
变压器	220V/110V+36V	1只	100VA
直流电表	1000uA	1只
直流电表	25mA	1只
直流电表	±100uA	1只
集成座	14脚	1只
运放	741	1只
运放	458	1只
三相负载	GSY05	1
工具
电烙铁		2只
烙铁架		2只
尖嘴钳		1把
螺丝刀		3把
其他
实验台		1台
实验桌		1张
学生凳		2张
防腐皮		1块
