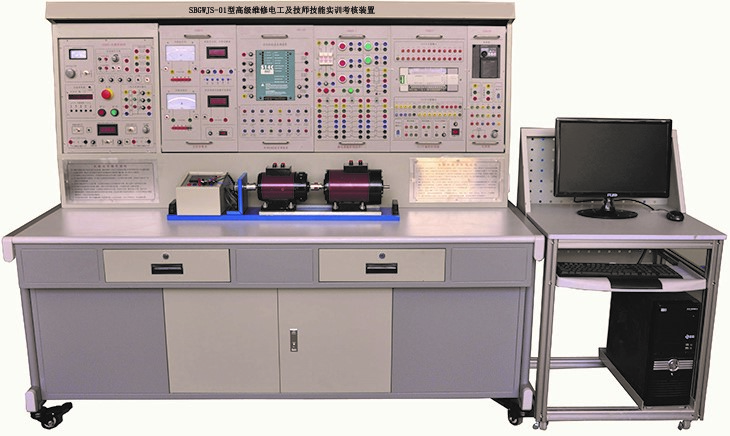

SBGWJS-01型高级维修电工及技师技能实训考核装置

专业与产业（链）的对应性:对接"5+1"现代工业体系发展和区域产业行业电气自动化设备安装调试、现代智能装备安装调试、仪器仪表安装检测等岗位,对知识、技术能力等方面的人才需求,以及高职人才培养的专业需求,科学构建课程体系,实施订单培养。

人才培养目标定位:本专业主要培养面向通用设备制造业、电气机械和器材制造业、核电建造运行与维护行业的电气设备安装、自动控制工程安装调试、仪器仪表安装与检修等职业群,对口高职院校自动化类相关专业。具备扎实的专业基础知识,思想坚定,德技并修,能够从事核电建设现场电气设备生产、安装、调试与维护,自动控制系统生产、安装,核电电力设备的安装与维护,核电仪器仪表安装与检测,自动化产品营销及技术服务等工作的生产一线的复合型技能人才。

（图片仅供参考,具体已实物配置为准）

一、概述

高级维修电工及技师技能实训考核装置是根据机械工业出版社出版的《维修电工技师培训教材》中相关技能的培训要求,而研发的实训装置。该装置不仅可作为各企业、职业技术院校、技校等单位的维修电工技师培训用的操作台,而且也可作为有关部门对维修电工技师资格认定的考核鉴定设备。本套装置还增设了故障设置与排除功能,具有丰富的波形观测孔和故障测试孔,便于培训考核。

它不仅涵盖了电子技术(数、模电子技术)、电力电子变流技术、电机与拖动、自动控制、可编程控制器、单片机等几个方面的技能培训,还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。

二、特点

1、综合性强本装置综合了目前国内各类学校电子技术,电力电子、半导体变流、交直流调速、PLC可编程控制技术、电机控制理论等几个方面的技能培训项目。

2、适应性强能满足各类学校相应课程的实验教学,深度和广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机的结合,装置采用积木式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。

3、整套性强从专用电源、电机及其它实验部件到实验连接专用导线配套齐全,配套部件的性能、规格等均密切结合实验的需要进行配套。

4、直观性强各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确,操作、维护方便。

5、科学性强装置占地面积少,节约实验用房,减少基建投资；配套的小电机均经特殊设计,可模拟中小型电机的特性和参数；小电机耗电省,节约能源,实验噪声小,整齐美观,改善实验环境；实验内容丰富,设计合理,除了加深理论知识外还可结合实际开设设计性实验。

6、开放性强控制屏供电采用三相隔离变压器隔离,并设有电压型漏电保护装置和电流型漏电保护装置,确保操作者的安全；各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠；控制屏还设有定时器兼报警记录仪,为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计,加上可靠的元器件质量及可靠的工艺作为保障,产品性能优良,所有这些均为开放性实验室,创造了条件。

三、技术性能

1、输入电源:三相四线(或三相五线380V±10％50HZ)

2、工作环境:温度-10℃－+40℃相对湿度＜85％（25℃）海拨＜4000m

3、装置容量：＜1.5KVA

4、外形尺寸：187.×70×162 cm3

四、装置的基本装备

1、DK01电源控制屏（铁质双层亚光密纹喷塑结构,铝质面板）

（1）交流电源：

三相交流电源220V?? 1.5A电流（隔离变压器输出,带有过流保护措施）

三相交流电源380??? 5A（具有输出短路保护）

（2）高压直流电源：励磁电源：220V（0.5A）,具有输出短路保护。

（3）指针式仪表：

交流电压表一只：可通过其下方的转换开关切换指示三相电网输入线电压,精度1.0级;

（4）数字式仪表

1）真有效值交流数字电压表一只：测量范围0～500V,量程自动判断、自动切换,精度0.5级,三位半数显,为交流调速系统提供电压指示；

2）真有效值交流数字电压表一只：测量范围0～5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警功能,为交流调速系统提供电流指示；

3）直流数字电压表一只：测量范围0～500V,三位半数显,输入阻抗为10MΩ,精度0.5级；

4）直流数字电流表一只：测量范围为0～5A,三位半数显,具有短路保护功能。

（5）人身安全保护体系

三相隔离变压器一组：三相电源首先通过三相漏电保护器,然后经钥匙开关、接触器到隔离变压器,使输出与电网隔离（浮地设计）,对人身安全起到一定的保护作用。

电流型漏电保护装置：控制屏若有漏电现象,漏电流超过一定值,即切断电源。

实验连接线及插座：强、弱电连接及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。

（6）实验管理器：具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。

（7)故障设置箱：单片机智能故障设置,可设置40个故障点,并可对其进行排故功能。

（8）控制屏其它设施：控制屏正面大凹槽内,设有两根钢管,可挂置实验部件控制屏两边设有单相三极220V电源插座及三相四极380V电源插座,还设有实验台照明用的40W日光灯一盏。

2、DK02实验桌：实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方；设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。

3、DQ03-1固定电机导轨、测速系统及智能数显转速表

电机导轨平整度好,无应力变形,加工精细,同心度好与互换性好,能保证电机与电机之间连接的同心度不超过±5丝,电机运行噪音小,实训参数典型,能较好满足实训要求。

4、DQ29-2提供两组900Ω×2/0.41A瓷盘电阻和一只转换开关

5、DK03晶闸管主电路、提供12只5A/1000V的晶闸管,分成正、反桥两组,每只晶闸管均设有RC吸收和保险丝保护装置,晶闸管可通过触发信号进行触发（留有触发脉冲输入接口）。另外,还设有带镜面精密指针式直流电压表（±300V,精度1.0级）、带镜面精密指针式直流电流表（±2A,精度1.0级）各一只以及平波电抗器一组。

6、DK04三相晶闸管触发电路、提供三相触发电路、功放电路等,与"DK03"配套使用。

7、DK05晶闸管触发电路实验、提供单结晶体管触发电路、锯齿波同步触发电路和西门子TCA785集成触发电路。

8、DK06电机调速控制实验（Ⅰ）提供以下模块：给定（带数显）、调节器I、转速变换（FBS）、调节器II、反号器（AR）、电流变换（FBC）、电压隔离器（TVD）。其中调节器I和调节器II的比例增益可用电位器进行调节。

9、DK06-1电机调速控制实验（Ⅱ）提供以下模块：提供以下模块：零电平检测（DPZ）、转矩极性鉴别（DPT）及逻辑控制（DLC）。

10、DK07-1直流斩波电路主要由斩波器触发电路及斩波主电路两大部分组成。

11、DK08给定及实训器件提供一只灯泡负载、给定电压（带数显,±15V可调电压输出）、二极管。

12、DK09新器件特性实验提供SCR、GTO、MOSFET、IGBT、GTR新器件,与DK13配套使用,可完成电力电子新器件的驱动特性实验。

13、DK11单相调压与可调负载提供了一只0～250V/0.5KVA单相交流自耦调压器,为相应的实验提供可调电源；一个整流滤波电路以及0～900Ω/0.41A（串联）或0～450Ω/1.0A（并联）瓷盘可调电阻,为相应的实验提供一个可调的阻性负载。

14、DK12变压器实验提供三相芯式变压器一个和一组三相不控整流电路。

15、DK13功率器件驱动与保护电路

电源：为驱动电路提供电源：包括±5V、±15V、+20的直流电源

驱动电路：提供GTR,GTO,的MOSFET和IGBT的驱动保护电路。其中IGBT的驱动电路采用了专用芯片EXB841,MOSFET的驱动电路由分立元件组成。

PWM波形发生器：以SG3525为核心PWM波形发生器主要是为新器件驱动电路提供PWM驱动波形,可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波形的占空比。

16、DQ05-1功率表及单相变压器、提供一只功率表和一只单相变压器。

17、PLC可编程控制器主机及模拟实训、提供西门子SR40主机1套

18、PLC可编程控制器模拟实训（一）提供运料小车、混料罐、机械滑台、机械手及十字路口交通灯控制线路的实训模块。

19、PLC可编程控制器模拟实训（二）提供三相异步电动机Y/Δ启动,三相异步电动机的正、反转。

20、CMP-1提供昆仑通态7寸彩色触摸屏1只

21、DK40 PWM直流调速器、提供PWM直流调速器一只等。

22、BP-2变频器调速控制实训组件（提供西门子V20变频器1只,0.37KW）

23、电子技术实训组件（一）提供锯齿波发生器、RC正弦波振荡器、正弦波方波锯齿波发生器、电压频率转换器、集成功率放大器、步进电机与环行分配器等实训模块。

24、电子技术实训组件（二）提供可逆计数译码器、十位逻辑电平、简易数字式频率计、单脉冲控制移位寄存器、数码管显示等实训模块。

25、电子技术实训组件（三）提供多种运算放大器、有源滤波器、电压比较器、A/D转换、D/A转换、555时基电路、集成三端稳压电路等实训模块。

26、电子技术实训电源组件、提供电子技术实训用的电源（±5V、±12V、±15V直流电源）、单次脉冲源、函数信号发生器与数字频率计等。

27、单片机组件

1）外部输入电源支持DC9～24V,外扩DC5V电源接口。

2）模块上包含89C51单片机的最小系统,使用DIP40锁紧座、外扩所有IO引脚,配连接线,方便自由连接外部实验模块；

3）复位电路：带上电复位电路和4.3mm高度的小按钮复位键；

4）开发板晶振：晶振设计可以方便更换；

5）八位单向锁定开关、单路共阴数码管电路、八位共阳LED指示灯电路、八位共阴LED指示灯电路、八路独立金属按键电路（体现软件防抖/硬件防抖）、一路5V有源蜂鸣器驱动电路、一路触摸按键电路、一路继电器电路,控制口采用插孔式连接；

5）支持USB仿真,支持USB和ISP两种下载模式,需配备下载软件以及下载线；

6）模块上布局合理美观,需有明确电路图指示图案,使用中英文标注,方便基础教学。至少4个地线U型针,便于示波器测量连接。

28、传感器与检测技术实验箱、本实验箱可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。

1）实验箱提供四组直流稳压电源：±5V、±15V,具有短路保护功能,一组加热源。

2）低频信号发生器：1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。

3）差动放大器：通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直

流放大器。

4）数字式电压表：三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。

5）数字式频率/转速表：由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。

6）传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。

7）每种传感器每个独立,传感器上印有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。

8）传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。

9）学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。

29、DQ19校正直流测功机（发电机,作为模拟负载使用）

220V、2.0A、350W、1500r/min,即可作电动机又可作测功机,做电动机使用时,可作为发电机的原动机,也可用于拖动电动机完成四象限测试；作测功机使用时,由于电机经特殊设计,容量是被测电机的2～3倍,并经精密仪器校正,能很好的完成被测电机的加载输出转矩的测试

30、DQ09直流并励电动机（220V、185W）

31、DQ10三相鼠笼式异步电动机（380/220,Y/△,1420转）

32、DQ11三相线绕式异步电动机（220V,Y）

33、GDQ12线绕式异步电动机转子专用箱

34、BJDJ-1步进电机控制箱及步进电机实训部件

35、BLDCM-1直流无刷电机控制箱及直流无刷电机、提供直流无刷电机及驱动控制器1套

36、JLSF-1交流伺服电机实训装置提供交流伺服电机及驱动控制器箱1套。

37、电脑小推车提供铝木结构电脑小推车一个,带万向轮,设有显示器保护罩。

38、导线架提供欧式导线架,主要用于悬挂和放置实训专用导线,外形尺寸为530mm×430mm×1200mm,具有万向轮。

39、实验连接线：

根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能）,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。

★40、配套教学资源（共1套）（购5套以下无此项配置）：

36、配套教学软件资源包

★（一）在线教育课程开放平台（配1个登录帐号）:

1）本系统是互通教学多元化管理平台,将用户传统的各个平台系统实施整合,集中互通管理,解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台,真正意义的一站互通数据集中统计！

2）课程资源：多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发,在pc端win系统上运行（win7、win8、win10,注不包含win xp）软件。

3）部分微课内容举例：

学习项目	学习任务	参考课时
项目一、三相异步电动机启动线路制作、调试与故障排除	任务一：识别低压电器及异步电动机	2
	任务二：点动与自锁正转控制线路的实施	12
	任务三：联锁正反转控制线路的实施与检测	12
	任务四：Y-△降压启动控制线路分析与接线	6
	任务五：三相异步电动机顺序控制线路安装与测试	6
项目二三相异步电动机行程控制线路的设计及实施	任务一：电动葫芦控制线路设计及实施	6
项目二三相异步电动机行程控制线路的设计及实施	任务二：工作台自动往返线路设计及实施	4
项目三三相异步电动机制动控制线路分析设计及实施	任务一：三相异步电动机反接制动控制线路安装与测试	4
项目三三相异步电动机制动控制线路分析设计及实施	任务二：三相异步电动机能耗制动控制线路安装与测试	4
项目四卷帘门控制电路的安装、调试及故障排除	任务一：卷帘门控制电路的安装、调试及故障排除	10
	任务二：卷帘门PLC控制电路设计	4
	任务三：卷帘门PLC控制控制程序设计与调试	6
项目五传送带送料装置控制线路的安装、调试及故障排除	任务一：传送带送料装置控制电路安装、调试及故障排除	10
	任务二：用PLC技术实现传送带送料装置控制	4
	任务三：编写调试PLC程序及系统总调试	6

★（二）无纸化考核平台（基于云平台无纸化理论试题库考试系统）

★（三）、仿真教学软件：

★1.电机与变压器仿真教学软件

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1号）与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实验单元,共18个典型的实验项目,每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。

本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实验,并可在此基础上实现技能考核。

★2.电力拖动仿真教学软件

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实验和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实验项目,涵盖维修电工初级、中级、高级主要实验项目,每个项目又根据需要设有实验目的、实验器件、实验电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了不可或缺的丰富资源。

★3.机床电气线路仿真教学软件

软件以实际工程项目为主线,以施工任务为引领,突出技能训练；强调职场场景,全部训练在三维场景下进行；重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。

本系统画面美观、导航清楚、操作简单、实验单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。包含五大实验项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。

★4.电工作业培训仿真教学软件（包含用电安全与触电急救）

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实验和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面,教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志）,触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸,心肺复苏等急救方法）,风险排除（灭火器类型、灭火器的使用）,电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块,15个实验单元,72个实验项目。软件以技能为核心,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。

★5.西门子PLC仿真教学软件介绍

西门子PLC仿真实训软件包括基本指令、应用指令、顺序控制指令

一、基本指令：电动机启停控制、电动机正反转控制、电动机循环正反转、可逆运行反接制动、三速电机控制、星角降压启动控制、数码管点亮控制、交通灯控制、恒压供水系统控制九项。

1、电动机启停控制包括：实训要求、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等七项

（1）实训要求：文字、图片的形式展示。将主要掌握的知识点予以概括,了解本模块主要的学习内容包括两地控制电路的编程方法,学会实际控制设计PLC的外围电路,学会分局实际控制要求设计简单的梯形图等。

（2）实训器件：列出电动机启停控制单元所用到的全部器件,包括三相异步电动机、PLC、交流接触器、三相断路器、熔断器、热继电器、启动按钮、停止按钮。

（3）器件布局：将器件库中的仿真器件放到仿真配电柜中的相应位置,用于训练学生对器件及电路的了解。电路上要有相应的符号,器件拖拽错误器件会拖拽不上去并会有相应的声音显示。

（4）I/O分配：软件中有I/O分配地址和电路图,将鼠标点到分配地址资源后会有相应的事物图片展示,用来让学生更好的了解器件模型与电路图。

（5）T型图：给出缺失符号的T型图和相应的符号,学生根据所学知识用鼠标将符号拖拽到T型图上,如果正确则符号保留在T型图上,错误则消失。

（6）电路连接：

原理图中闪烁的线条即为当前应连接的电路,用鼠标点击连接此线的两触点中的一个触点,然后拖动鼠标,找到另一个触点并点击,若正确将出现连接线,不正确此线消失,只有当该连线连接正确后,才能进行下一条线的接线操作。如果接线中出现困难可点击"答案"按钮,点击后将出现已完成的接线图,可参考该图完成你所进行的操作,再次点击"答案"按钮,答案将消失。

可以自由接线,参照电路图可以进行自由接线,如果不会可以点击提示,鼠标点击任何一个接线热点另外的一端热点会闪烁显示。

（7）通电运行：以仿真实训方式实现。通电后,可按照操作步骤按下相应开关,即可直观地观察到电路的运行情况,同时配合模拟真实场景的声效,达到仿真的效果。

序号	名称	数量
1.	电源控制屏	1件
2.	实验桌	1张
3.	电机导轨、光码盘测速系统及智能数显转速表	1件
4.	可调电阻器（每组900Ω*2/0.41A）	1件
5.	晶闸管主电路	1件
6.	三相晶闸管触发电路	1件
7.	单相晶闸管触发电路	1件
8.	电机调速控制实验（Ⅰ）	1件
9.	电机调速控制实验（Ⅱ）	1件
10.	直流斩波电路	1件
11.	单相调压与可调负载	1件
12.	功率表及单相变压器	1件
13.	变压器实验	1件
14.	功率器件驱动与保护电路	1件
15.	新器件特性实验	1件
16.	PLC可编程控制器主机及模拟实训	1件
17.	PLC可编程控制器模拟实训（一）	1件
18.	PLC可编程控制器模拟实训（二	1件
19.	变频调速系统组件（西门子）	1件
20.	PWM直流调速器	1套
21.	电子技术实训组件（一）	1件
22.	电子技术实训组件（二）	1件
23.	电子技术实训组件（三）	1件
24.	电子技术实训电源组件	1件
25.	单片机实训组件	1套
26.	传感器与检测技术实验箱	1套
27.	校正直流测功机（直流发电机）	1台
28.	直流并励电动机	1台
29.	三相鼠笼式异步电动机	1台
30.	三相线绕式异步电动机	1台
31.	线绕式异步电动机转子专用箱	1件
32.	步进电机控制箱及步进电机实训部件	1套
33.	直流无刷电机控制箱及直流无刷电机	1套
34.	交流伺服电机实训装置	1套
35.	MCGS工控组态软件	1套
36.	昆仑通态7英寸触摸屏TCP7062 TI	1件
37.	欧式导线架	1件
38.	电脑小推车（铝木结构,带万向轮和显示器保护罩）	1张
39.	高可靠护套结构手枪插实验连接线	1套
