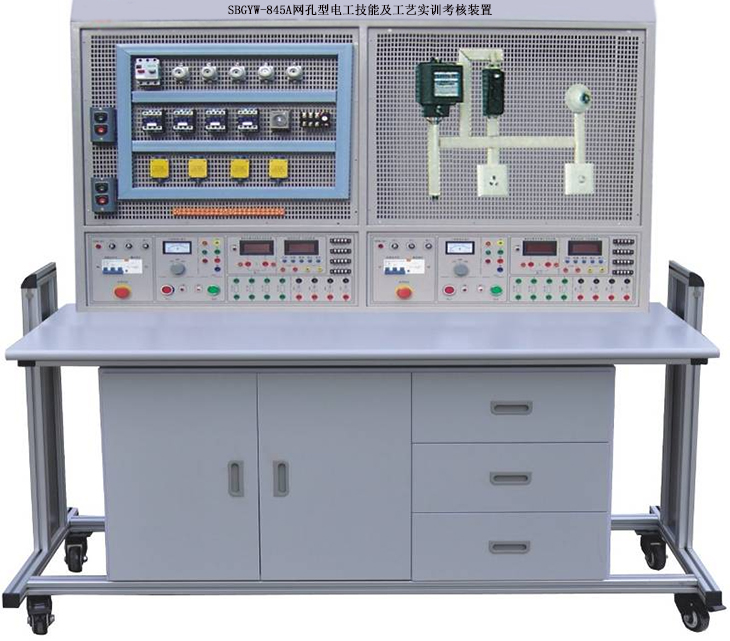

SBGYW-845A电工工艺（维修电工）试验台

电工工艺（维修电工）试验台，可以提供电工基本技能训练和相应的拓展训练，可以开展电工基本工具仪表的使用，三相异步电机控制电路接线和室内照明电路安装接线等实训项目。

一、主要功能要求：
1.电工布线工艺实训；
2.电测仪表安装接线实训；
3.三相异步电动机典型控制线路实训。
★4.完成三相异步电机至少20种继电器、接触器典型控制电路的安装与调试实训；
★5.至少能完成CZ3040摇臂转床电路、CA6140车床电路的故障设置与排查实训。
二、技术要求：
1.技术性能要求：
1）由实训桌、元件柜及抽屉、网孔板构成；实训桌采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，每个工位设置有元件柜及抽屉。
2）尺寸要求：长度1500-1600mm、宽度1400-1500mm、高度≦1700mm，操作台高度700-800mm；
3）工作电源：三相五线制380V，50HZ；
4）电容量：≦1.5KVA；
5）保护功能：接地保护、漏电保护漏电动作电流≦30mA,过流保护、熔断器保护。
2.实训台配置要求：
1）每面设有启动、停止、急停功能，由单片机全程监控实训台过载和短路功能；
2）每个工位设有一个电源总开关，带有漏电保护；
3）每个工位提供单相、三相插座不少于一只；
4）每个工位配一路直流稳压电源：电压0-30V陆续可调，电流≧3A；
5）每个工位配电流表（交流5A）3只，精度1.5级；
6）每个工位配智能型功率及功率因数表1只；
7）三相异步电动机：380/220V、1KW、Y/?接线，2台；
8）根据功能需要配齐电气设备和其他设备。
电工常用工具主要工具：
包含：钢丝钳、尖嘴钳、剥线钳、一字螺丝刀、十字螺丝刀、活动扳手、电工刀、电工包等。
配置要求：配置工具箱，成套收纳。
万用表
MF-47型指针万用表、数字万用表各11只。
万用表主要功能：具有电压、电流和电阻测量功能，电容量、电感量及半导体参数测量功能。
技术要求：
1.直流电压量程：200mV/2V/20V/200V/500V；
2.交流电压量程：200V/500V；
3.电流量程：2mA/20mA/200mA/ 10A ；
4.电阻量程：200Ω/2k Ω /20kΩ/200kΩ / 2MΩ。
兆欧表技术参数：
1.额定电压：1000V；允许误差±10％；
2.测量范围：0～1000MΩ；
3.准确度：10级；
4.摇柄额定转速：120转/秒；
5.试验电压：仪表能忍受频率为50Hz、有效值为1500V的正弦交流电压历时1分钟试验。
数字钳形电流表：
量程：交流电流60/600A、交直流电压6/60/600V；
精度等级：2.5级。
学生椅
1.高度：450mm；
2.结构：钢木结构；
3.材质：凳面采用15mm厚高密度纤维板，架构2.5优质加厚方管。
