电工电气实训考核柜,电工电气实训考核装置,电工.电拖实训考核柜

SBDG-603C电工电气实训考核装置

电工电气实训考核柜,电工电气实训考核装置,电工.电拖实训考核柜,电工考核柜,电工电子考核柜,电工实训考核柜,通用电工实训考核装置,维修电工技能实训考核柜,维修电工实验实训室、机床电气检修实验实训室,面向专业：机电一体化技术、数控技术、电气自动化技术、建筑电气工程技术、机械制造及其自动化等。

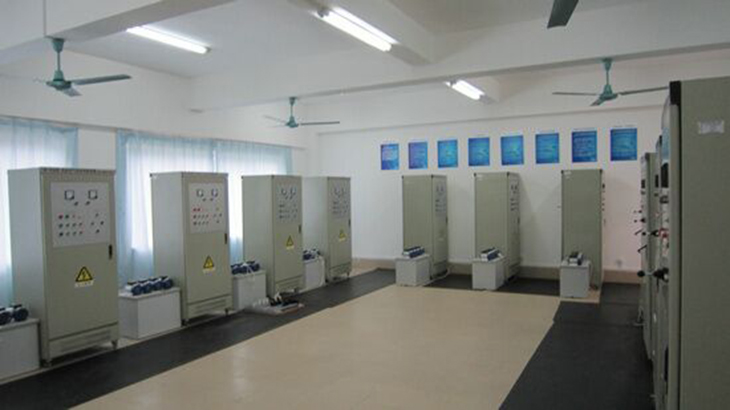

培养目标：维修电工实验实训室、机床电气检修实验实训室,培养使学生掌握维修电工常识和基本技能,常见电气电路的检修与维护,常用电路的拆装与维修,常用低压电器及配电装置的安装与维修,电动机基本控制线路的安装与维修,电子线路的安装与调试,电气控制线路设计等。通过该课程的实验学习可以提高学生的实际操作技能,以更加适应岗位的需求。
开设课程：电工技术、电气控制、电机与变压器、维修电工、电机拖动等课程等课程的实践教学任务,主要承担电力拖动控制线路的安装配盘等的课内实验、课程设计、毕业设计以及电工考证等的培训。

电工电气实训考核装置是中职在电工培训教学中而设计,完成培养学生在实践中的基本技能和接线技巧,电工实训考核柜,它包括了照明电路、电力拖动控制电路等实验与实操接线等项目,从而大大丰富了课堂实习教学内容,提高了实习教学质量,让学员很快掌握实际操作技能知识与实践接线技巧。使培训教学和实习操作走向一个新领域。

二、电工电气实训考核装置结构及配置：

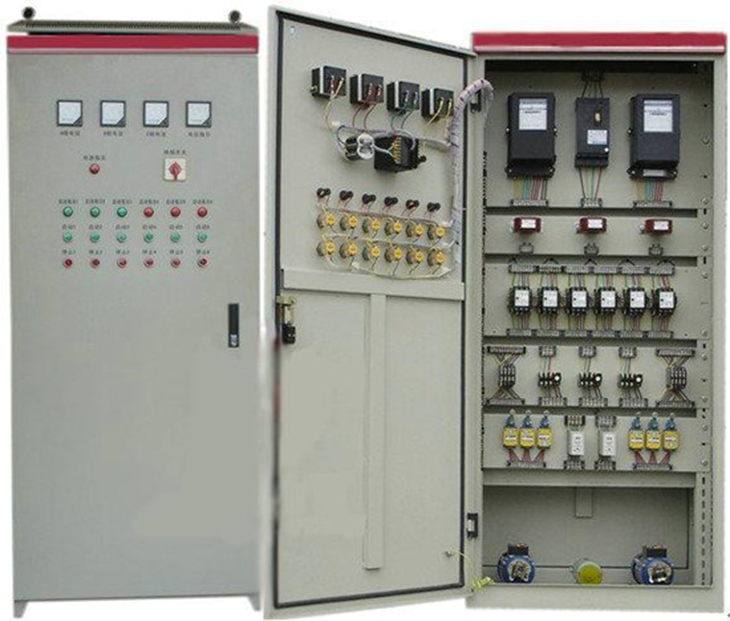

该设备按照标准电气控制柜设计制造(规格：800×460×1850mm),利用双面空间位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、白炽灯、单联开关、感应开关、声控开关、触摸开关、插座等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表以及三相四线有功电度表等。为了延长电器的使用寿命,降低材料消耗,各电器的接点都已与接线端子相连,学生只需在接线端子上接线训练,以求电气元件经久耐用。技训柜还配备多台附属电机,通过该电动机支持可作各种实验。

（一）、电工部分
序号	名称		数量	单位
1	日光灯实训组件		1	套
2	彩色灯泡及灯座		10	套
3	单线开关		1	只
4	二线开关		1	只
5	单相漏电开关		1	只
6	三相开关		1	只
7	调光开关		1	只
8	触摸延时开关		1	只
9	人体感应自动开关		1	只
10	声光控延时开关		1	只
11	盒式开关		1	只
12	插座		2	只
13	螺旋式溶断器		2	只
14	4uF电容		1	只
15	单相电度表		1	只
16	单相交流电机		1	只
（二）、电拖部分
1	D247LE－32	三相漏电开关		1	只
2		电流互感器		3	只
3	DT862－4	三相四线有功电能表		1	只
4	DX862－4	三相四线无功电能表		1	只
5	CJX2－0901	交流接触器		6	只
6	JZ7－44	中间继电器		2	只
7	JR36－20	热继电器		3	只
8		螺旋式熔断器		4	只
9	YBLX－19/21	行程开关		6	只
10	ST3	电子式时间继电器		2	只
11		桥堆		1	只
12	200KVA	变压器		1	只
13		可控硅		1	只
14	1K／100W	可调瓷盘		3	只
15	380（△）180W	鼠笼式三相异步电机（带离心开关）		1	只
16		双速异步电机		1	只
17	50W／220V	直流并励电动机		1	只
（三）、控制面板部分
1	6L2	交流电压表450V		1	只
2	6L2	交流电流表30A		3	只
3	硕博	指示灯		7	只
4	硕博	控制按钮		8	只
5	硕博	转换开关		1	只
