电工电机拖动 ,电工电机拖动实训装置

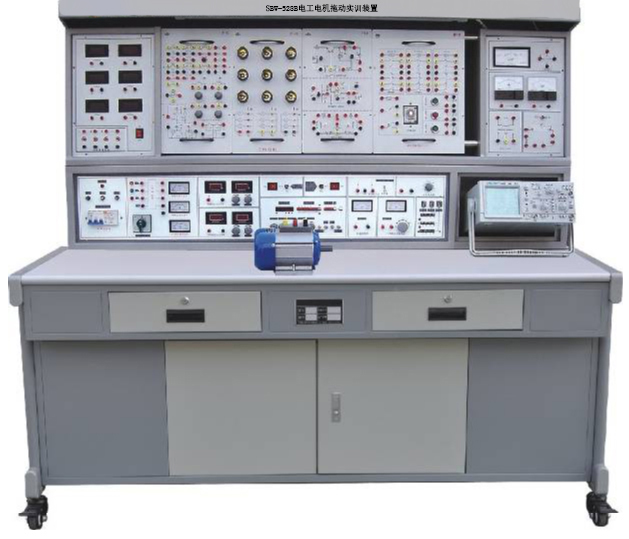

SBW-528B电工电机拖动实训装置

一、产品的特点：

电工电机拖动实训实验台具有较完善的安全保护措施,较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成,根据实验复杂程度选取挂箱个数,根据实验电路在通用电路板上拼插实验电路,实验元件制成透明盒体,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。该实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。

二、电工电机拖动适用范围：

电工电机拖动实训装置适用于高等院校及要求较高的中专、技校、职业学校,可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。

三、实验台、实验屏和实验操作桌结构及功能：

1、电工电机拖动实训台构成与性能

1.1.电源及参数

1.1.1输入电源:三相四线电源,输入时指示灯亮

1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。

A组:单、三相可调交流电源,提供三相0～380V连续可调的交流电源,同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。

B组:低压交流电压3－24V分七档可调,最大输出电流1.5A,电流表指示。

C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。

D组:双路稳流稳压电源,二路输出电压均为0～30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2,负载稳定度<10－2,纹波电压: <5mV。

E组:单相交流市电输出,供用户自备设备使用。

1.2功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz,采用键盘直接输入数字设定频率
输出幅度	电位器调节,正弦波输出具有20db,40db衰减
方波占空比	可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz,自动换档

1.4单次脉冲:每次可输出一对正负脉冲。

1.5音频功率放大器：输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

1.6七段译码器：3组七段译码器及对应译码显示数码管。

1.7绝缘电阻：>5MΩ

1.8漏电保护：漏电动作电流≤30MA

２、实验屏：

2.1外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～1000uA。

2.2外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～10mA。

2.3外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～100mA。

2.4外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～1000mA。

2.5外测交流电流表：精度０.５级,三位半数字式显示,测量范围０～100mA。

2.6外测交流电流表：精度０.５级,三位半数字式显示,测量范围０～1000mA。

2.7四路电流插座：与配备的电流插头配套使用,在实验中实现一表多测。

2.8指针式功率因数表：外测实验电路功率因数,2.5级。

2.9指针式±100uA电流表,1.5级,外测。

2.10指针10mA电流表,1.5级,外测。

2.11实验变压器：100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。

2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。

2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换,安放方便。

3、实验操作桌：加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。

三、构成与配备：

（1）构成：实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座,规格：160×70×172cm。

1、实验屏：左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。

2、实验台：由电源、信号源、安全保护装置构成。

3、实验操作桌：桌面实验时放置实验器件,下部为储存柜储存实验器件用。

4、实验模块挂箱：

ZSB-01电流源-电压源转换电路、受控源特性实验电路、直流实验电路组成。

ZSB-02由常用分立元件,RC选频网络测定单元组成。

ZSB-03三相负载

ZSB-04继电控制一单元

ZSB-05继电控制二单元

ZSB-06继电控制三单元

5、交流电机2台380V 180W星形/三角形联接；铝合金外壳。

四、实验内容：

（1）电工实验部分

1．常用电工仪表的使用

2．线性元件与非线性元件的伏安特性

3．直流电路电压与电位的研究

4．基尔霍夫定律的验证

5．迭加原理与互易定理的验证

6．代文宁定理与诺顿定理的验证

7．电压源与电流源的等效变换

8．受控源的研究

9．一阶电路的响应

10．二阶电路的响应

11．研究LC元件在直流电路和交流电路中的特性

12．交流电路参数的测量

13．正弦交流电路RLC元件的特性

14．RL及RC串联电路实验

15．RLC串联谐振电路

16．日光灯电路连接

17．改善功率因数实验

18．互感的测量

19．三相电路及功率的测量

20．R-C选频网络实验

21．二端口网络的研究

22．单相变压器实验

23．三相异步电动机的使用与起动

24．三相异步电动机的正、反转

25．三相异步电动机的Y-△起动

26．三相异步电动机的顺序控制

（2）电气控制部分实验

1．闸刀开关正转控制线路

2．接触器点动正转控制线路

3．具有自锁的正转控制线路

4．具有过载保护的正转控制线路

5．倒顺开关控制正反转控制线路

6．接触器联锁的正反转控制线路

7．按钮联锁的正反转控制线路

8．按钮接触器复合联锁控制线路

9．自动往返行程控制线路

10．接触器控制串联电阻降压起动线路

11．时间继电器控制串联电阻降压控制线路

12．手动Y/△降压起动

13．接触器控制Y/△降压起动

14．时间继电器控制Y/△降压起动

15．QX3-13型Y/△自动起动控制线路

16．半波整流能耗制动控制线路

17．全波整流能耗制动控制线路

18．C620车床电气控制线路

19．手动降压起动

20．单相运行反接制动控制线路

21．电动葫芦电气控制线路

22．C6163车床电气控制线路

23．控制电路联锁控制线路

24．主电路联锁控制线路

利用上述24项实验元器件,还可完成几十项实验,在此不一一举例。

27．三相异步电动机的能耗制动

附件：仿真软件：

电子电拖及自动控制技能鉴定仿真软件（共1套）

一、软件特点

1．在指导方针上,不以某专业或课程的教学大纲为依据,而是以国家维修电工职业标准为指导。

2．在系统定位上,不以理论性系统性为主线,而是以职业技能的训练养成为主要任务。

3．在内容选择上,不以验证性的实验为主要目的,而是以职业标准规定的技能点的仿真实训为主线。

4．在媒体使用上,不以简单的播放式动画为主,而是侧重于动画编程、受训者的参与交互性训练上。

5．在表现形式上,不以实物照片而满足,而是为追求最佳情景性效果采用三维建模技术。

6．在教学设计上,不以简单完成某个技能为满足而是围绕该技能设置了诸如目的、原理、认识、结构、拆装、布局、连线、操作、排故、考评等尽可能完备的模块。

7．该软件包含初级工与中级工、高级工全部12个实训单元的研制工作,总共包含了近100多个实训项目,基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。网络版用于学生独自仿真模拟练习,单机版用于老师教学实训。
