2025年4月6日

高级电工技术实训考核装置,高级电工Betway西盟体育

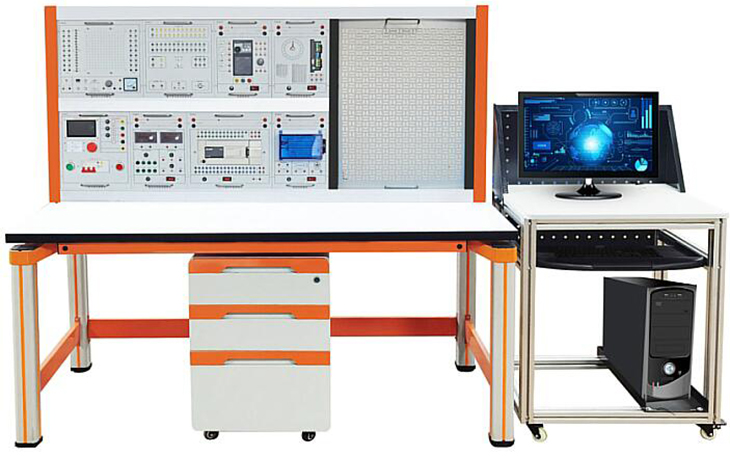

SBJSD-790C高级电工技术实训考核装置

高级电工实训考核装置是按照职业教育的教学和实训要求而研发的产品，实训内容丰富，涵盖电工基本技能训练、电工综合技能训练、电动机基本控制线路的训练、常用生产机械电气控制线路训练、PLC 可编程控制技术与应用、变频调速技术课程实训科目等，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的新一代电工实训考核装置。
高级电工实训考核平台是根据《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》，高级电工实训考核设备按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。

一、高级电工技术实训考核装置的主要优点及安全保护体系

1、实训项目采用挂箱式与网孔板式结构，易扩展新的实训项目，接近工业现场，动手能力强，充分发挥学生的主观能动性。

2、屏上装有电压型漏电保护装置和电流型漏电保护装置，控制屏内一有漏电现象，即发出告警并切断总电源，确保实训安全进行。

3、实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备的安全。

4、测量仪表精度高，采用数字化、智能化模式、符合现代测量仪表发展方向。

5、综合性强：涵盖"电工基本技能训练""电工综合技能训练""电机控制技术""PLC可编程控制技术与应用""变频调速技术"等实训项目，节省实验用房，经济效益显著。

6、具有定时与故障次数记录功能，使实训与考核有一个统一的标准。

二、技术性能

1、输入电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：120Kg

5、外形尺寸：1680mm×700mm×1500mm

三、实训装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等。

具体功能如下：

1、控制及系统电源部分

（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。

（4）提供～220V插座2只，为外部仪器提供工作电源。

（5）配备实训用250V/30W日光灯管及支架一套。

2、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

（2）低压直流稳压电源：+5V，电流0.5A，有表指示。

*3功率输出函数发生器/频率计：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

4、连续计数脉冲：输出频率0.5-300KHz。

5、单次脉冲：每次可输出一对正负脉冲。

6、仪表部分

（1）智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（2）智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（3）智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（4）智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（5）功率、功率因数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（6）指针式直流微安表一只，量程100uA，精度1.5级。

（二）实训挂箱及配件

1、DGJ-10 电路基础实训（一）

完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。

2、DGJ-11 电路基础实训（二）

提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。

3、DGJ-12 交流电路实训（一）

提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。

4、DGJ-13 交流电路实训（二）

完成三相电路实训（提供六只灯泡）。

5、DGJ-14 电路基础实训（三）

仪表量程扩展实训（电流表、电压表量程的扩展）。

6、DGJ-15 电工综合技能实训（一）

电流表、电压表和欧姆表的设计。

7、DGJ -16 电工综合技能实训（二）

运算放大器的应用实训、报警保护电路的设计及其应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。

8、PLC主机挂箱

配置S7-200SMARTCPUCR40数字量24 点输入/16 点输出，1 个以太网通信端口,一个RS485串口

9、变频器实训挂箱

配置三菱FR-D720S变频器，带有RS485通信接口及BOP操作面板。

10、PLC实训挂箱

(1) 八段码显示、天塔之光

(2) 交通信号灯自控和手控

(3) 水塔水位自动控制

(4) 自控成型机

(5) 自控轧钢机

(6) 多种液体自动混合

(7) 自动送料装车系统

(8) 邮件分拣机

(9) 四层电梯控制系统

(10) 机械手控制系统

(11) 加工中心控制系统

(12) 三相步进电机控制系统

11、网孔板及电气控制元器件

网孔板1块，三相闸刀1把，熔断器5只，交流接触器4只，时间继电器1只，热继电器1只，倒顺开关1只，行程开关4只，双投闸刀1只，铁壳按钮2只，单相电度表1只，铁心变压器1只，接线端子排20孔。

12、电机导轨及光码盘测速系统

含光码盘测速系统（配有进口光电编码器）1套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好。

13、三相鼠笼交流电机2台

14、连接线一套

15、尖嘴钳、螺丝刀、剥线钳等工具一套

（三）实训桌

实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。

序号	名称	每台数量	全室数量	单位	备注
1	控制屏	1	12	套
2	实训桌	1	12	张
3	学生凳	2	24	张
4	器材配备	1	12	套	见表一
5	配套教学资源		1	套	附1：

序号	名称	单位	数量	备注
1	PLC实训模块及PLC主机与变频器挂箱	套		SB001	交通信号灯的PLC控制
				SB002	水塔PLC自动控制
				SB003	自动送料装车系统
				SB004	搅拌器的PLC控制
				SB005	加工中心刀具库选择控制
				SB006	四层电梯的PLC控制
				SB007	LED数码管的PLC控制
				SB08	步进电机的PLC控制
				SB09	机械手控制系统
				SB010	洗衣机自动控制
				SB011	邮件分检系统
				SB012	自动成型系统
					PLC主机挂箱S7-200SMART CPU CR40
					通讯编程电缆及转接输入输出口、开关等。
					三菱FR-D720变频器，带有RS485通信接口及BOP操作面板
2	导轨	套	1	电机导轨及光码盘测速系统
3	PLC连接线	根	40	红色
			1	黑色
			1	50P排线
			10	黄色（短线）
			10	蓝色（短线）
4	电工连线	套	1	长1000mm 黄2条、绿2条、红2条、蓝2条、黑2条；长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。
5	电工实训挂箱	套	1	DGJ-10 电路基础实训（一）
				DGJ-11 电路基础实训（二）
				DGJ-12/18 交流电路实训（一）
				DGJ-14 电路基础实训（三）
				DGJ-15 电工综合技能实训（一）
				DGJ-16 电工综合技能实训（二）
6	电气控制实训器件	套	1	见表二
7	软件	套	1	演示板原程序及编程软件
8	常用工具	套	1	一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；尖嘴钳1把。
9	实验说明书	套	1	指导学生实训

序号	名称	型号与规格	数量
1	网孔板	405mm×600mm	1
2	低压断路器	DZ108-20	1
3	双投闸刀开关	380V/15A	1
4	保险盒2P	RT18-32X	1
5	保险盒3P	RT18-32X	1
6	交流接触器	CJX2-0910	4
7	辅助触头	F4-22	4
8	热继电器	R16B-20/3	1
9	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
10	时间继电器座	PF-083A	1
11	3H铁壳按钮		2
12	行程开关	LX9-222	2
13	行程开关	LX9-001	2
14	倒顺开关	K03-15	1
15	变压器	BK-25 380V/36+6。3
16	大功率电阻	75Ω/25W	3
17	二极管	5408	1
18	接线端子排	H2519	20孔
19	G形导轨		1
20	走线槽		2米
21	塑料卡子		200
22	螺丝		90
23	三相鼠笼异步电动机	380V/Y/△180W	2
