初中级电工实训考核装置,电工实训考核设备

SBWXDG-01G型初中级电工实训考核装置



一、概述

初中级电工实训考核装置是根据劳动和社会保障部颁发的"工人等级标准""职业技能鉴定"的要求而设计的,它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路,通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足技师技术及中、高级维修电工考核大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

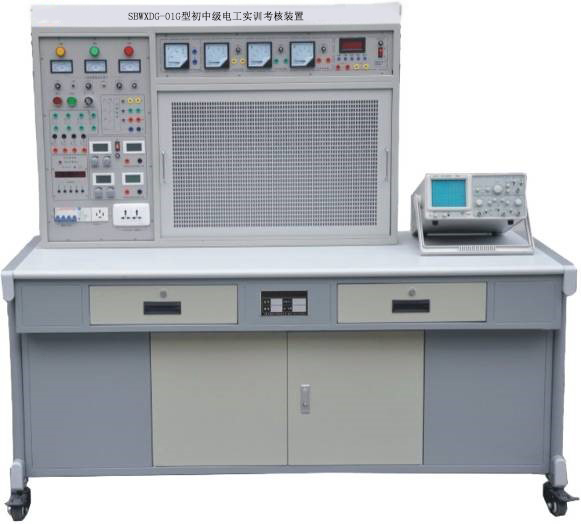

(参考图)

二、初中级电工实训考核装置特点:

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性;

2.操作台只需三相四线的交流电源,即可投入使用;

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求;

4.装置设有电压型和电流性漏电保护器,能确保操作者的人生安全;

5.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件;

6.通过走线槽进行走线,进行工艺布线训练。

7.具有定时兼报警记录仪,为学生实训技能的考核提供一个统一标准。

三、初中级电工实训考核装置技术性能:

1.输入电压:三相四线(或三相五线)~380V±10%  50Hz

2.工作环境:温度-10~+40℃  相对湿度<85%25℃) 海拔<4000m

3.装置容量:<1.5KVA

4.    量:100Kg

5.外形尺寸:1680×700×1630mm3

6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s

四、初中级电工实训考核装置的基本配置及功能

() DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。

具体功能如下:

1、主控功能板

(1) 三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作;

(2) 设有450V指针式交流电压表三只,指示电源输入的三相电压;

★(3) 无线智能考核系统

采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离, 避免复杂连线干扰控制器,系统更加可靠。

驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)RS232 串行通讯接口,可无线组网通讯和 RS232 有线通讯。

手持移动控制终端采用 7 寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的 。

手持移动控制终端不联网时可作单机操作,当带驱动模块的 无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

可通过 PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与 学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注:教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障,故障类型包括:线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。

用户可选择通过无线或 RS-232 串口通讯与其它 配套的无线故障设置控制系统 组成一个网络,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

2、交、直流电源

(1) 励磁电源:直流220V/0.5A,具有短路保护。

(2) 电枢电源:直流0220V/2A连续可调电源一路,具有短路保护。

(3) 直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功能。

(4) 交流电源:

①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V110V20V20V12V6.3V的交流电压;

②、设有单相调压器一组,可得到交流0250V可调电压;

③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1) 交流电压表:0500V带镜面交流电压表一只,精度1.0级。

(2) 交流电压表:05A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。

(3)单相智能型功率、功率因数表

1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A

2)2.7TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。

3)负载类型:LRC

4)测量精度:±0.5%+2

5)抽样率:5/

6)工作温度范围:-20℃+50℃

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

(4)、智能型直流电压表

1)测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。

2) 2.7TFT液晶屏显示四位测量值,具有超量程提示功能。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

(5)、智能型直流电流表

1)测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。

2)2.7TFT液晶屏显示四位测量值,超量程提示。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

4、整流二极管:IN5408四只。

5、电阻:三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

6、功率输出函数发生器:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度

10V

输出阻抗

50Ω

失真度

<1%0.1HZ-- 1KHz

频率范围

0.1HZ3MHz,采用键盘直接输入数字设定频率

输出幅度

电位器调节,正弦波输出具有20db,40db衰减

方波占空比

可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

频率计最高测量范围

100MHz,自动换档

(二)实训桌:为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁),并带有柜子,分别可放置挂件和实训物品。

(三) 网孔板采用1.5mm厚挂件式,孔大小为5mm×10mm。并且配套有实训器件,器件以德力西品牌为主。实训全部安装在网孔板上,并且装有走线槽,布局美观。通过搭配元器件,可自行在网孔板上固定、安装、布局、走线和调试,能培养职工的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。

五、实训项目

照明电路实训

.电工布线工艺实训

.插座和一个开关控制一盏灯

.两个双联开关控制一盏灯

.三个开关控制一盏灯

.室内照明电路安装训练、日光灯线路的接线

.声控开关控制白炽灯电路的接线

.触摸延时开关控制白炽灯电路的接线

.人体感应开关控制白炽灯电路的接线

. 交流负载电功率的测量

电气控制电路实训

1).三相异步电动机直接启动控制

2).三相异步电动机接触器点动控制线路

3).三相异步电动机接触器自锁控制线路

4).三相异步电动机Y/△自动控制线路

5).用倒顺开关控制三相异步电动机正反转线路

6).接触器联锁的正反转控制线路

7).按钮联锁的三相异步电动机正反转控制线路

8).双重联锁的三相异步电动机正反转控制线路

9).三相异步电动机多地控制

10).工作台自动往返控制线路

11).三相异步电动机串电阻降压启动控制线路

12).三相异步电动机能耗制动控制线路

六、 初中级电工实训考核设备配置表

序号



每台数量

单位

备 注

1

控制屏

1



2

实训桌

1



4

学生凳

2



5

网孔板

2



6

器材配备

1

见表一

表一   每套器材配备配置清单

序号



型号与规格



1

电器元件

单相电度表

DD862-2

1

单相闸刀开关

HK8

1

平灯头

6A/250V

2

墙壁插座



2

电流互感器



1

墙壁开关底座



2

声控开关



1

漏电保护断路器

DZ47LE-32  4P C16

1

2P保险盒+熔断管

RT18-32X

1

3P保险盒+熔断管

RT18-32X

1

交流接触器

CJX2-0910

4

辅助触头

F4-22

2

热继电器

R16B-20/3

2

通电延时时间继电器

ST3PA-B/380V0-60S

1

时间继电器座

PF-083A

1

3H按钮



2

行程开关

LX9-222

2

行程开关

LX9-001

2

日光灯管

Y210RR25/10W

1

镇流器

13W

1

接线端子排

JF5-2.5/5

5

G形导轨



1

走线槽



2

螺丝



100

2

常用工具

螺丝刀



1

尖嘴钳



1

剥线钳



1

3

电机

三相鼠笼异步电动机

380V/Y/△180W,单速

1

三相鼠笼异步电动机

380V/Y/△180W,单速,配离心开关

1

4

说明书
