2022年3月30日

创新型模块化模拟电路实验箱,模块化模拟电路实验箱

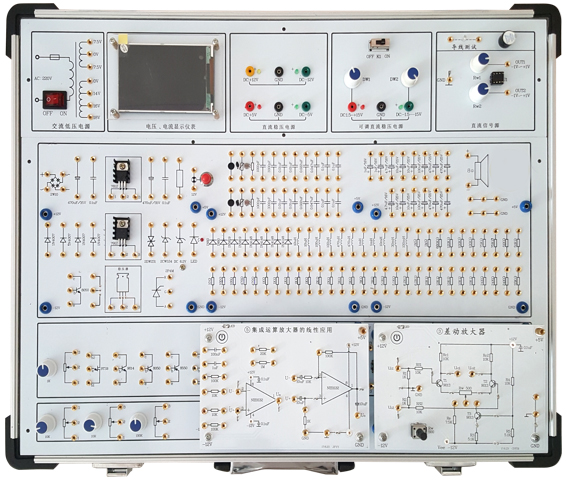

SB-A6创新型模块化模拟电路实验箱

创新型模块化模拟电路实验箱由全铝合金箱体、高性能线性电源和实验电路板组成。其中实验电路既可以采用固定功能模块方式,也可以自行搭建实验电路,电路原理和元器件符号清晰,实验用元器件全部焊装在线路板的反面,安全可靠,不易损坏。本实验箱适用于本专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验教学。

一、技术指标

1、实验箱工作电源

输入:AC220V±10%,50HZ

输出:

1DCV ±12V/0.5A

2DCV ±1.5V±12V/0.5A

3DCV ±5V/1A,以上各路均带短路保护功能。

交流低压输出:(1) ACV 0V14V16V18V和带中心抽头双路7.5V/0.2A

2、配3.5TFT液晶显示电压电流监测表:同时监测4路直流电压和4路电流,任意一路电源短路或欠压均在液晶屏上显示电源故障并报警。

3、信号源

1)直流信号源:双路-1V+1V连续可调。

4、分立元件设计区

1)设计有桥堆2W10 1个、二极管1N4007 4/IN4148 2个、稳压管2DW231/2CW534/DC6.2V1个、发光二极管1个、可控硅2P4M 1个、单结晶体管BT33 1个、三端稳压管7812/79121个、12V指示灯1个、个三极管9014/8050/85502个、8欧姆喇叭1个、0.5W电位器1K/10K/100K/1个、1W电位器10K 1个、IC16插座3个、各种固定值(10Ω~1MΩ)的电阻近40只、各种固定值的电容30只和各种固定值得电感12个,另设计有阻容件自由接插区10个。

2)设计独立模块电路实验接入区5个:尺寸155×100mm,可选配固定线路实验模块,学生可以进行创新性练习,以提高学生的思维能力和动手能力。

5、固定线路独立模块

A)独立模块的结构设计

1)电源输入设计在模块的4角上,分别为+5V+12V-12V

24角固定位置采用错位设计方式,避免模块插反或插错;

3)模块电路上的3组电源(5V±12V)用触摸开关控制。

B)独立模块组成(可以根据实验要求选择配置,出厂标准配置是下面的1-10项,11-19为选择配置)

1)晶体管共射放大器的测试((Q点设置和影响与带R E不带R E分别交流参数测试)。

2)场效应管放大电路。

3)差分放大电路(恒流源结构)。

4)负反馈放大电路(分立元件)。

5)集成运算放大器线性应用电路。

6)运算放大电路实验板1

7)运算放大电路实验板2

8)正弦波振荡器电路。

9)集成功率放大电路设计与测试(0.5瓦以上的集成AB类、分立AB类和集成D

功放,带喇叭和3.5mm的音频输入接口。实验内容包括对比测试最大功率与效率、通频带等)。

10)整流滤波并联稳压电路。

11)线性稳压电源设计与调测(串联稳压电源、测试内容包括SCSV、内阻、纹波等)。

12VGA可变增益放大器(VCA控制特性、AGC电路)。

13)红外光通信电路(载波发生电路、PWM调制电路、PWM解调)。

14)声光控触发报警器(声控电路、光控电路、延时电路)。

15)触摸报警器(采用场效应管和可控硅)。

16)开关电源应用设计(DC-DC升压、降压、负压)。

17)精密整流、绝对值、峰值检测。

18)电压比较器之晶体管β筛选器设计。

19)直流电机PWM调速器(正反控制加光耦、H桥和保护)。

5.实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化,美观漂亮,实验导线连接稳定可靠。

6.机箱:坚固型铝合金框架,厚实的ABS塑料包角,参考外形尺寸480×360×120mm

二、实验内容(13-22为选做实验,需选配模块)

1、基本单级放大电路实验

2、场效应管放大电路实验

3、差分放大电路实验

4、负反馈放大电路实验

5、运算放大器性能线性应用实验

6、模拟运算电路

①电压跟随器

②反向比例放大器

③同相比例放大器

④反相求和比例放大器

⑤双端输入求和放大电路

7、积分与微分电路

①积分电路

②微分电路

③微积分电路

8、波形发生电路

①方波发生器

②占空比可调的矩形波发生器

③三角波发生电路

④锯齿波发生电路

9、有源滤波器

①低通滤波器

②高通滤波器

③带阻滤波器

10、电压比较器

①过零比较器

②反相滞回比较器

③同相滞回比较器

11、波形变换电路

12、正弦波振荡器实验

13、线性稳压电源设计与调测

14VGA可变增益放大器实验

15、集成功率放大电路设计与测试

16、红外光通信实验

17、声光控触发报警器实验

18、触摸报警器实验

19、开关电源应用设计实验

20、精密整流绝对值、峰值检测实验

21、电压比较器之晶体管β筛选器设计

22、直流电机PWM调速器(正反控制加光耦、H桥和保护)

三、创新型模块化模拟电路实验箱配置

序号

名称

说明

数量

1

LH-A6主机箱

含机箱、工作电源、常用模拟信号源、实验电路区和分立元件

1

2

供电电源线

1.5m

1

3

2号实验导线

50cm

25

4

保险丝

2A

2

5

实验指导书

1

1

基本单级放大器测试模块

1

2

场效应管放大电路模块

1

3

差分放大电路模块

1

4

负反馈放大电路模块

1

5

集成运算放大器线性应用

1

6

运算放大器模块1

1

7

运算放大器模块2

1

8

正弦波振荡器模块

1

9

集成功率放大电路设计与测试模块

1

10

整流滤波并联稳压电路模块

1

11

线性稳压电源设计与调测模块

1

12

VGA可变增益放大器模块

1

13

红外光通信模块

1

14

声光控触发报警器模块

1

15

触摸报警器模块

1

16

开关电源应用设计模块

1

17

精密整流绝对值、峰值检测模块

1

18

电压比较器之晶体管β 筛选器设计模块

1

19

直流电机PWM调速器模块(正反控制加光耦、H桥和保护)。

1
