船舶起货机电气控制技能实训装置

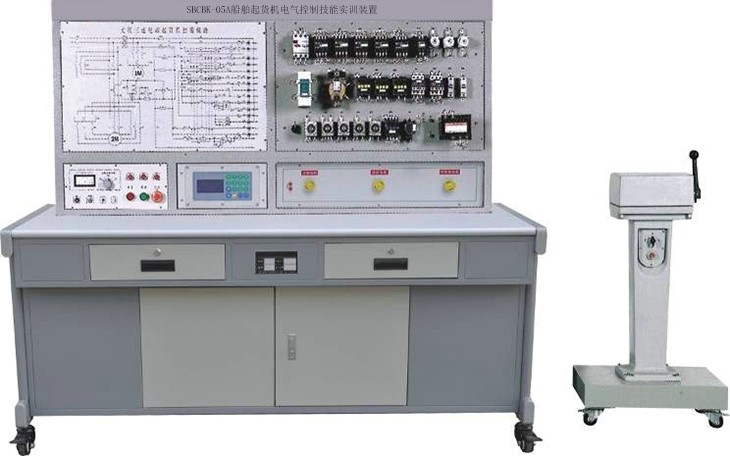

SBCBK-05A船舶起货机电气控制技能实训装置(半实物)

一、概 述

"船舶起货机电气控制技能实训装置(半实物)"由船舶起货机操纵实训台和船舶起货机半实物模型组成,可完成船舶起货机的操作、调试、检修等实训内容,可作为船舶类学校的船舶机械装置、船舶水手与机工、船舶电气、船舶轮机、船舶机电、轮机管理等相关专业的 ,也可作为船舶电工、船舶轮机员、船舶职工、船员培训机构的培训及考核设备。

二、产品特点

1.起货机操纵实训台主要元器件均采用了船舶真实的元器件,各电气元件安装在操纵实训台的正面,可直观地看到各个器件的动作,主令控制器安装在操纵实训台面上,便于操作,接近实际的起货机操纵室。

2.起货机半实物模型参照实际的起货机结构设计,包括船用三速电动机、吊杆装置、电磁抱闸器等部分,真实、形象,让学生更易理解和掌握。

3.实训装置设置了部分典型的线路故障,学生通过线路调试查找故障,然后排除故障,有利于提高学生的检修能力。

4.半实物模型上所用电动机的电压等级与实际的起货机完全相同。

5.半实物起货机能体现升降方向的高、中、低三种速度的变化过程。

6.半实物起货机在起重货物过载时,有定时过电流保护。

7.半实物起货机停止货物电磁抱闸时,可体现滑行过程。

三、技术性能

1.输入电源:三相四线(或三相五线)~380V±10%? 50Hz

2.工作环境:温度-10℃+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:≤1.5kVA

4.漏电保护动作电流:≤30mA,漏电保护动作时间:≤0.1s

四、系统配备

序号

数量

1

船舶起货机操纵实训台

1

2

船舶起货机半实物模型

1

五、实训项目

1.熟悉常用低压电器的结构、原理

2.起货机的故障分析

3.熟悉起货机控制电路原理图

4.船用主令控制器的使用

5.轮机员升降货物操作训练

6.电气控制线路常见故障排除

7.轮机员的技能考核
