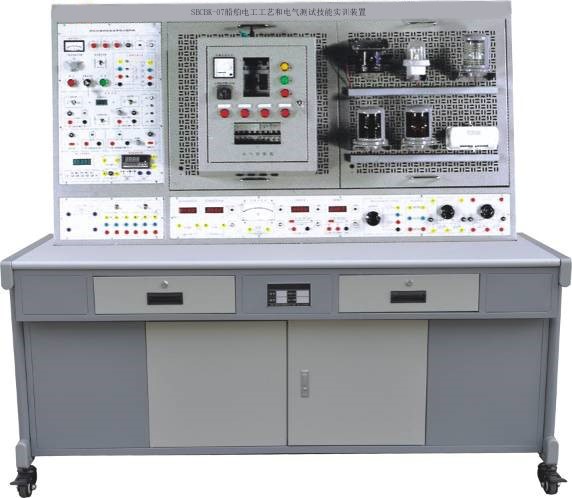

SBCBK-07船舶电工工艺和电气测试技能实训装置
一、概 述
"船舶电工工艺和电气测试技能实训装置"是根据中华人民共和国海事局《海船船员适任考试与评估大纲》对船员所要求的实操技能而研制的,可完成操作级轮机管理人员规定的评估项目《船舶电工工艺和电气测试》的培训及技能评估,适合船舶类相关专业的实训教学,也可作为各培训机构、技能鉴定站(所)的技能考核、评估设备。
二、技术性能
1.输入电压:三相四线(或三相五线)~380V±10% 50HZ
2.工作环境:环境温度范围为-5℃~+40℃相对湿度<85%(25℃)海拔<4000m
3.装置容量:<1.5kVA
三、装置配备
1.交流电源
(1)提供三相固定380V交流电源,配备一台三相调压器(规格为1.5kVA,0~450V及单相0~250V连续可调),交流电源输出处设有过流保护装置,相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表,通过转换开关切换可指示三相电网和三相调压输出。
(2)控制屏侧面设有一路三相四芯电源插座和两路固定交流220V多功能电源插座。
2.直流电源
(1)提供一路0~30V、1A可调稳压电源,具有软截止短路保护和自动恢复功能,设有电压输出指示。
(2)高压直流电源两路:提供220V、0.5A稳压电源及0~250V、3A连续可调稳压电源各一路,并设有电压输出指示。
(3)提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。
3.仪器仪表
(1)真有效值交流数字电压表一只:测量范围0~500V,量程自动判断、自动切换,精度0.5级,三位半数显。
(2)真有效值交流数字电流表一只:测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程报警、指示及切断总电源功能。
(3)直流数显电压表一只:测量范围0~600V,分200mV、2V、20V、200V、600V四档,直键开关切换,三位半数字显示,输入阻抗10MΩ,精度0.5级,具有超量程报警、指示及切断总电源等功能。
(4)直流数显毫安表一只:测量范围0~2000mA,分2mA、200mA、2000mA三档,直键开关切换,三位半数字显示,精度0.5级,具有超量程报警、指示及切断总电源等功能。
(5)功率、功率因数表一只:由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用专用DSP计算有功功率、无功功率。功率的测量精度0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、无功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。
(6)提供三刀双掷转换开关及三刀三掷转换开关各一只。
(7)提供能耗制动及反接制动专用电阻各一组。
4.实训组件及实训元器件
(1)网孔实操板
提供不锈钢网孔板一块,通过搭配元器件,学生可自行在网孔板上固定、安装、布局、走线和调试,能培养学生的动手能力和操作技能。
(2)实训元器件
包括时间继电器、热继电器、交流接触器、熔断器、断路器、带灯按钮、U形导轨、温度继电器、船用电缆等。
(3)实训组件
提供安装有电阻、电容、二极管、三极管、晶闸管、场效应管、单结管等元件的线路板一块,
完成各个元器件参数的测试。
配备一只带镜面式指针电流表和一只电流互感器。
(4)电磁制动器一台:用于对电磁制动器进行检测与间隙的调整。
(5)小型电气控制箱一个。
(6)焊接线路板所用元器件和万能线路板一套
(7)刷形转换开关一只:用于拆装训练
(8)万能焊接线路板及相关的元器件一套:用于焊接实训
(9)船用电缆连接专用附件一套
(10)船用灯具及开关一套:用于船用照明设备的维护及检修实训。
5.电机
(1)船用三相鼠笼式异步电机一台
(2)WDJ15直流他励电动机 一台
(3)WDJ24三相鼠笼式异步电动机 一台
6.仪器及工具
配有便携式数字万用表、三位半显示、兆欧表、电流表、电烙铁、检修专用工具等
四、实训项目
1.万用表的使用
2.电子元器件的检测
3.多用钳形电流表的使用、仪表符号的认识
4.交流电压表、电流表、功率表的使用
5.直流电压表、电流表的使用
6.便携式兆欧表的使用
7.交流继电器、热继电器、时间继电器等的拆装和组装
8.温度继电器、接触器的维护、参数调整
9.测量电磁制动器间隙的方法
10.电子线路板焊接
11.电机多种控制线路的安装(如星三角降压启动、正反转控制、能耗制动、反接制动等等)
12.电气控制箱的维护与保养
13.船用电机的维护和保养
14.直流电机的电刷与换向器的调整与维护
15.电缆的使用
16.船用照明设备的维护(船用灯具的检修)
17.船用基本照明线路的接线
18.船用电缆的选用、切割、端头连接
19.电缆绝缘故障的查找
