标准零件实测绘图训练装置(配套教学型)

SBJX-103型《标准零件》实测绘图训练装置(配套教学型)

一、产品特点

1、项目实际化:以实际标准零件为训练对象;

2、功能系统化:看图找标准零件、标准零件测量、标准零件绘图三位一体的训练模式;

由简单标准零件到复杂标准零件的训练过程。

3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得

充分的训练机会

4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;

5、管理便利化:零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。

二、产品参数

《标准零件》实测绘图训练组合装置

参??? 数

项目

参??? 数

外形尺寸

40×30×7cm

重量

5(kg)

标准零件

30/套)

轴承零件:深沟球轴承、圆锥滚子轴承、推力球轴承

螺栓零件:外六角螺栓、内六角螺栓测绘、双头螺栓

螺钉零件:圆头螺钉、沉头螺钉、紧定螺钉1、紧定螺钉1

螺母零件:外六角螺母、球头六角螺母、圆螺母

垫圈零件:平垫圈、弹簧垫圈

键销零件:平键、半圆键、矩形外花键、矩形内花键、圆柱销、圆锥销

齿轮零件:圆柱齿轮、齿条、圆锥齿轮、蜗杆、涡轮

弹簧零件:压缩弹簧、拉伸弹簧

测量工具

游标卡尺、外径千分、螺纹样板

类 型

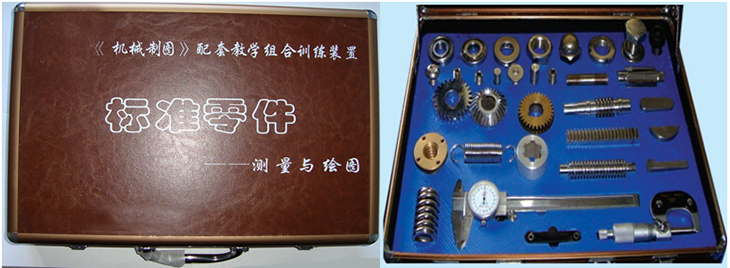

便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里)

教学资料

1、实训指导书及实训报告(含电子稿);

2、配套教材(机械工业出版社、罗冬平教授主编)、电子课件、教学大纲与教案、现场演示

3、免费培训23名老师。

4、模拟仿真微课教学训练系统软件。

教学软件

(机电工程课程虚拟仿真教学系统)

1、《制图》微课教学系统;

2、《制图》实训虚拟仿真教学系统;

3、课程资源包(含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像)

三、产品功能

训练模式

训练内容

1、看图找零件训练;

2、零件测绘训练;

3、零件投影绘图训练。

训练一轴承零件测绘训练训练二螺栓零件测绘训练

训练三螺钉零件测绘训练训练四螺母零件测绘训练

训练五垫圈零件测绘训练训练六键销零件测绘训练

训练七齿轮零件测绘训练训练八弹簧零件测绘训练
