PLC变频器触摸屏培训设备,PLC应用实训教学装置

SBPLC01A PLC变频器触摸屏培训设备

PLC作为先进的、应用势头最强的工业控制器已风靡全球;变频器作为交流电动机的驱动器,广泛应用于现代的工业生产和民用生活中;而使用触摸屏进行监控操作是现代工业控制的常用手段。《PLC、变频器、触摸屏综合实训》体现了技术的综合性、现代性和现场性,对于在校学生的专业知识学习和专业技能的锻炼有极其重要的意义。

一、概述

PLC变频器触摸屏培训装置是根据《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》,教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

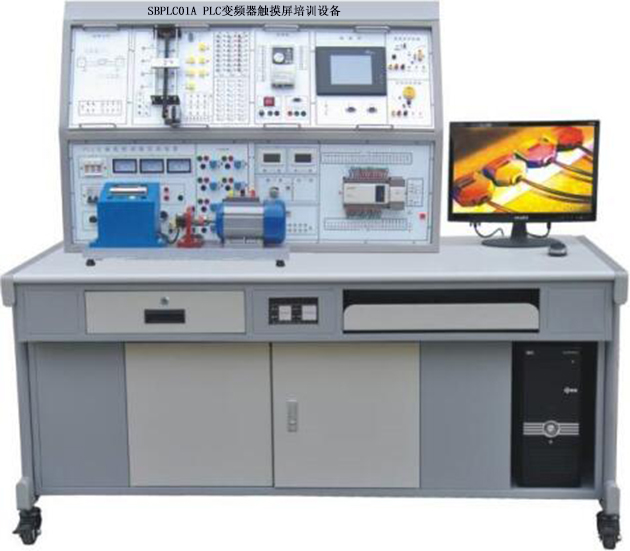

参考图

二、装置特点

1、采用积木组合式结构,含开关量、模拟量、变频调速、触摸彩屏模块等,配套组态监控软件、仿真实训软件,实现仿真化、信息化、网络实训教学,体现实训教学的网络性和系统性。

2、项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象,实物模型中的逻辑、模拟、过程、运动等的控制实训,完成学生认知、设计、安装、调试、检修等多种技能实训。PLC实训对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。

3．采用西门子S7-200SMRT SR40系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。

4．采用西门子V20变频器,功能广泛,动态响应高,驱动性能高。

5.采用工业及7寸触摸屏,兼容性强,画面编辑功能强,图库丰富,满足日常教学需求和工业控制要求。

6、多种通信方式：通过USS总线,将实训装置（从站）PLC和主站PLC进行USS主从通信。PLC与触摸屏实现PPI通信,触摸屏画面可实时监控PLC系统运行状态和控制PLC系统。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10%? 50Hz

2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔<400m

3、装置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1600mm×750mm×1600mm

6、安全保护：具有漏电压、漏电流保护装置,安全符合国家标准

四、实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构,铝质面板）

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑输出及指示等

直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；

4、主机实训组件：SR40主机

配置西门子S7-200SMART（CPUSR40）系列PLC主机,集成数字量I/O（24DI/16DO）,用户储存器：24 KB程序存储器/16 KB数据存储器/10 KB保持性存储器；板载数字I/O：24点输入/16点继电器输出,过程映像大小：256位输入(I)/256位输出(Q)；I/O模块扩展：最多6个扩展模块；高速计数器：共4个o单相4个,200 kHz o正交相位2个,100 kHz；电压范围：85～264 V AC；电源频率：47～63 Hz

5.变频器组件：V20变频器

模块材料：高强度塑料外壳,铝塑面板,图案、文字符号采用进口油墨丝印；额定输出功率：0.75KW；额定输出电流：2.2A；带有基本操作面板,可使用参数克隆功能进行标准调试；

6.触摸屏实训组件：TPC7062TI

7寸TFT触摸屏；分辨率（800×480）；处理器：ARM结构嵌入式低功耗CPU为核心,ARM RISC528MHz；

触摸屏：四线电阻式；闪存（Flash）：128MB,内存（RAM）128MB；接口：1×RS232,1×RS485,1×USB；产品规格,结构：工业塑料结构安装方式：嵌入式安装；电源：10.5--28VDC；整机尺寸（宽*高*厚）：不大于200.4mm×146.5mm×34mm；开孔尺寸：不大于192mm×138mm；

五、PLC可编程控制器实验演示挂箱

该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成,箱体结构合理,工艺先进,美观大方。该装置在演示屏上位置可任意移动、互换。演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,每套演示装置主要由六块实验挂箱组成十七个实验内容,它们的型号分别为：

名称	型号	数量	单位	备注
实验屏		1	台	铝合金结构
电源控制屏		1	台
实验桌		1	张	铝木结构
学生凳		2	张
PLC主机	S7-200SAMRT? SR40	1	台
通讯电缆	网线	1	条
	RS232C/RS422通讯电缆	1	条
	RS232C/RS232C通讯电缆	1	条
	国标电源线	2	条
	安全插拔线	1	条
实验挂箱	功能单元一	1	块
	功能单元二	1	块
	功能单元三	1	块
	功能单元四	1	块
	功能单元五	1	块
	功能单元六	1	块
	变频器实训挂箱（6SL3210-5BB17-5UV1）	1	块	V20
	触摸屏实验箱（7寸工业级彩色）	1	块	TPC7062TI
三相电机	380V/180W	1	台
软件	演示板原程序及西门子编程软件	1	套
软件	触摸屏编程软件	1	套
说明书	实验指导	1	册
连接线	实验连接线50cm自锁线	50	条
	15cm自锁线	10	条
	系统排线	1	条
	4mm电机安全叠加线	30	条
仿真软件	参数见附件	1	套
