SBDJCS-1电机故障检测实训考核装置

电机故障检测实训考核装置、电机性能测试面向专业：电气及其自动化、自动化、新能源科学与工程、机械工程及其自动化。通过实验，使学生加深对多种电机基本原理的理解，掌握多种电机参数、工作特性、机械特性等方面测量的方法，能为学生从事电机调试、运行等工作打下较好的基础。

一、技术参数

1、输入电压：三相四线制或五线制380V±10% 50Hz。

2、工作环境：环境温度范围为-5℃～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

3、装置容量：≤1.5kVA

4、安全保护：具有过流、漏电、短路、超量程等。

二、装置的配置

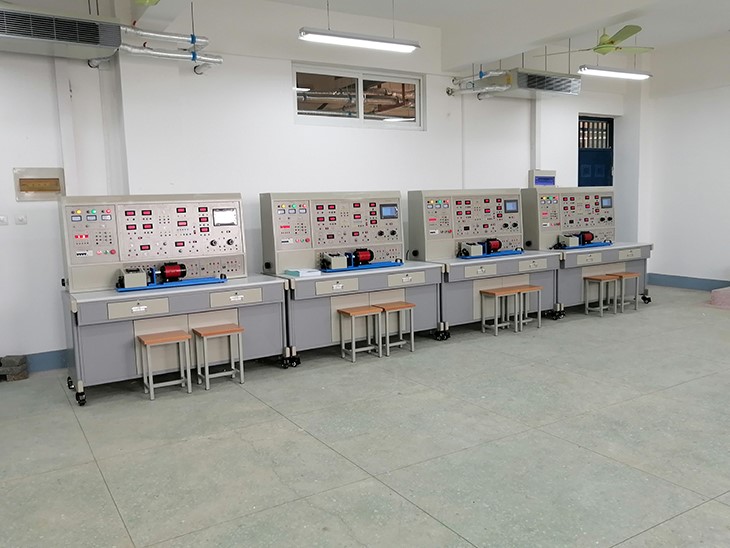

实训装置由电源控制屏、实训桌、仪表及连接导线等组成。

（一）电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)

1、交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了更换保险丝带来的麻烦，并具有过流声光告警。控制屏的供电由启停按钮进行控制，具有漏电声光告警等功能；配有指针式交流电压表，可方便地指示三相电网和三相调压输出的每一相的线电压。

2、直流电源部分

220V/0.5A直流电源一组，具有短路保护功能；0～250V/3A可调直流高压电源一组，具有过压、过流及短路保护功能

3、智能故障设置故排、排除故障模块（触摸屏显示）

该模块设有设故区和排故区，采用触摸屏显示，设故区可对单相异步电机、三相异步电机、同步电机、直流电机的常见电气故障进行设置；排故区可让学生动手进行故障测试，并把测试出的故障加以排除，从而提高学生的电机检测技能。

4、电机模块部分

配有单相电容运转异步电动机、三相鼠笼式异步电动机、同步电动机及直流并励电动机。

（二）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为加厚钢板喷塑,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个舒适的工作台面。实训桌底部装有四个万向轮和紧固机构，便于移动和固定。

（三）仪器仪表

（1）提供真有效值交流数字电压表1只，测量范围0～500V，三位半数显，量程自动判断，自动切换。

（2）提供交流数字电流表三只，测量范围0～5A，三位半数显。

（3）直流数字毫安表一只：测量范围0～2000mA，三位半数显；

（4）提供直流数字电压表一只，测量范围0～300V。

（5）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

（6）可调电阻：两组0～900Ω/0.5A可调电阻，两组0～90Ω/1.5A可调电阻。

（7）单相电容运转电动机电容：4uF/450V CBB电容1只。

（8）设有1个三刀双掷开关、一个双刀双掷开关。

（9）同步电机直流励磁电源提供8-40V可调同步励磁电源1套。

（10）提供数字万用表1只。

（11）提供兆欧表一只。

（12）校正直流测功机1台（DC220V、350W、1500rpm）。

（13）DQ03-1固定电机导轨、光码盘测速系统（日本欧姆龙1024增量式光电编码器）及数显转速表。

（14）实训连接导线及配件

连接导线采用绝缘护套连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

（四）实训导线及配件

采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

学习项目	学习任务	参考课时
项目一、三相异步电动机启动线路制作、调试与故障排除	任务一：识别低压电器及异步电动机	2
	任务二：点动与自锁正转控制线路的实施	12
	任务三：联锁正反转控制线路的实施与检测	12
	任务四：Y-△降压启动控制线路分析与接线	6
	任务五：三相异步电动机顺序控制线路安装与测试	6
项目二三相异步电动机行程控制线路的设计及实施	任务一：电动葫芦控制线路设计及实施	6
项目二三相异步电动机行程控制线路的设计及实施	任务二：工作台自动往返线路设计及实施	4
项目三三相异步电动机制动控制线路分析设计及实施	任务一：三相异步电动机反接制动控制线路安装与测试	4
项目三三相异步电动机制动控制线路分析设计及实施	任务二：三相异步电动机能耗制动控制线路安装与测试	4
项目四卷帘门控制电路的安装、调试及故障排除	任务一：卷帘门控制电路的安装、调试及故障排除	10
	任务二：卷帘门PLC控制电路设计	4
	任务三：卷帘门PLC控制控制程序设计与调试	6
项目五传送带送料装置控制线路的安装、调试及故障排除	任务一：传送带送料装置控制电路安装、调试及故障排除	10
	任务二：用PLC技术实现传送带送料装置控制	4
	任务三：编写调试PLC程序及系统总调试	6
