BJ80传感器、执行器综合实验台
一、产品简介
传感器、执行器综合实验设备采用全新北汽BJ80汽车(2.0T B207R发动机)传感器与执行器系统的真实部件,充分展示汽车传感器与执行器系统的组成结构和工作过程。
适用于学校对汽车传感器与执行器系统理论和维修实训的教学需要。

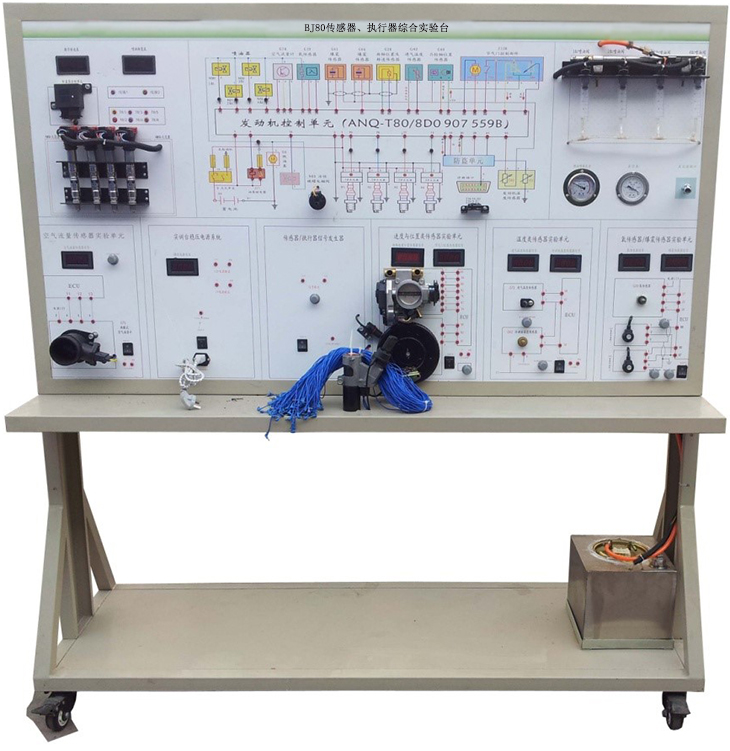

参考图
二.功能特点
1.采用完整的发动机传感器与执行器部件,使用曲轴传感器信号轮,模拟发动机运行;
实验插接导线连接好后,可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
2.安装原车发动机控制单元,组合仪表,燃油箱,油泵,油泵继电器,保险丝盒,喷油嘴4个,喷油导管,喷油量杯,可移动台架,多个传感器和执行器。
3.示教板面板上绘有彩色喷绘电路图,学员可直观对照电路图对接传感器与执行器,认识和分析汽车传感器与执行器系统的工作原理。
4.示教板上安装有燃油箱,燃油量传感器,发动机控制单元,组合仪表,油泵继电器,点火开关,诊断座,保险盒,安装喷油嘴和量杯,面板上安装有检测端子,可直接在面板上检测发动机控制系统电路元件的电信号。
5.设备面板上传感器侧安装有检测端子,可直接对接传感器与执行器。
6.模拟曲轴位置传感器信号,可使燃油泵工作,喷油嘴喷油,火花塞点火。
7.设备上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
8.设备面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
9.设备底架部分采用钢性结构焊接,表面采用烤漆工艺,带自锁脚轮装置,移动灵活。
10.设备工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸(约):1740×600×1700mm(长×宽×高);
1240×600×1700mm(长×宽×高);
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
燃油压力表:0~10kg/psi
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图和工作原理示意图 |
套 |
1 |
2 |
信号模拟装置 |
套 |
1 |
|
3 |
诊断座 |
个 |
1 |
|
4 |
点火开关 |
全新 |
个 |
1 |
5 |
无分电器点火系统 |
含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。 |
套 |
1 |
6 |
燃油箱 |
10L |
个 |
1 |
7 |
汽油泵(含汽油泵插头) |
全新 |
套 |
1 |
8 |
油泵继电器 |
个 |
1 |
|
9 |
喷油器 |
带4个120ml玻璃量杯 |
套 |
1 |
10 |
喷油嘴 |
全新 |
个 |
4 |
11 |
燃油压力表 |
0~10kg/psi |
个 |
1 |
12 |
曲轴位置传感器及信号轮 |
套 |
1 |
|
13 |
节气门体总成 |
套 |
1 |
|
14 |
发动机传感器与执行器(全套) |
套 |
1 |
|
15 |
移动台架(带自锁脚轮装置) |
1740×600×1700mm(长×宽×高) 1240×600×1700mm(长×宽×高); |
台 |
1 |
16 |
实验插接导线 |
套 |
1 |
