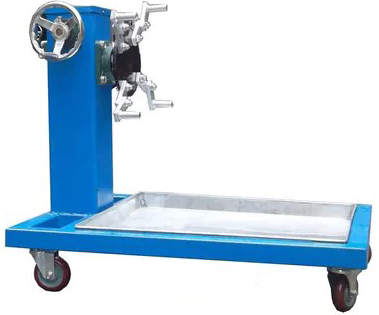

SBC-PC奔驰272发动机拆装翻转架
一．奔驰272发动机拆装翻转架结构组成
减速机总成、翻转架总成、万能连接器、专用接油盘、操作手柄等附件、安装脚轮可移动台架等。
二．功能特点
1．拆装中拆装物可做轴向任何角度翻转和静止。
2．进行拆装物的基本操作和学习。
3．拆卸和装配实训。
4．配套使用说明书。
5．采用减速翻转机构,可使拆装物旋转任意角度,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配。
6．底部放置接油盘,便于小零件或螺丝的集中存放。
7．实训台采用钢性结构焊接,台架表面采用烤漆工艺,带万向自锁脚轮装置。
8.翻转架承重1.5吨,满足奔驰272发动机拆装。
三．外形与颜色
设备外形：1000×600×1100mm (长×宽×高)
设备颜色：7032
四．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3立柱：200*200*5mm
