[产品型号]：SBGJD-01A [产品名称]：机电一体化设备、光机电一体化实训考核装置 [价格]：元 [在线客服]：

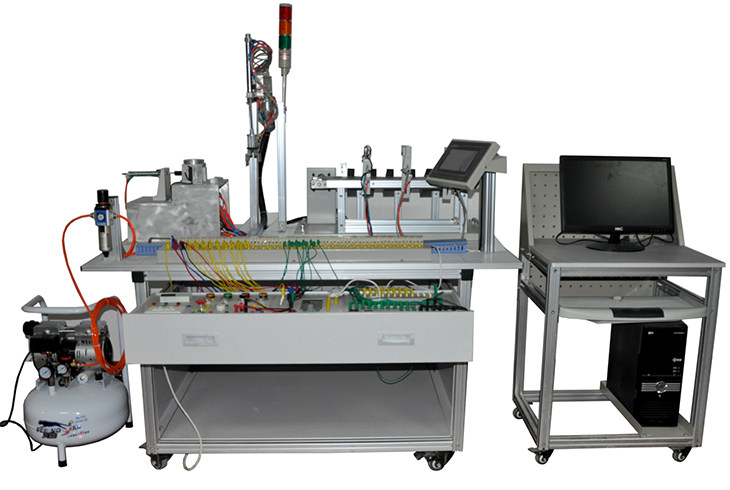

SBGJD-01A光机电一体化实训考核装置

光电一体化实训考核装置，上海硕博帮助培养更多的人才
国家要想发展得更好，肯定需要继续走工业化的路子，但是很多专业人才都非常缺失，比如机械电子、电子过程等等，所以很多大学开始重视职业教育，希望可以通过系统的培训，让更多人可以投入到紧缺的岗位上。而培养动手是非常重要的，毕竟讲得再多，很可能实际操作起来也会遇到很多的困难。而操作的设备非常重要，比如光电一体化实训考核装置就被广泛应用。它的作用不少，比如囊括了机电一体化等专业学习中所涉及的机械、传动、气动、传感器、编程控制、电气控制、通讯等多种应用技术，可以被很多专业所使用，实用性真的很强。它由典型机械部件和电气控制部件组成，可对现有的机械部件进行组装不相同的生产流程，能够适应很多的教学要求。
而这方面，你可以信赖。我们的研发和生产团队都非常的专业，检测队伍也是很优秀的，使用的检测仪器都是准确率很高的。保证大部分产品出厂之前，质量都能维持在比较高的水平。我们的销售和售后团队也非常热心，你有任何问题我们都可以马上处理，及时解答你的问题，让你可以有一个满意的体验。我们一直以客户满意为目标，多年的努力也说明了我们的口号是实实在在的，毕竟那些老客户们对我们的认可很高。当然我们的价格也是很实惠的，而且产品的选择余地相当大，性价比真的非常不错。
如果你有这方面的需求，可以考虑一下我们。

一、光机电一体化实训考核装置的构成：

光机电一体化实训考核装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器、计算机等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；同时还要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。

二、光机电一体化实训考核装置技术参数

1. 交流电源：三相五线 AC 380V±10% 50 Hz；

2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；

3. 外形尺寸：长×宽×高=1200×800×1500 mm；

4. 整机功耗：≤1.5 kW；

5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、光机电一体化实训考核装置的配置

序号	名称	主要元件或型号、规格	数量	备注
1	实训桌	1190×800×840 mm	1张	桌台采用的是30*60的铝型材。
2	触摸屏模块	7英寸工业彩色触摸屏	1块
3	PLC模块	FX3U-48MR继电器输出,24路输入24路输出	1块
4	变频器模块	三菱D720功率：0.4KW 380V	1块
5	电源模块	三相电源总开关（带漏电和短路保护）1个，单相电源插座2个；	1块
6	按钮模块	24 V/6 A两组5V/6 A一组；急停按钮1只，蜂鸣器1只，复位按钮黄、绿、各1只，自锁按钮黄、红各1只，24V指示灯黄、绿、红各1只；24V指示灯黄、红各1只	1套
7	上料加工机构部件	单出双杆气缸1只，单出杆气缸1只，磁性开关3只，送料盘1个，电磁阀，光电开关1只；	1套
8	气动机械手部件	单出双杆气缸1只，单出杆气缸1只，气手爪1只，旋转气缸1只，磁性开关6只，双控电磁换向阀1只，单控电磁阀3只；	1套
9	皮带输送机部件	三相减速电机（380 V，输出转速40r/min）1台，平皮带1355×49×2mm mm 1条；	1套
10	物件分拣部件	单出杆气缸3只，金属传感器1只，光传感器2只，磁性开关3只，物件导槽3个，单控电磁换向阀3只	1套
11	接线端子模块	接线端子和安全插座	1块
12	物料	金属2个，尼龙黑白各2个	6个
13	安全插线		1套
14	气管	Φ4\Φ6，气管为蓝色，每台配有足量气管	1套
15	PLC编程线缆		1条
16	触摸屏与计算机通信线		1条
17	触摸屏与PLC通信线		1条
18	配套工具		1套
19	产品配套光盘		1套
20	线架		1个
21	静音空气压缩机	0Mpa-0.8Mpa，气泵噪音≦65分贝，符合国家标准	1台
22	电脑推车	580450960mm±20mm

四、电一体化设备结构：

电一体化实训装置台架为铝合金导轨式，实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

铝合金导轨式实训台：可以安装上料机构、机械手搬运机构、加工机构、物件包装机构、传输分拣机构。实训模块及PLC主机为一体化设计放入抽屉式实训箱中。

触摸屏：支架面板是铁质喷塑板。

PLC模块及变频器模块：PLC 40点以上IO；变频器：三菱；模块材料要求：铝板喷塑，进口油墨印刷字符。

电源模块：三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个；

按钮模块：24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；

接线排：接线排壳体上两侧相对设置有一初级接线区（接线端子）和一次级接线区（安全插座）；接线端子与对应的安全插座通过导电弹性件连接；接线排壳体边缘卷折，设有固定用的螺孔，可以固定在实训桌上。

上料机构：工件库1件，物料推出机构1件，光电传感器2只，磁性开关1只，单缸气缸1只，单控电磁阀1只，警示灯1只，主要完成将工件库中的工件依次推出。气缸及附属传感器选用SMC。

气动机械手装置：四自由度气动机械手，气缸及附属传感器选用SMC；整个搬运机构能完成四个自由度动作手臂上升下降，左右来回运动，夹紧放松。气缸及附属传感器选用SMC。

加工机构：主要由物料台、物料夹紧装置、主轴电机、刀具以及相应的传感器、磁性开关、电磁阀、支架、机械零部件构成。

物料分拣装置：传送带通过三相异步电动机驱动，在传送带端点处设计有落料口，通过光电传感器检测物料；传送带上装有三个出料槽，对应位置有电感传感器、光纤传感器等，同时正对料槽位置装有推料气缸，共计三个气缸。传送带采用可拆卸的铝合金支架。气缸及附属传感器选用SMC。
