现代单片机综合实验开发装置,单片机开发应用技术实验设备

SB-52T现代单片机综合实验开发装置

单片机综合实验开发装置是一套台式多功能单片机·CPLD／FPGA综合实验开发装置(简称系统),该系统结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术及单片机课程设计等实验项目,通过本系统可完成单片机、EDA等学科的原理接口实验和应用,为单片机实验室提供综合实验平台,同时也能满足"一体化教学"需求,对"单片机"课程的实验项目及"单片机课程设计"进行操作,能为教师开发新实验或进行科学研究工作提供良好的条件。

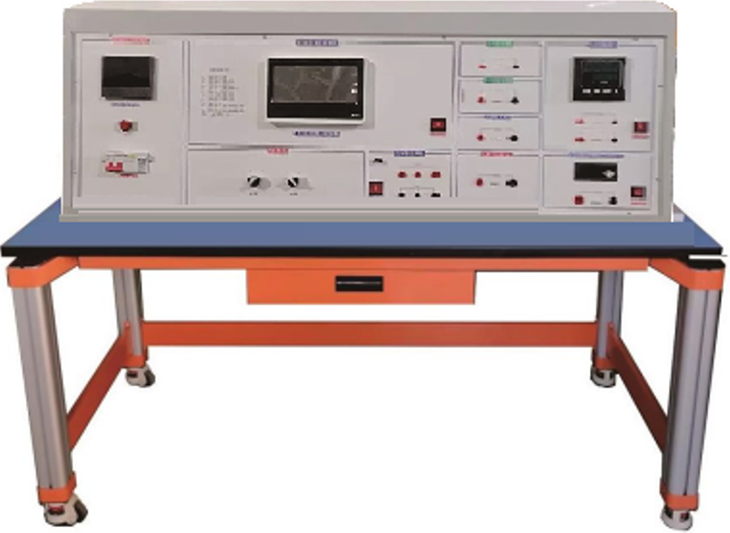

图片仅供参考

一、系统组成：

·硬件：

（1）仿真器与单片机系统扩展：51/96单片机仿真器,用户CPU（AT89S52）,64K程序存储器,64K数据存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

（2）输入/输出：128*64 LCD图文电路,字符式1602 LCD,16*16 LED点阵电路,6位静态数码管显示电路,十六位乒乓开关,八位按钮开关,十六位逻辑电平显示,四位BCD编码开关,射极输出,8MHZ时钟与分频,单脉冲发生器,ISP在线下载接口,PWM电路,VGA接口,IC-8、IC-14、IC-16、IC-20、IC-28、IC-40（锁紧）等集成电路插座。

（3）常用接口芯片：8155、8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看门狗MAX813L、74LS138等；

（4）控制对象：小直流电机闭环控制、步进电机、温度闭环控制、压力、继电器、电子音响喇叭、IC卡读写、语音录放(含话筒、喇叭)、十字路口交通灯模型等；

（5）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、AT24C02、LM331（V/F、F/V）、串行EEPROM（AT93C46）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。

（6）EDA接口：配置EDA下载板和相应IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。

（7）信号源、仪表：

· 配备函数信号发生器,提供三角波、正弦波、方波三种信号输出,信号频率2HZ～90KHZ可调,幅度VPP为10V连续可调。

·提供固定脉冲分频信号：1HZ、4HZ、8HZ、64HZ、256HZ、1KHZ、8KHZ、500KHZ、1MHZ、4MHZ、6MHZ、12MHZ、24MHZ。

·配备频率计和数字式直流电压表。

·软件：

系统配置Win98/2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51、C语言编译、调试；单片机在线下载软件等。

·电源：

系统内置高性能直流稳压电源、漏电断路器。

·机箱：

为台式机,由控制屏和实验桌组成,控制屏有两大块的双面印刷线路板组成。

二、主要特点

（1）高性能仿真器：实验仪内置51/96通用单片机仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。

（2）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（3）二次开发：主机板留有扩展接口,通过单片机仿真器调试用户系统。

（4）在线下载：不需编程器,可直接烧录AT89S5X单片机。

（5）二种工作方式：一是联PC机运行,在与上位软件联机的状态下,实现各种调试和运

行的操作；二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

（6）支持EDA开发：实现EDA、单片机实验需求。

（7）闭环控制：对温度、转速等控制对象实行闭环自动控制。

三、实验项目

软件实验

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）数据区传送子程序；

（5）数据排序实验；

（6）查找相同数据个数；

（7）无符号双字节快速乘法子程序；

（8）多分支程序；

（9）脉冲计数实验；

（10）电脑时钟实验。

硬件实验

（1）P1口亮灯实验；

（2）P1口转弯灯实验；

（3）P3.3口输入,P1口输出实验；

（4）工业顺序控制实验；

（5）8255 /8155? A、B、C口输出方波实验；

（6）8255/8155? PA口控制PB口；

（7）8255控制交通灯；

（8）简单I/O扩展实验；

（9）A/D0809转换实验；

（10）D/A0832转换实验；

（11）8279键盘显示实验；

（12）通用打印机实验；☆

（13）微型打印机打印字符、曲线、汉字实验；☆

（14）日历时钟PCF8563控制实验；

(15)? I2C储存卡读写实验；

（16）语音芯片ISD1420控制实验（录音）；

（17）语音芯片ISD1420控制实验（放音）；

（18）继电器控制实验；

（19）步进电机控制；

（20）8253方波实验；

（21）小直流电机调速实验；

（22）16*16 LED点阵显示实验；

（23）128*64 LCD液晶显示实验；

（24）8250可编程异步通讯接口实验（自发自收）；

（25）8251可编程通讯接口实验（与PC机）；

（26）单片机RS232/485串行发送实验（双机通讯）；

（27）单片机RS232/485串行接收实验（双机通讯）；

（28）温度压力实验；

（29）CAN总线通讯接口实验；

（30）以太网TCP/IP协议接口实验；

（31）USB2.0通讯接口实验。

（32）DS18B20单总线温度测量实验

（33）红外线遥控收发实验

（34）TLC549串行A/D转换实验

（35）TLC5615? 10位D/A串行转换实验

（36）PCF8563? I?C日历时钟实验

（37）看门狗实验

（38）PWM实验

（39）74LS138译码器实验

（40）串并转换（7 4 L S 1 6 4）,扩展2位七段LED实验

（41）并串转换（7 4 L S 1 6 5）实验

(42)LM331电压/频率转换实验

（43）十字路口交通灯模型控制实验

（44）AT24C02? I2C总线存储器读写实验

（45）串行存储芯片93C46读写实验

（46）交通信号灯的控制实验

（47）直流电机闭环控制实验

（48）温度测量闭环控制

四,单片机课程设计（选配）

序号	实训包名称	配件		说明
序号	实训包名称	配件名称	数量	说明
1.	可燃气体报警仪	51单片机系统	1	使用可燃气体传感器,调理电路进行信号调理,单片机根据信号进行报警。
		可燃气体检测模块	1
		配件、技术资料	1
2.	流量液位检测自动供水（带红外遥控）	51单片机系统	1	单片机实时检测并在LED上实时显示水流量信息,同时根据液位情况,控制水泵进行自动供水控制,水流量可手动进行调节。系统带红外遥控系统。
		透明供水系统模型	1
		水泵	1
		流量检测系统	1
		液位检测系统	1
		红外遥控器	1
		配件、技术资料	1
3.	超声波倒车雷达	51单片机系统	1个	使用一对超声波传感器,单片机根据发射与接收超声波信号的时间差来计算距离,带温度补偿,结果用数码管显示
		超声波测距模块	1个
		显示模块	1个
		配件、技术资料	1份
4.	环境测试仪	51单片机系统	1个	使用温度、湿度、光强传感器,测量环境温度和湿度及光线明暗
		环境测试模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
5.	出租车计价器	51单片机系统	1个	直流电机模拟车轮,用霍尔传感器测里程,用LCD显示里程、单价、总价、等信息
		液晶显示模块	1个
		直流电机模块	1个
		配件、技术资料	1份
6.	数字式多路温度采集系统	51单片机系统	1个	对8组DS18B20同进进行温度采集和显示
		DS18B20模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
7.	数据采集系统	51单片机系统	1个	采用AD转换器转换模拟信号,再通过单片机串口发送到PC机,PC机对收到的数据进行显示
		数据采集模块	1个
		串行通信模块	1个
		配件、技术资料	1份
8.	交通灯控制系统	51单片机系统	1个	用LED发光二极管模拟交通灯,数码管显示倒计时秒数
		交通灯模块	1个
		显示模块	1个
		配件、技术资料	1份
9.	直流、步进电机控制系统	51单片机系统	1个	PWM控制直流电机转速,并用霍尔传感器测速；步进电机正反转控制、速度控制
		电机控制模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
10.	公交车报站器	51单片机系统	1个	公交车报站,语音提示,可进行语音录放控制
		语音录放模块	1个
		配件、技术资料	1份
11.	红外测温仪	单片机系统	1个	使用热释红外传感器,实现非接触测量人体、物体温度,用数码管显示
		红外测温模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
12.	数字电子钟	51单片机系统	1个	年、月、日、星期、时、分、秒显示,程序中可设置初值
		日历时钟模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
13.	手机游戏	单片机系统	1个	单片机实现俄罗斯游戏,用LCD显示,键盘控制
		液晶显示模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
14.	电子称	51单片机系统	1个	测量物体质量,用数码管显示,提供法码,量程500克
		压力测量模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
15.	考勤机	51单片机系统	1个	IC卡应用于考勤机,身份识别
		读卡器模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
16.	U盘、SD卡读写器	U盘、SD卡读写模块	1个	可读写U盘/SD卡,U盘/SD卡自配
16.	U盘、SD卡读写器	配件、技术资料	1份	可读写U盘/SD卡,U盘/SD卡自配
17.	MP3音乐播放器	MP3播放模块	1个	可播放MP3音乐,并可自由更新MP3文件
17.	MP3音乐播放器	配件、技术资料	1份	可播放MP3音乐,并可自由更新MP3文件
18.	无线语音传输系统	单片机系统	1个	无线数据传输模块实现数据传输,注：用户至少配两套系统才能完成传输功能
		无线通信模块	1个
		配件、技术资料	1份
19.	基于CAN总线的汽车车窗控制	51单片机系统	1个	CAN总线方式通信,控制车窗的开合（模拟）,注：用户至少配两套系统才能完成传输功能
		CAN通讯模块	1个
		配件、技术资料	1份
20.	网络家电	51单片机系统	1个	通过以太网控制（模拟）空调的启动、停止和设置
		以太网通讯模块	1个
		配件、技术资料	1份
21.	GSM/GPRS通信系统	51单片机系统	1个	单片机控制GSM/GPRS通信模块实现自动拔号通话功能
		GSM/GPRS网络通信模块	1个
		配件、技术资料	1份
22.	GPS定位	51单片机系统	1个	单片机读取GPS模块信号：时间、经度、纬度、海拔、移动速度等,用LCD显示
		GPS模块	1个
		液晶显示模块	1个
		配件、技术资料	1份
23.	语音识别机器人	语音识别控制模块	1个	单片机对语音进行识别,可以控制机器人前进、后退、左转、右转、跳舞等动作
		机器人	1个
		机器人控制板	1个
		配件、技术资料	1份
24.	语音遥控小车	语音识别控制模块	1个	单片机对语音进行识别,控制小车前进、后退、左转、右转等动作
		小车车体	1个
		小车驱动板	1个
		配件、技术资料	1份
25.	LED点阵显示屏	51单片机系统	1个	基于51单片机控制的多功能LED点阵显示屏,适合单片机实训中的项目教学,由64片88点阵LED模块组成,可同时显示16个1616点阵的汉字。
		LED显示屏	1个
		配件、技术资料	1份
