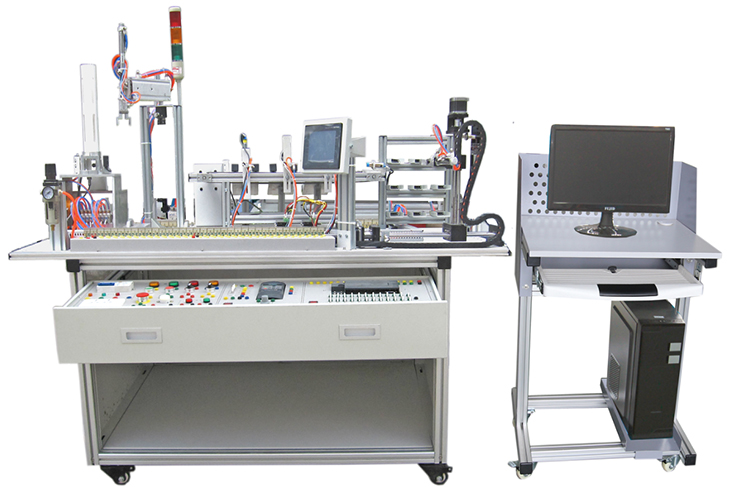

SBDJ-06型机电一体化综合实训实验系统

一、产品概述：

机电一体化综合实训考核设备根据任务引领式行为导向教学法,以重点培养学生的动手实操能力,团队协作能力,创新能力等。是面向职业教育的新一代综合机电一体化实训考核设备。该设备由铝合金安装实训平台,生产供料单元,运输单元及仓库单元等部分组成,学生可根据学习需求按照实训项目要求选择需要的部件和安装位置,可在铝合金安装平台上组成各种不同的产品生产过程的生产设备。

多种控制方式融为一体,同一种负载模型可以通过多种驱动方式进行控制,真正实现培养学员的创新思路和技能。本产品以模块化开放式结构为主要特点,集成了机电一体化技术、自动化技术、传感器技术、通讯及监控技术、电子技术、电工技术和机械装调技术,全面锻炼学生的动手实操能力团队协作能力以及思维创新能力。

一、技术参数：

工作电源：三相五线380V±5％50Hz

安全保护：漏电保护（动作电流≤30mA）,过流保护,熔断器保护

额定功率：0.8 Kw

环境温度：－10℃～40 ℃

相对湿度：≤90%(25 ℃)

外形尺寸：1900×800×1550mm

变频器：三菱FR-D720-0.4KW

P? L? C：三菱FX2N-48MT

步进电机：24VDC 9级细分2A

触摸屏：TPC7062KI 7寸触摸屏

电机控制单元：220/380V双向控制1：50减速箱

设备重量：100kg

二、产品结构：

实验桌：采用铝型材拼装结构

实训单元:共包括上料站、搬运站、分拣站和仓储站,采用优质铝材或异型材做框架,原装SMC或欧姆龙元器件做电控检测部分,每个站与站之间可自由组合搭配,形成不同的控制模式,方便教师设置课题。如（按物料流动顺序）：课题一、上料单元→搬运单元→分拣单元→仓储单元,课题二、仓储单元→搬运单元→分拣单元,课题三、上料单元→仓储单元→搬运单元等等,可以任意组合,灵活多变。每个实训单元都配有特制的底座,底座上集成执行单元机构、电磁气动阀、传感器保护电路等装置,实训方便接线简便可靠。

三、机电一体化综合实训考核设备优点：

设备采用了全钢制结构,计算机嵌入式设计,既符合编程又方便机械装调,突出了一体化的特点,增强了实训室的整体效果,便于日常管理；

集成了多种控制方式,实训机构可以通过PLC控制、单片机控制和电子线路控制,真正做到任务引领的方式将多专业知识有机融于一体；

模块化设计,兼容多种型号的PLC、变频器等工控装置,实现因地制宜的多元化教学,可针对不同的教材与教学大纲开展实训项目；

不拘一格的运动实训单元设计,运动实训单元包括上料单元、搬运单元、分拣单元和仓储单元,几个单元之间位置可以互换,不拘于一种组合方式,物料流动形式具有多向性,全方位激发学员的创新思维；

四、产品配置与要求：

序号	配置名称	型号规格	单位	数量	备注
1.	实训台	1900×800×840 mm	套	1	桌面为2080型材,框架为4040型材
2.	上料实训单元	物料盘,直流减速电机,光电开关1只；	套	1	通过气动组件、传感器组成的自动上料执行控制单元。
3.	搬运实训单元	单出双杆气缸1只,单出杆气缸1只,气手爪1只,旋转气缸1只,磁性开关6只,双控电磁换向阀1只,单控电磁阀3只；	套	1	通过气动组件组成的搬运物料执行控制单元
4.	分拣实训单元	单出杆气缸3只,金属传感器1只,光传感器2只,磁性开关3只,物件导槽3个,单控电磁换向阀3只	套	1	通过皮带、颜色传感器、材质传感器、气动组件、电动机、编码器组成的物料分拣控制单元
5.	皮带输送机部件	三相减速电机（380 V,输出转速40r/min）1台,平皮带1400×100×1.5 mm 1条；	套	1
6.	仓储实训单元	3×3库位	套	1	通过丝杆装置、步进系统、气动组件组成的仓储执行控制单元
7.	人机界面实训单元	TPC7062TI	套	1	7英寸工业彩色触摸屏
8.	警示器实训单元	24VDC	套	1	红色、绿色指示灯,指示系统工作状态
9.	PLC实训模块	FX3u-48MT	套	1	24DI/24DO
10.	变频器实训模块	三菱FR-D720-0.4k	套	1	驱动三相电机
11.	步进电机	多细分度可调2A输出	套	1	包含两套步进电机驱动模块
12.	电机实训模块	三相减速电机	套	1
13.	实操工具包	扳手、螺丝刀、特种工具	套	1
14.	各类实验导线		套	1
