SBYG-01A高级维修电工实训考核装置

高级维修电工实训考核装置适用于电气运行与控制、电气技术应用、机电设备安装与维修、机电技术应用、电子电器应用与维修、电机及其控制、电机控制电路、电机与拖动、电机与变压器、可编程控制器技术、电气设备维修、机床电路维修等教学与实训。可用于国家职业技能鉴定初级、中级、高级职业技能实训鉴定。

（设备参考图片,具体以实物配置为准）

一、技术指标：

1.外型：整体尺寸1750mm×750mm×1800mm（±5%）；

2.实训台架的材料：钢制结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ三相五线；

2)交流输出：

固定：三相五线380V接插式1组、220V接插式1组、220V插座式3组、可调：0～220V连续可调；

3)直流输出：

固定：励磁电源110 V/0.5 A? 1组、+12 V/1.5A 1组；-12V/1.5 A 1组；+5 V/1.5A 1组。

可调：电枢电源0～220V/1.5A? 1组（有电压表监控输出）、0～24 V可调2 A 1组；

4.接口及仪表：可配置答题器,具有答题功能,与教师计算机、智能考核挂板可进行智能化实训考核；

5.实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。

6.误操作记录装置：误操作报警、记录、切断相应电源功能。

7.仪表/表头：

1）内部测量显示：指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只；实时监控所测电压/电流变化；

2）实训测量用：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只；

8.整流桥：1组。

9.实训用变压器：（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；（具有过流保护报警切断电源,智能化误操作记录功能）

10.智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

（1）智能终端：智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止。

（2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

（3）PC端软件：每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关。

（4）后台系统：包含账号管理、设备管理、报修管理、用户管理,设备管理：

①、包含监控管理：实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间！

②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。用户管理：可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。

二、功能介绍：

1.总体结构

实训台要求由实训屏（内置电源）、实训桌、实训储物柜三部分组成。实训屏左侧为电源箱主控部分,主要用于实训台电源显示与控制,底部与左侧是电源箱的输出部分,输出外用电源为实训所用,电源箱的布局依次为电源保护装置、电源指示、控制装置、整流桥、电源输出；实训屏上部为维修电工通用挂板固定结构；改变实训内容需要移动挂板时,可方便地在型槽中滑动,以便更好地配合实训；实验桌底部装有至少4个导向轮,方便实训台架移动；

实训储物柜要求采用标准结构和抽屉式,左侧至少有3层抽屉,用于存放工具以及实训资料；右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整。

2.设备概述：

设备应以钢制为主,至少拥有电源保护、控制、输出类型、实验管理、监控等功能,基本框架要求坚固美观大方,可根据教学和实训要求悬挂不同的挂板,能够完成较广较多的教学内容和实训项目。

三、配套资源：

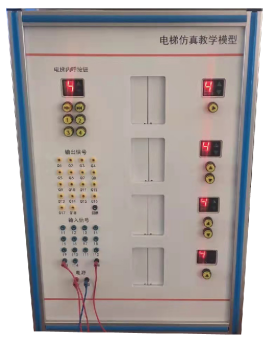

1、四层电梯实训模型（实训室共配1套）

（设备参考图片,具体以实物配置为准）

系统由机械传动和电气控制两部分组成：机械部分控制门的开,闭和轿箱的上下移动；控制部分由PLC控制各项功能开关和指示灯,以完成电梯的各项动作。

电梯的电气控制系统采用PLC智能控制,具有自动平层、自动关门、集选控制功能、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护、照明等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。此模块可以扩展单片机接口,也就是说亦可以通过单片机控制,实现了一套系统多种教学用途。

系统构成：电梯模型包括升降电机、极限开关、导轨、随行电缆、厅门、召唤按钮、楼层显示装置、轿厢、开关门机构、平层装置、轿厢内指层灯、轿厢照明、控制系统等。

智能电梯控制系统由液晶、蓝牙模块、指纹模块、刷卡模块及电梯控制联动模块组成,模拟楼宇自动化,实现智能乘梯方便用户出行

组成部分：液晶采用12864液晶,可实现电梯当前运行楼层状态及故障,可实现指纹管理,及指纹录入等功能；指纹模组可录入上千个指纹,适用于小区及办公楼宇场所的应用；蓝牙模组可实现手机呼梯、手机查看电梯楼层及状态,适用于当今疫情环境的无接触乘梯；刷卡模组可实现IC卡管理,刷卡楼层自动点亮,便于物业的管理,阻止陌生人进去小区。

2、专用仿真软件（网络版）

（1）初中高技师电工技能仿真教学软件

实训软件至少由电工基本实训、电工初级实训、电工中级实训、电工高级实训、电工技师与综合实训五大部分组成。其中电工基本实训至少包括：电气测量、内外线、电力拖动、电子技术共16个实训项目；电工初级实训至少包括：电力拖动、电子技术共13个实训项目；电工中级实训至少包括：电力拖动、电子技术、电气测量、PLC控制共25个实训项目；电工高级实训至少包括：电子技术、单片机、PLC控制共23个实训项目；电工技师与综合实训至少包括：PLC控制；电子技术；电力拖动、变配电和电力保护共118个实训项目。

（2）电工作业培训教学软件

包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块,15个实训单元,72个实训项目。

（3）电机与变压器仿真教学软件

软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

（4）机床电气线路仿真教学软件

软件以实际工程项目为主线,以施工任务为引领,突出技能训练；强调职场场景,全部训练在三维场景下进行；重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。

序号	设备名称	单位	数量	备注
1	高级维修电工实训考核装置	台	1	1750mm×750mm×1800mm（±5%）
2	实训单元挂板	块	1	内置3只大功率磁盘电阻,能与其他挂板配合使用；该单元挂板与其他挂板配合,可完成电动机定子绕组串联电阻启动,直流电动机电枢串联电阻启动等实训。
3	电力拖动挂板	块	1	要求能与实训单元挂板配合使用能够完成电动机行程控制、断电延时控制、转换开关直接改变电机转向、电动葫芦电气电路控制等实训,也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。
4	电力拖动扩展挂板	块	1	要求能与电力拖动挂板配合使用能够完成电动机行程控制、断电延时控制、转换开关直接改变电机转向、电动葫芦电气电路控制等实训,也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。
5	照明挂板	块	1	元件要求经过专业定做（如：单相有功电能表采用小电流校验,使小负载的情况下能够正常工作,透明式外壳设计更直观地让学生了解内部结构和工作原理、低功率日光灯组件也是经过专门定做）；能够独立完成白炽灯异地控制、日光灯电路连接、电能测量实训；该挂板也可完成电工上岗、初级、中级考核有关照明电路连接的实训和考核。
6	触摸答题器	块	1	与智能化实训考核挂板匹配,7吋触摸人机界面,中文显示,显示信息量更多、更直观；带1条排线,用于单工位考核；
7	经典车床电路智能化实训考核挂板	块	1	让学生掌握车床电路的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。
8	镗床电路智能化实训考核挂板	块	1	让学生掌握T68镗床电路的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。
9	铣床电路智能化实训考核挂板	块	1	让学生掌握X62W铣床的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。
10	电动葫芦电路智能化实训考核挂板	块	1	让学生掌握电动葫芦的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。
11	实训电机	台	1	三相异步电动机 PN(W)≥60、nN(r/min)≥1400、UN(V)：三相AC 380 IN(A):0.33、连接组别：△/Y
		台	1	三相异步电动机带离心开关 PN(W)≥60、nN(r/min)≥1400、UN(V):三相AC 380????? IN(A):0.33、连接组别：△/Y
		台	1	他励直流电动机 PN(W)≥120、nN(r/min)≥1000、U1N(V):DC 110、U2N(V):DC 110、IN(A):1.25
		台	1	三相双速异步电动机 P N(W)≥40/25、nN(r/min)≥2800/1400、UN(V):三相AC 380、IN(A):0.25/0.2、连接组别：△/2Y
12	可编程控制器挂板	块	1	主机采用S7-200SMART系列CPU SR40,输入输出总数40点；将PLC上的所有接点接到控制面板上的安全插拔头上,通过面板上的开关可独立使用；
13	变频器挂板	块	1	变频器采用V20,与PLC配套,并将变频器上的所有接点接到控制面板上的安全插拔头上,通过变频器面板上的开关可独立使用；也可以将变频器与PLC配套使用；
14	仿真实训系统	套	1	包含模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训（不少于36实训模块）,指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能。
15	数字孪生仿真系统	套	1	采用单片机技术,具备多路数字量输入输出、模拟量输入输出,有通讯接口与电脑相连,通过内置协议与上位机中虚拟仿真教学软件实时通讯,实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型,虚拟对象模型给出反馈信号,PLC等智能控制器根据信号执行相应的输出操作,以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性,通过虚拟对象进行各种与实际环境中相同的操作。软件通过自动、手动和PLC控制三种模式再现了以下虚拟工业场景,3D场景的PLC实验项目颗粒上料单元自动化工作站,盖拧盖单元自动化工作站,检测分拣自动化工作站,立体仓库自动化工作站,以及对应仿真实训系统中控制实训模型。
16	实训用线	套	1	包括电工、电子、转接线等
17	通讯电缆	套	1	包括通讯电缆、挂板通讯电缆、RS232C/RS422通讯电缆等。
18	编程软件	套	1	编程软件
19	专用仿真软件	套	1	初中高技师电工技能仿真教学软件、电工作业培训教学软件、电机与变压器仿真教学软件、机床电气线路仿真教学软件。
20	智能化考核软件	套	1	要求该系统软件基于网络的TCP/IP协议,采用C/S模式,由教师端（服务端）和学生端（客户端）两个软件组成,学生端（客户端）再通过串口与考核设备进通讯,可直接进行理论考试。软件的主要要求： 1.智能化：随机发送试卷、自动评分、自动将学生成绩发送给学生端。 2.网络化：基于以太网的C/S模式,实现教师端PC控制多台学生端PC。 3.多种化：可以支持多种同时考核；教师端软件的主要功能要求：（1）学生信息模块：添加、修改、查找、删除学生记录。（2）教师信息模块：添加、修改、删除教师记录。（3）试卷管理：添加、修改、删除试题、试卷。（4）实训考核：考试方案的设置,送试卷,交卷。（5）理论考试：题库制作、试卷生成、发卷、交卷。（6）成绩管理：成绩查找、导出、删除、打印。（7）附加功能：抓屏、远程关机、发送消息；学生端软件的主要功能要求：（1）考试模块：接收试卷,排故,交卷,返回当前成绩。（2）通讯模块：通过RS232通讯实现故障的生成、排除。通过以太网通讯实现接收试卷、发送答案、接收信息。（3）理论考试。
21	计算机小推车	辆	1	尺寸：580450960mm带脚轮、电脑托盘、铝木结构。
22	台式电脑	台	1	1.CPU/主频:?Intel酷睿处理器Intel?Core?i5-9500 2.2.内存：4G?DDR4； 3.3.光驱：DVD 4.4.显卡：集成显卡； 5.5.硬盘：1T 6.6.网卡：集成10M/100/1000MB自适应网卡； 7.7.声卡：机箱后置3*Audio-out集成5.1声道声卡； 8.8.电源：110/220V?180W?85Plus节能电源 9.9.显示器：19.5英寸IPS液晶显示器,具有VGA和DVI双接口。具有低蓝光功能。 10.10.机箱：标准机箱,顶置提手、顶置开关,后IO安全盖板,整机防雷测试。 11.11.键鼠：键盘、鼠标； 12.带正版系统。
23	常用工具	套	1	一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。
24	实验说明书	套	1	指导学生实训。
