电气线路安装实训装置、电气控制线路实训室设备

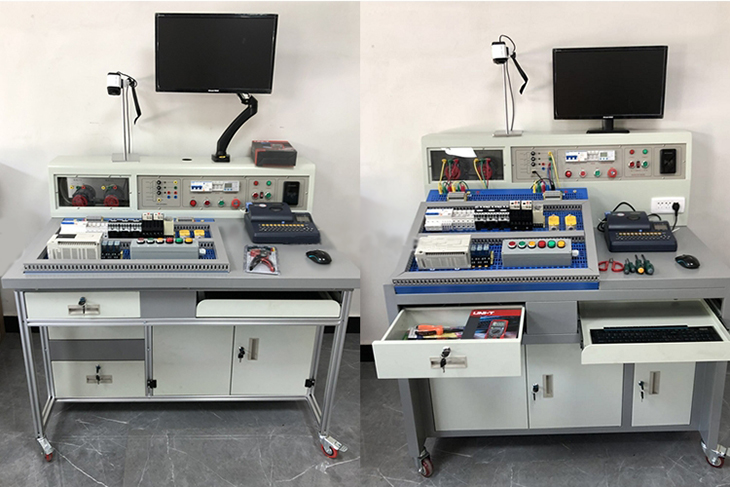

SBDQ-DXA电气线路安装实训装置

电气线路安装功能简介：
电气控制线路实训室承担院校所有专业开设的《电工实习》、《电工基本技能实训》和《电工基本技能实训》的电气控制线路的安装调试实训课题的教学任务。及维修电工初、中级相关内容的技能培训与鉴定。
电气线路安装实训装置能用于电气控制安装接线及调试，装备了维修电工中级考工用的电气控制安装接线板
通过实训帮助学生理论联系实际，提高动手操作能力，能运用所学的知识，独立分析和解决电工操作中的一般技术问题，为学生的维修电工初级、中级工鉴定和继续深入学习奠定扎实基础。

一、制定依据

电气线路安装遵照中等职业学校学生学业水平测试制度的教职关于做好中等职业学校学业水平考试技能考点标准化建设要求，以中等职业教育机电技术应用、机电设备安装与维修等专业人才培养方案及技能教学标准为依据。

二、电气线路安装实训装置特点：

1.操作台为全钢或者工业铝型材结构，表面经高温喷塑处理，美观大方且有防锈绝缘的作用。操作台桌面由可控网孔板和固定桌面组合而成的水平桌面结构，网孔板铰接于水平台面，通过驱动装置实现0-60°可升降式翻转，学生做实训操作时网孔板上升到60°，平时不做实训项目时网孔板可自动放平，作普通实训桌用。

2.桌子下方设有储存柜，储存柜上方设3个抽屉，左面的抽屉供放置工具、书本、资料等用，右边抽屉为键盘。桌子下方的三个储存柜可存放实训操作台所配置的元器件、电脑主机等。实训操作台下设四个带固定调节机构的万向轮，便于移动和固定。

3.操作台为实训操作时，电气控制线路元器件安装在不锈钢网孔板上，操作方便、更换便捷，更接近于工业化操作实际。

4.操作台采用三相五线制供电方式，设有电压型漏电保护器和电流型及智能电源管理保护器（集过电压、欠电压、断相、断零、相序、相电压不平衡保护于一体的多功能保护器），能确保操作者的安全。操作台的各路电源输出均有指示，使用时具有安全保障措施。

5.操作台留有网络智能控制接口，网孔板升降可通过网络和手机等移动设备控制。不管是电气控制线路实训教学，还是网络智能化控制，都预留相应扩展空间。

6.电机模块 .装在实训台上并引线到接口方便学生检测及实验

7网上巡查系统：考场监考人员与考生均在监控覆盖内，无死角。摄像机图像稳定传输到控制室的显示设备上。对考试全过程不间断录像，考生进场开始到考试结束10分钟内的录像保存时间大于六个月。配备工位监控

（2）广播系统：配备校园广播系统，可单独针对考场区域进行广播。

（3）身份识别系统：可对考生、考务工作人员的身份证、人脸、指纹等进行身份采集与验证。支持混合验证模式，

（4）作弊防控系统：能够有效屏蔽考场范围内的移动、联通、电信全部2G、3G、4G、5G（暂按3300-3600MHZ和4800-5000MHZ，最终按照5G商用频谱调整）频段。屏蔽其它信号种类：对讲机U段、对讲机V段、WIFI、蓝牙、无线隐形耳机、骨传导耳机、无线数字传输接收工具（作弊用橡皮擦、手表、格尺、看字笔、眼睛探头等）；可增改、定制、扩展其它信号种类：GPS（卫星定位）等。

（5）网络配套建设：按需配备交换机、机柜等设备，做好网络布线工作，（6）网络安全建设：配备防火墙等网络安全设备。

序号	名称	数量	技术参数	品牌
1	电脑	1台	主频≥2.0GHz。内存≥4GB。硬盘≥500GB。尺寸≥19英寸。 Windows7及以上版本，预装常用软件。安装有硬件配置对应PLC所需要的编程软件。	联想
2	PLC	1只	三菱3u48mr 220VAC电源，继电器输出型，C45导轨安装方式。	三菱
3	网孔板、线槽和导轨	1块	尺寸不小于600700，支持导轨安装（与元器件配套），线槽规格为3035，网孔板能接地。	硕博
4	电气元器件	1套	三相异步电动机两台，额定电压380v。	硕博
			20位接线端子排魏德米勒	魏德米勒
			断路器，4P ，一只（接U、V、W和N）	正泰
			熔断器，3P一只，2P一只
			交流接触器，线圈额定电压220v，三只	正泰
			热继电器，两只。	正泰
			时间继电器，线圈额定电压220v，一只	正泰
			复合按钮，三只（红，黄，绿，配套按钮盒一个）	正泰
			行程开关，两只。	正泰
			220v指示灯，三只（红，黄，绿，配套灯盒一个）。	正泰
5	实训桌椅	1套		硕博
6	线号机	1台	AC220V供电，可打印0.5-6mm²线号管及贴纸，支持中英文及数字和符号打印。	硕方
7	万用表	1块	有电阻、电压、电流等档位（5块备用）。	优利德
8	工具	1套	常用规格工具（375、6100一字和十字起，剥线钳，压线钳，剪刀，6寸尖嘴钳等）	世达
9	香蕉头插线	20根	4mm插头，2.5mm2软性橡胶导线，黄绿红蓝黑各色	康尼
10	控制线	5券	1*1mm2 多芯黄绿红蓝黑各色	上海力帆
11	接线端子	5包		正泰
